Clasificación de Red por Topología

Slide 1

• CBT Guadalupe Victoria, Zumpahuacán
• Tema: Clasificación de Redes por Topología
• Materia: Submódulo I Instala Redes de Computadoras
• Profe: José Antonio González Hernández
• Técnico en Informática
• Alumna: Lizeth Figueroa Rosales
• 5° Semestre
•

Topología de Malla

• Una topología de red de malla:
• Es un diseño
• descentralizado en el cual cada nodo de la red se conecta al menos a otros dos
• nodos. Se espera que las redes de malla jueguen un papel importante en
• el Internet de las Cosas (IoT).
• A
• diferencia de los nodos en una topología en estrella, que requieren un
• router para entregar servicios de internet, los nodos de red pueden
• "hablar" directamente entre sí sin necesidad de la ayuda de una
• conexión a internet. Una gran ventaja de esta topología descentralizada es que
• no puede haber un único punto de fallo (SPOF). Si un nodo ya no puede
• funcionar, todo el resto todavía puede comunicarse entre sí, directamente o a
• través de uno o más nodos intermedios.
•

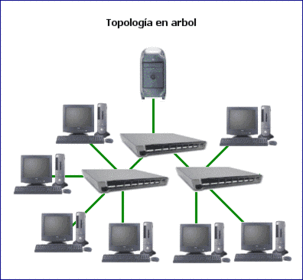

Topología de Árbol

•
• combina características de la topología de estrella con la BUS. Consiste
• en un conjunto de subredes estrella conectadas a un BUS. Esta topología facilita
• el crecimiento de la red.
• Ventajas
• Cableado punto a punto para
• segmentos individuales.
• Soportado por multitud de vendedores de software y de hardware.
• Desventajas
• La medida de cada segmento viene determinada por el tipo de cable
• utilizado.

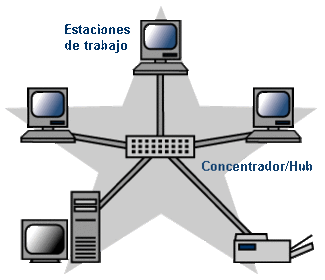

Topología de Estrella

• Es una red en la cual las estaciones están
• conectadas directamente a un punto central y todas las comunicaciones se han de
• hacer necesariamente a través de éste.
• Dado su
• transmisión, una red en estrella activa tiene un nodo central activo que
• normalmente tiene los medios para prevenir problemas relacionados con el eco.
• Se utiliza sobre
• todo para redes locales. La mayoría de las redes de área local que tienen un
• enrutador (router), un conmutador (switch) o un concentrador (hub) siguen esta
• topología. El nodo central en estas sería el enrutador, el conmutador o el
• concentrador, por el que pasan todos los paquetes.
•

topologia de anillo

• .En estrella-bus: En una topología en
• estrella-bus, varias redes de topología en estrella están conectadas a una
• conexión en bus. Cuando una configuración en estrella está llena, podemos
• añadir una segunda en estrella y utilizar una conexión en bus para conectar las
• dos topologías en estrella.
• En una topología en estrella-bus, si un equipo falla, no afectará al resto de
• la red. Sin embargo, si falla el componente central, o concentrador, que une
• todos los equipos en estrella, todos los equipos adjuntos al componente
• fallarán y serán incapaces de comunicarse.
• En estrella-anillo: En la topología en estrella-anillo, los equipos están
• conectados a un componente central al igual que en una red en estrella

Slide 6

•
• Las topologías mixtas: son aquellas en las que se
• aplica una mezcla entre alguna de las otras topologías : bus,
• estrella o anillo. Principalmente podemos encontrar dos topologías
• mixtas: Estrella - Bus y Estrella - Anillo.
• En
• una topología mixta, se combinan dos o más topologías para formar un diseño de
• red completo. Raras veces, se diseñan las redes utilizando un solo tipo de
• topología. Por ejemplo, es posible que desee combinar una topología en estrella
• con una topología de bus para beneficiarse de las ventajas de ambas.
• Importante: En una topología híbrida, si un solo equipo falla, no afecta al
• resto de la red

Slide 7

•
• -bus: En una topología en estrella-bus, varias
• redes de topología en estrella están conectadas a una conexión en bus. Cuando
• una configuración en estrella está llena, podemos añadir una segunda en
• estrella y utilizar una conexión en bus para conectar las dos topologías en
• estrella.
• En una topología en estrella-bus, si un equipo falla, no afectará al resto de
• la red. Sin embargo, si falla el componente central, o concentrador, que une
• todos los equipos en estrella, todos los equipos adjuntos al componente
• fallarán y serán incapaces de comunicarse.
