Slide 1

    CBT Guadalupe Victoria NOMBRE DEL PROFRE:  Jose Antonio Gonzalez Hernandez          TOPOLOGÍA DE REDES                    POR:      Mario Alejandro Vasquez MIllán                     3° TI(2)                   5° SEMESTRE

Slide 2

    Topología de Redes

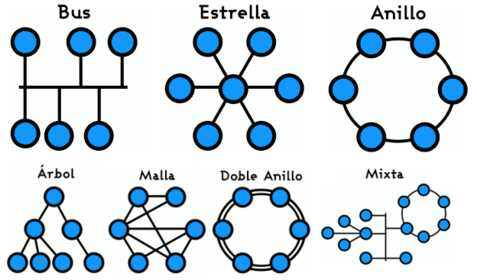

    Topología de redes  La topología de red o forma lógica de red se define como la cadena de comunicación que los nodos que conforman una red usan para comunicarse. Es la distribución geométrica de las computadoras conectadas

Slide 3

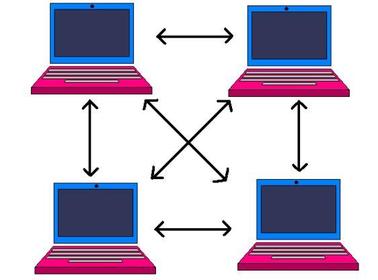

    Las redes punto a punto son aquellas que responden a un tipo de arquitectura de red en las que cada canal de datos se usa para comunicar únicamente dos nodos, en clara oposición a las redes multipunto, en las cuales cada canal de datos se puede usar para comunicarse con diversos nodos.En una red punto a punto, los dispositivos en red actúan como socios iguales, o pares entre si.
    Topologia Punto a Punto

Slide 4

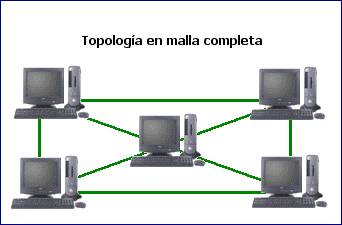

    La topología en malla principalmente nos ofrece redundancia. En esta topología todas las computadoras están interconectadas entre sí por medio de un tramado de cables. Esta configuración provee redundancia porque si un cable falla hay otros que permiten mantener la comunicación. Esta topología requiere mucho cableado por lo que se la considera muy costosa. Muchas veces la topología MALLA se va a unir a otra topología para formar una topología híbrida.
    Topología Malla

Slide 5

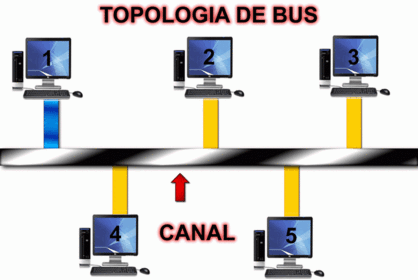

     En la topología de bus todos los nodos (computadoras) están conectados a un circuito común (bus). La información que se envía de una computadora a otra viaja directamente o indirectamente, si existe un controlador que enruta los datos al destino correcto. La información viaja por el cable en ambos sentidos a una velocidad aproximada de 10/100 Mbps y tiene en sus dos extremos una resistencia (terminador).
    Topología De bus

Slide 6

    Topología de Estrella

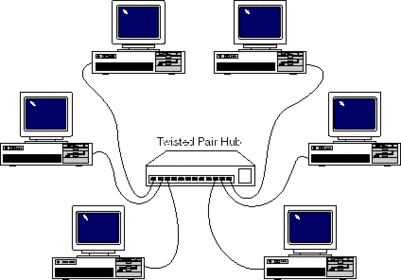

    Una red en estrella es una red de computadoras donde las estaciones están conectadas directamente a un punto central y todas las comunicaciones se hacen necesariamente a través de ese punto (conmutador, repetidor o concentrador). Los dispositivos no están directamente conectados entre sí, además de que no se permite tanto tráfico de información. Dada su transmisión, una red en estrella activa tiene un nodo central “activo” que normalmente tiene los medios para prevenir problemas relacionados con el eco.

Slide 7

    Topología De Anillo

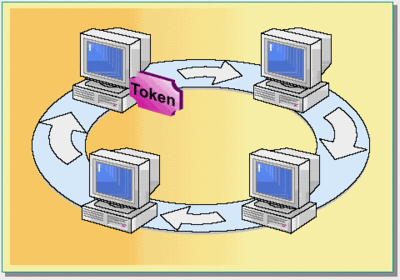

    Una red en anillo es una topología de red en la que cada estación tiene una única conexión de entrada y otra de salida. Cada estación tiene un receptor y un transmisor que hace la función de traductor, pasando la señal a la siguiente estación.Esta topología conecta a las computadoras con un solo cable en forma de circulo. Con diferencia de la topología bus, las puntas no están conectadas con un terminados. Todas las señales pasan en una dirección y pasan por todas las computadoras de la red. Las computadoras en esta topología funcionan como repeaters, porque lo que hacen es mejorar la señal. Retransmitiéndola a la próxima computadora evitando que llegue débil dicha señal. La falla de una computadora puede tener un impacto profundo sobre el funcionamiento de la red.

Slide 8

    Topología de Arbol

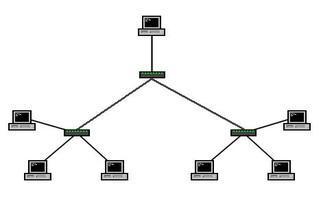

    La red en árbol es una topología de red en la que los nodos están colocados en forma de árbol. Desde una visión topológica, es parecida a una serie de redes en estrella interconectadas salvo en que no tiene un nodo central. En cambio, tiene un nodo de enlace troncal, generalmente ocupado por un hub o switch, desde el que se ramifican los demás nodos. Es una variación de la red en bus, la falla de un nodo no implica interrupción en las comunicaciones. Se comparte el mismo canal de comunicaciones.

Slide 9

    Topología Mixta

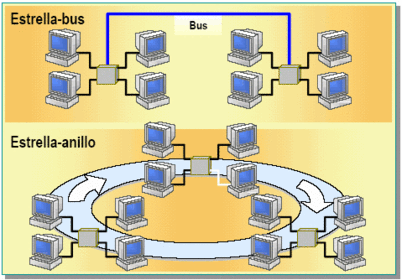

    Las topologías mixtas son aquellas en las que se aplica una mezcla entre alguna de las otras topologías : bus, estrella o anillo. Principalmente podemos encontrar dos topologías mixtas: Estrella - Bus y Estrella - Anillo.En una topología mixta, se combinan dos o más topologías para formar un diseño de red completo. Raras veces, se diseñan las redes utilizando un solo tipo de topología.

Slide 10

    Topología Doble Anillo
    La topología de anillo doble es igual a la topología de anillo, con la diferencia de que hay un segundo anillo redundante que conecta los mismos dispositivos. En otras palabras, para incrementar la fiabilidad y flexibilidad de la red, cada dispositivo de red forma parte de dos topologías de anillo independiente.La topología de anillo doble actúa como si fueran dos anillos independientes, de los cuales se usa solamente uno por vez.
