PRINCIPIOS DE TRANSMISIÓN DE DATOS
Description
No tags specified
null
Resource summary
Slide 1
PRINCIPIOS DE TRANSMISIÓN DE DATOS
En general existen
diversas instituciones y/o organizaciones que se encargan de la creación de los
estándares, entre las cuales se pueden mencionar: ISO, ITU, IEE, ANSI, EIA. ISO creó el modelo de
estándares abierto OSI, el cual constituye una herramienta de 7
capas que involucra desde la parte física, los protocolos para transmisión de datos, control de flujo, control de errores y corrección
de los mismos, hasta los protocolos de aplicación.
La ITU constituye la
organización de
mayor relevancia de la ONU, en el área de las telecomunicaciones.
Esta coordina las telecomunicaciones tomando como referencia tres áreas: a) las
radiocomunicaciones; b) la normalización; c) el desarrollo.
Las Comunicaciones en Colombia son reguladas dentro de las funciones
del Ministerio de Tecnologías de la Información y las Comunicaciones de
Colombia y la Comisión de Regulación de Comunicaciones (CRC), cuya función es velar por la calidad en los servicios prestados.
Slide 2
PRINCIPIOS IMPORTANTES

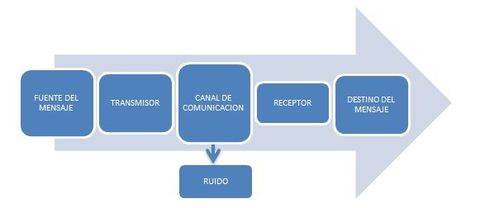

Caption: : Así como se especifica en la imagen, los principios fundamentales que determinan la transmisión de información es pertinente tener en cuenta los elementos que forman parte de dicho proceso:
Fuente de
información: en la cual se genera el mensaje, el cual puede ser en texto, audio o vídeo.
El transmisor el
cual se encarga de acoplar el mensaje al canal de comunicaciones para hacerlo
apropiado para la transmisión; dicho acoplamiento involucra los procesos de
modulación, codificación y varias etapas de filtrado y amplificación.
El canal de
comunicación, por su parte, constituye el medio físico para la transmisión de
la señal y puede ser alámbrico o inalámbrico.
El receptor
realiza los procesos inversos a los realizados por el transmisor: demodulación,
decodificación para llevar la información a su destino.
Slide 3
PRINCIPIOS IMPORTANTES

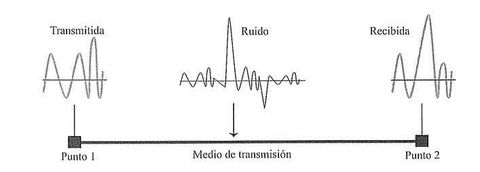

Caption: : Antes de especificar los principios fundamentales que determinan la transmisión de información es pertinente tener en cuenta los elementos que forman parte de dicho proceso:
Slide 4
PRINCIPIOS DE TRANSMISIÓN DE DATOS
FUNDAMENTOS
TÉCNICOSA partir de las características anteriormente
mencionadas, se pueden determinar una serie de consideraciones de orden técnico
las cuales son importantes para la selección del medio de transmisión, del tipo
de modulación o codificación a realizar.
MODULACIÓN: La modulación, es el conjunto de técnicas que se
utilizan para el transporte de la información sobre una señal
portadora, con la finalidad de mejorar el aprovechamiento del canal de
comunicación.
MODULACIÓN ANALÓGICA: Las señales analógicas pueden ser moduladas en
amplitud, frecuencia y fase. La modulación de amplitud (AM) consiste en una
técnica mediante la cual se varía la amplitud de la señal portadora en relación
con la información que se envía. La modulación AM es utilizada predominantemente en
radiofonía. La modulación en frecuencia (FM) es una técnica que
transmite información mediante la variación de la frecuencia de la señal
portadora en función a la moduladora. La modulación en fase (PM), consiste en una técnica
en la que se varía la fase de la onda portadora en proporción a la moduladora.
COMPARACIÓN DE MÉTODOS
La trasmisión
se puede realizar en tres métodos simplex, semidúplex, y full dúplex. En el
modo simplex, la comunicación se caracteriza por ser unidimensional, de tal
manera que un solo elemento del proceso de comunicación puede transmitir y el
otro solo puede recibir. En el modo semidúplex cada elemento puede transmitir y
recibir, empero no se puede realizar de forma simultánea. En el modo full
dúplex, ambos elementos pueden enviar y recibir en forma simultánea.
Slide 5
COMPARACIÓN DE MÉTODOS

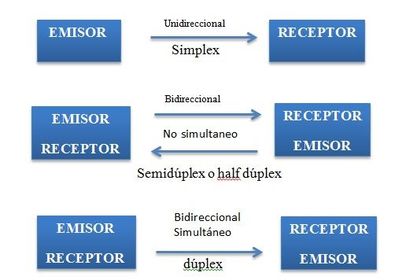

En la gráfica se representan los modos de transmisión.
Slide 6
COMPARACIÓN DE MÉTODOS
Calidad en la transmisión: La calidad en los sistemas de transmisión depende
de muchos factores, los cuales están relacionados a las condiciones de la señal
contenedora de la información, tales como la potencia, entre otros; así como también de las
consideraciones en la selección del medio de transmisión.
Diferentes medios de transmisión para
telecomunicaciones: Se clasifican en medios guiados y no guiados. Los medios guiados, son aquellos que proporcionan un
conductor entre los dispositivos de transmisión y recepción, los medios no guiados, son medios que no utilizan
cableado, los cuales transportan las señales sin la utilización de un medio
físico.El par trenzado: El cable de par trenzado consiste en un tipo de
cable en el que los conductores se aíslan y entrelazan con la finalidad de
anular interferencias externas.El cable UTP sin blindaje (UTP) es el más
frecuente en la comunicación de datos, y voz en sistemas telefónicos.
El cable coaxial: Es otro tipo de cable para el transporte
de las señales eléctricas, el cual consiste en dos conductores concéntricos: un
núcleo central, el cual se compone de un hilo o enfilado de cobre el cual
transporta la información, y un tubo exterior en forma de malla el cual sirve
como referencia de aterramiento para el retorno de las corrientes.Fibra óptica: Consiste en un medio de transmisión el
cual está constituido de un filamento de plástico o cristal a través del cual
se transmiten las señales en forma de luz; utilizado ampliamente en redes
de datos.
Canal
de radio: La transmisión de ondas de radio utiliza
cinco tipos de propagación distintas, a saber: superficial, troposféricas, por
línea de vista y espacial; las cuales dependen de la capa de la atmósfera
en la que se presente la transmisión.
