| MAGNITUDES DE RESISTENCIA POR CÓDIGO DE COLORES | CONCEPTO Las resistencias son elementos pasivos muy comunes en los circuitos, ya que son indispensables en cualquier diseño eléctrico o electrónico. |
|

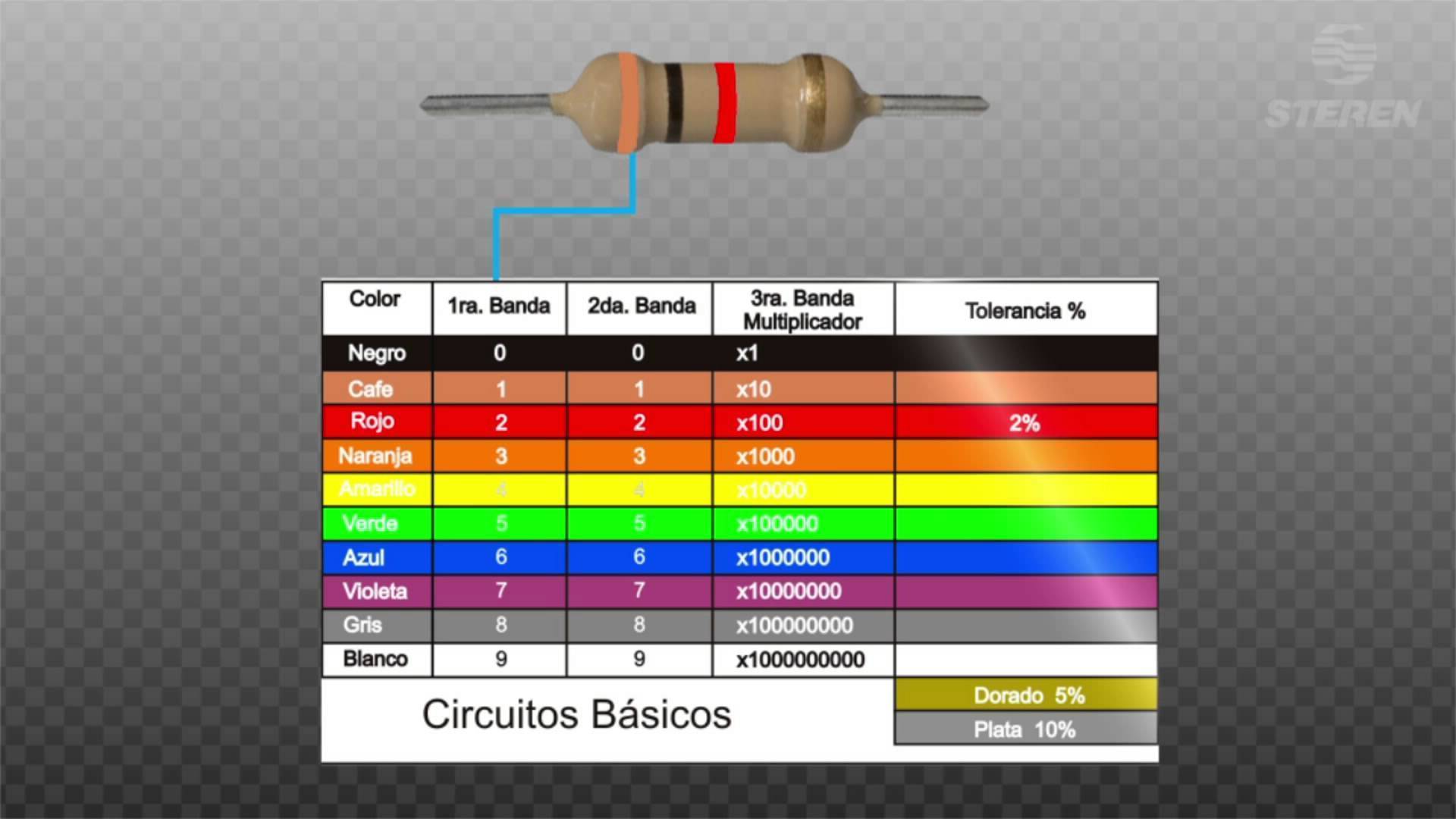

CÓDIGO DE COLORES
Image:
Maxresdefault (image/jpeg)
|
Para saber el valor de un resistencia tenemos que fijarnos que tiene 3 bandas de colores seguidas y una cuarta más separada. Las 3 primeras bandas nos dice su valor, la cuarta banda nos indica la tolerancia, es decir el valor + - el valor que puede tener por encima o por debajo del valor que marcan las 3 primeras bandas. |

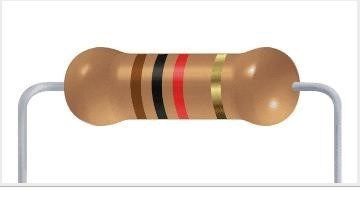

| CAFÉ: La primera banda es la primera cifra significativa. NEGRA: La segunda banda es negra no hay ceros en el número. ROJA: La tercera banda es el multiplicador, es decir el numero de ceros a la derecha. DORADA:La cuarta banda nos indica la presión de la resistencia "la tolerancia" |
EJEMPLO:
La primera banda corresponde al 1.
La segunda banda corresponde al 2.
La tercera banda corresponde al "x100"
la cuarta banda corresponde a la tolerancia ± 5%.
ordenando todo este valor de la resistencia es
1200 Ω ± 5% (±60Ω)
Image:
Maxresdefault (image/jpeg)
|
|
Image:
Cua (image/png)
|

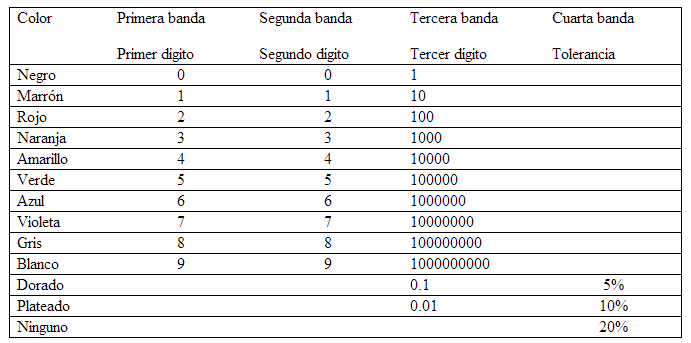

EJEMPLOS: 1. Utilizando el código de colores, determinar el valor teórico, la tolerancia y los valores máximo y mínimo de la siguiente resistencia:AMARILLOVIOLETA Valor:470 Ω MARRÓN Tolerancia: ± 10%OROSolución: Si miramos en la tabla, veremos que:El primer color (amarillo) indica que el primer número es un 4.El segundo color (violeta) indica que el segundo número es un 7.El tercer color (marrón), indica que el factor de multiplicación (valor por el que hayque multiplicar el número anterior) es 10. Por lo tanto, el valor nominal o teórico de laresistencia será:47 x 10 = 470 Ω El último color indica la tolerancia. En este caso (color oro) la tolerancia será del 5%.Por lo tanto, el valor de la resistencia será:470 Ω ± 10% |
