Question | Answer |
ALICATE UNIVERSAL
Sujeción corte
Image:
Rocio (binary/octet-stream)
|
Es una herramienta manual que sirve para agarrar piezas y cortar alambres con la parte del medio donde se encuentra una cuchilla. Esta herramienta está formada por: -La cabeza -El mango o cabos -Articulación |
BARRENA Perforación | Es una herramienta formada por una barra metálica que termina en punta. Se emplea para agujerear maderas de poco grosor, hacer perforaciones de pequeño tamaño que sirven como guía para taladrar o introducir tornillos. Esta herramienta está formada por: -Mango -Eje -Punta |
BROCA Perforación | Son barras de acero templado, afiladas por un extremo. Se emplean para hacer perforaciones. Tipos: -Brocas para metales -Brocas estándar para paredes y materiales pétreos -Brocas de tres puntos para madera -Brocas planas o de pala para madera -Coronas o brocas de campana Partes de la broca: -Cola -Cuello -Cuerpo -Punta |
CLAVOS
Elementos de unión fija
Image:
Holaaa (binary/octet-stream)
|
Los clavos son elementos delgados y alargados con punta afilada de metal duro o acero. Se usan para realizar uniones fijas entre piezas de madera. Hay gran variedad de clavos: -Clavo de cabeza plana -Clavo de cabeza ovalada -Clavo de cabeza reducida -Clavo de cabeza cónica -Clavo de espiga -Clavo estriado -Punto para molduras -Horquilla -Punta para tableros Partes de un clavo: |
CUTTER Acorte sin desprendimiento de viruta | Realizar cortes en línea recta o curva sobre materiales finos y blandos como el papel. Tiene una cuchilla intercambiable muy fina y afilada y una cuchilla retráctil que está dividida en secciones. Hay diferentes tipos como el cutter para la pizza |
DESTORNILLADOR Unión desmontable | Se utiliza para la introducción, extracción, apriete y afloje de tornillos. Tiene diferentes partes: La punta: se introduce en el tornillo La cuña o el vastago: barra de metal larga que une la punta por el mango El mango: se utiliza para sujetar y aplicar fuerza de torsión. Hay diferentes tipos: -Phyllips -Plana -Allen -Pozzidriv -Torx |
ESCOFINA Abrasión, fricción | Para realizar eliminaciones grandes de material en piezas de madera, no se puede utilizar para metales. Tiene diferentes partes: - Mango - Espiga - Cuerpo - Punta Y diferentes tipos: -Escofina de media caña -Escofina plana -Escofina redonda |
ECUADRA
Medición, verificación y comprobación
Image:
Maymay (binary/octet-stream)
|
Se utiliza para comprobar ángulos, trazar ángulos... Está formada por dos superficies planas, metálicas que forman un ángulo fijo. Hay diferentes tipos, las más empleadas son las 90 grados, 120 grados, 60 grados y 45 grados. Para utilizarla hay que poner una superficie grande y cuando termines de usarla hay que limpiarla con un paño. |
FLEXÓMETRO
Medición, verificación y comprobación
Image:
Yasss (binary/octet-stream)
|
También se pueden llamar cintas métricas, que es una cinta delgada de acero graduada flexible y enrollable dentro de una caja de plástico o metálica. Normalmente van provistas de un clip para suspensión en bolsillos, cinturones, etc. Se utilizan para medir longitudes entre 1-8 metros. |
FORMÓN
Corte con desprendimiento de viruta
Image:
Ye (binary/octet-stream)
|
Herramienta de corte libre utilizada en carpintería. Normalmente tiene un mango de 4 y 40mm formada por un bisel y la longitud del mango es de 20 cm. El filo oscila entre 25-40 grados. Hay dos tipos de formón: -Escoplo -Gubia |
GRANETE
Marcado y trazado
GRANETE
Marcado y trazado
Image:
Yo (binary/octet-stream)
|
Marcar puntos de apoyo y guía para el compás. Tiene tres partes: -Punta -Vástago -Mango Tiene forma de puntero de acero templado afilado en un extremo con una cónica entre, 30 y -40 grados. Existen granetes metálicos como, granete automático de puntas intercambiables. |
LIMA
Abrasión , fricción y pulido
Image:
Yr (binary/octet-stream)
|
Utilizada para desbastar, afinar o pulir mediante desprendimiento de virutas o limaduras. Tiene diferentes partes: -Mango -Espiga -Cuerpo -Punta Y también hay diferentes tipos según su picado o rugosidad: -Carleta -Paralela -Cuadrada -Redonda -Media caña -Triangular |
LLAVE FIJA DE BOCA ABIERTA
Herramienta de unión desmontable
Image:
Yx (binary/octet-stream)
|
Destinada a destinada a ejercer esfuerzos de torsión para apretar o aflojar tornillos y tuercas. están fabricadas en acero templado y poseen un cuerpo o brazo por donde se sujetan, y una o dos cabezas con bocas de una medida diferente. se clasifican según las dimensiones de la abertura de sus bocas expresada en milímetros o pulgadas. Tiene tres partes: -Cabeza -Cuerpo -Boca |
MARTILLOS
Herramienta de percusión
Image:
Yz (binary/octet-stream)
|
Se emplea para golpear directa o indirectamente un objetivo, causando su desplazamiento, hundimiento o deformación. Su estructura más básica, consta de una cabeza de hierro o acero engastada en un mango, generalmente de madera. Hay diferentes tipos de martillos: -Martillo de carpintero -Martillo de bola -Maza |
NIVEL
Verificación y comprobación
Image:
Za (binary/octet-stream)
|
Su función principal del nivel es la comprobación de la horizontalidad y la verticalidad de un plano. El principio de este instrumento está en un pequeño tubo transparente (cristal o plástico) el cual está lleno de líquido con una burbuja de aire en su interior. Su longitud está expresada en milímetros. Cuyo material con el que se fabrica: plástico o metal, posibilidades de uso (horizontal, vertical, inclinado) Uso: carpintería, construcción, ebanistería, mecánica. |
PAPEL DE LIJA
Herramienta de abrasión, fricción y pulido
Image:
Zb (binary/octet-stream)
|
Es una herramienta que consiste en un soporte de papel sobre el cual se adhiere algún material abrasivo. Se usa para quitar pequeños fragmentos de material de las superficies para dejar sus caras lisas. Se diferencian según la aspereza y el espacio entre los granos. Los granos pueden ser: -Gruesos -Medios -Finos -Muy finos |
PINCELES Y BROCAS Herramienta de acabado | Hace referencia a cualquier variedad de herramienta que cuenta en un extremo con un mango y en el otro con una cantidad considerable de cerdas, cabellos u otra clase de filamento o material similar. Un pincel tiene varios elementos: -Mango -Virola -Haz de pelos Y los haces de pelo se pueden clasificar en : -Planos -Redondos -Biselados -Paletina -Lengua de gato -Abanico -Perfilador |
PISTOLAS TERMOFUSIBLES
Herramienta de unión fija
Image:
Zz (binary/octet-stream)
|
Es un material plástico que funde fácilmente, se usa para unir materiales. Disponen de una cuerpo de calentamiento en forma de tubo y una cámara alargada con dos extremos: uno con una boca circular para la entrada de las barras de la cola y un segundo extremo en forma de embudo metálico por el que se aplica dicha cola. |
REGLA GRADUADA
Medición, verificación y comprobación
Image:
Dch (binary/octet-stream)
|
Lleva grabada una escala graduada, en uno de sus bordes o en ambos, que puede ser en milímetros en un lado y en pulgadas en otro, en milímetros en ambos lados o en milímetros en un solo lado. Se utiliza para medir y trazar distancias cortas. Su longitud puede variar entre los 200, 500 Y 1000 mm, raramente encontraremos medidas superiores. |
SARGENTO Herramienta de sujeción | También llamada gato, permite sujetar cualquier tipo de pieza a un banco de trabajo, o sujetar piezas pequeñas unidas entre sí. Tiene diferentes partes: -Guía -Mango -Brazo fijo -Brazo móvil -Tornillo |
SERRUCHO Corte con desprendimiento de viruta | Se utiliza para cortar madera. Está formado por un mango y una hoja provista de dientes triangulares triscados. Se caracteriza por la longitud de su hoja en pulgadas, por el número de dientes por pulgadas y por el tipo de dientes. |

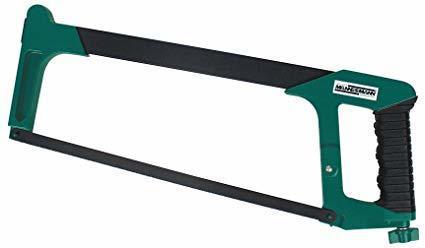

SIERRA DE ARCO Corte con desprendimiento de viruta | Se utiliza para cortar metales y madera siendo muy útil para realizar pequeñas piezas de contornos complicados. La sierra de arco está constituida por un elemento metálico (de varilla o tubular) en forma de U. Las características de la hoja de sierra vienen dadas por: el tamaño (longitud, anchura, paso y espesor), la disposición de los dientes y el grado de corte. |
TALADRO
Herramienta de perforación
Image:
Hyt (binary/octet-stream)
|
Consiste en hacer agujeros cilíndricos mediante el arranque de virutas del material. El taladro es una máquina que nos permite hacer agujeros debido al movimiento de rotación. Tiene diferentes partes: -Cono -Correa -Eje principal -Mecanismo de avance -Palanca de accionamiento -Portabrocas -Broca -Pieza -Mordaza -Base -Mesa -Columna -Cabezal -Motor |
TIJERAS
Acorte sin desprendimiento de viruta
Image:
Troll (binary/octet-stream)
|
Formada por dos cuchillas de acero contrapuestas y afiladas por uno de sus cantos, que al girar sobre su eje común y al hacer fuerza por el mango, producen un corte por cizalla. Hay diferentes tipos: -Tijeras de chapa -Tijera electricista -Tijera costura -Tijera de papelería |
TORNILLO DE BANCO
Herramienta de sujeción
Image:
Wey (binary/octet-stream)
|
Se utiliza para inmovilizar y sujetar piezas sobre las que se trabaja. Tiene diferentes partes: -Base -Mandíbula fija -Mordazas -Mandíbula móvil -Palanca -Eje |
TORNILOS Y TUERCAS
Herramienta de unión desmontable
Image:
Aaaa (binary/octet-stream)
|
Es un cilindro (llamado caña), parcialmente o totalmente roscado provisto de una cabeza, que al hacerlo girar, mediante la llave o destornillador adecuado. Tiene tres partes: -Cabeza: parte más ancha y que permite sujetar el tornillo o imprimirle un movimiento giratorio. -Cuello: la parte del tornillo que se encuentra sin roscar entre la cabeza y la rosca. -Rosca: la parte del cilindro que tienen el surco helicoidal. |
