| Question | Answer |
|
Image:

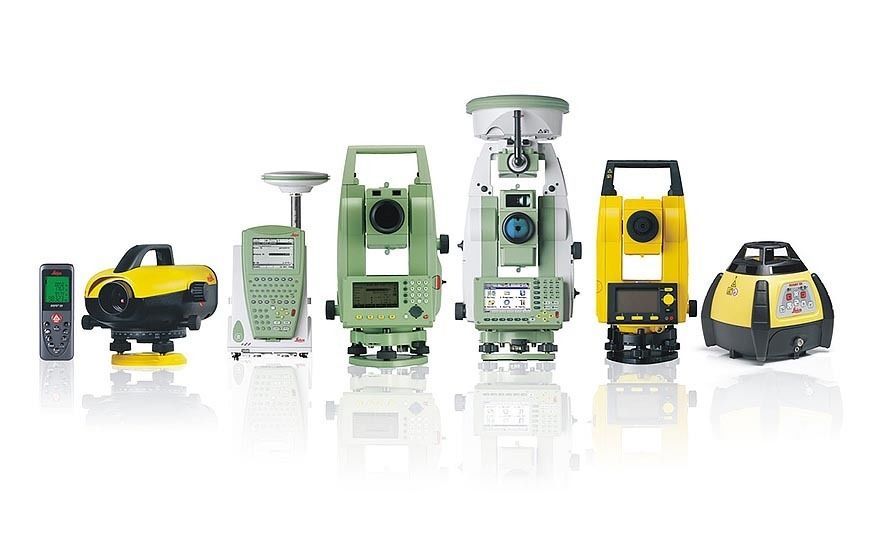

Alquiler (image/jpeg)
|
Image:
Teodolito (image/jpeg)
|
| TEODOLITO ELECTRÓNICO | EL TEODOLITO Es portátil y manual; está hecho con fines topográficos e ingenie riles, sobre todo en las triangulaciones. Con ayuda de una mira y mediante la taquimetría, puede medir distancias. Un equipo más moderno y sofisticado es el teodolito electrónico,y otro instrumento mas sofisticado es otro tipo de teodolito más conocido como estación total. Básicamente, el teodolito actual es un telescopio montado sobre un trípode y con dos círculos graduados, uno vertical y otro horizontal, con los que se miden los ángulos con ayuda de lentes. Teodolitos repetidores Estos han sido fabricados para la acumulación de medidas sucesivas de un mismo ángulo horizontal en el limbo, pudiendo así dividir el ángulo acumulado y el número de mediciones.]Teodolitos reiteradores Llamados también direccionales, los teodolitos reiteradores tienen la particularidad de poseer un limbo fijo y sólo se puede mover la alidada. Teodolito - brújula Como dice su nombre, tiene incorporada una brújula de características especiales. Éste tiene una brújula imantada con la misma dirección al círculo horizontal. Sobre |
|
Image:

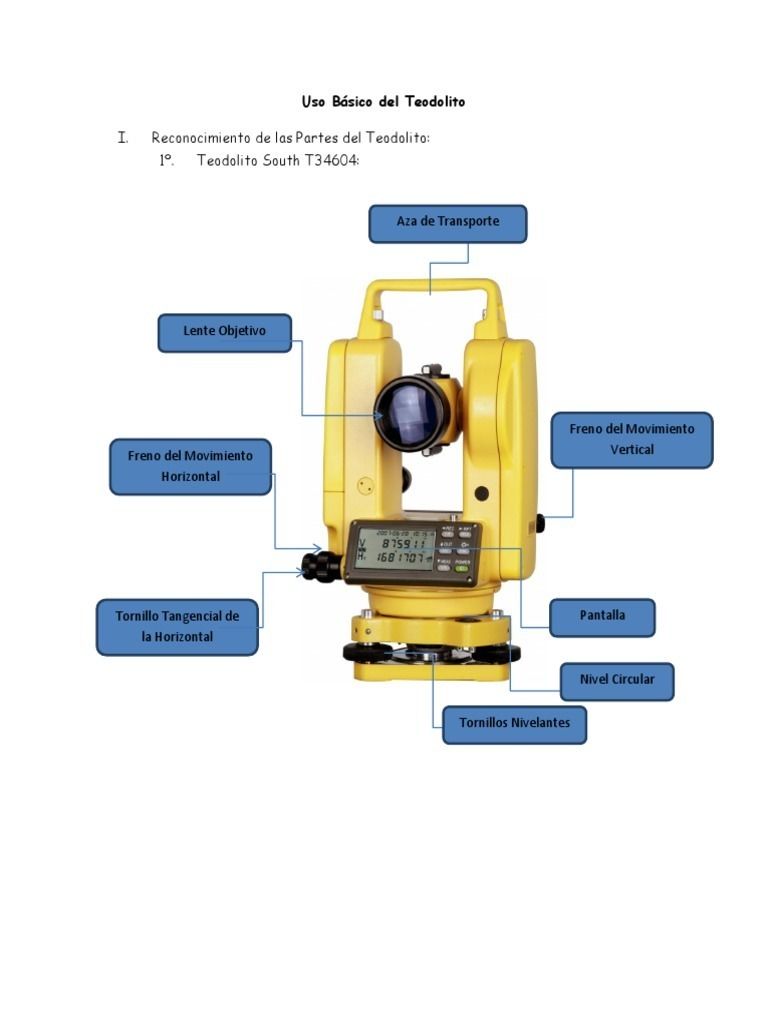

1551616805?V=1 (image/jpeg)
|
Partes Principales § Niveles: - El nivel es un pequeño tubo cerrado que contiene una mezcla de alcohol y éter; una burbuja de aire, la tangente a la burbuja de aire, será un plano horizontal. Se puede trabajar con los niveles descorregidos. § Precisión: Depende del tipo de Teodolito que se utilice. Existen desde los antiguos que varían entre el minuto y medio minuto, los modernos que tienen una precisión de entre 10", 6", 1" y hasta 0.1". § Nivel esférico: Caja cilíndrica tapada por un casquete esférico. Cuanto menor sea el radio de curvatura menos sensibles serán; sirven para obtener de forma rápida el plano horizontal. Estos niveles tienen en el centro un círculo, hay que colocar la burbujadentro del círculo para hallar un plano horizontal bastante aproximado. Tienen menor precisión que los niveles tóricos, su precisión está en 1´ como máximo aunque lo normal es 10´ o 12´. § Nivel tórico: Si está descorregido nos impide medir. Hay que calarlo con los tornillos que lleva el aparato. Para corregir el nivel hay que bajarlo un ángulo determinado y después estando en el plano ho |
| PROCEDIMIENTOS | PROCEDIMIENTO: · Hacer un reconocimiento de la zona a levantar, materializando los vértices que constituyen la poligonal cerrada. · Se ubica dentro de la zona a levantar un punto tal que desde el puedan verse todos los vértices del polígono. Punto que se denomina estación. · Se arma el trípode sobre la estación, procurando que la mesilla quede verticalmente encima de la estaca o placa y, además, que quede aproximadamente horizontal, para lo cual se juega con la longitud variable de las patas del trípode. · Se saca el aparato del estuche y se coloca sobre la mesilla del trípode, sujetándolo a esta por medio de una rosca. · Se coloca la plomada al gancho que para tal fin tiene el THEO, se procede a accionarla para saber en que momento el aparato esta centrado. · Una vez que la plomada nos indique que estamos dentro de un radio menor de unos 2cms del punto estación, procedemos a nivelar el aparato con los tornillos de nivelación. · Con el aparato nivelado, observamos que tan lejos quedó el eje vertical (o sea la plomada) del punto estación. I esta a una distancia menor de 2cms po |
|
INSTALACION
Image:

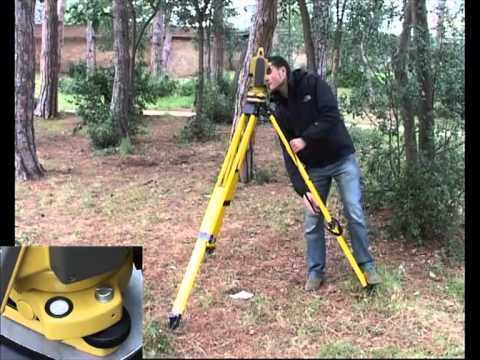

Hqdefault (image/jpeg)
|
https://youtu.be/byWgpXiJTu8
