Herramientas Utilizadas en el Mantenimiento Industrial - Santiago Juárez González
Cards in this deck (26)
- 1—Multimetro:
Un multímetro, también denominado polímetro o tester, es un instrumento eléctrico portátil para medir directamente magnitudes eléctricas activas, como corrientes y potenciales, o pasivas, como resistencias, capacidades y otras - 2—Fuente de alimentación: En electrónica, la fuente de alimentación o fuente de potencia es el dispositivo que convierte la corriente alterna, en una o varias corrientes continuas, que alimentan los distintos circuitos del aparato electrónico al que se conecta
- 3—Protoboard: Es un tablero con orificios que se encuentran conectados eléctricamente entre sí de manera interna, habitualmente siguiendo patrones de líneas, en el cual se pueden insertar componentes electrónicos y cables para el armado y prototipado de circuitos electrónicos y sistemas similares
- 4—Kit de componentes: Un kit electrónico es un paquete de componentes eléctricos utilizado normalmente para construir un aparato electrónico.
- 5—Soldador: Un soldador eléctrico, también conocido como cautín, es una herramienta eléctrica usada para soldar.
- 6—Osciloscopio: Un osciloscopio es un instrumento de visualización electrónico para la representación gráfica de señales eléctricas que pueden variar en el tiempo. Es muy usado en electrónica de señal, frecuentemente junto a un analizador de espectro.
- 7—Pinzas de presión: Para trabajos en superficies planas, cuadradas o hexagonales. •Poderosas quijadas curvas que sostienen cualquier estilo de tuerca o perno. •Las pinzas de mordazas curvas tiene corta cable.
- 8—Pinzas Ponchadora: Una crimpadora, también conocida como alicates de engaste, alicates de terminales, pinzas de engrapado, pinzas de compresión, tenaza de engastar tenaza de crimpar, o tenaza de crimpado o ponchadora es una herramienta utilizada para corrugar o crimpar dos piezas metálicas o de otros materiales maleables
- 9—Pela cables: Los pelacables son herramientas que se utilizan para retirar la cubierta exterior de un cable y dejar al descubierto los filamentos internos para poder realizar algún tipo de conexión eléctrica.
- 10—Pinzas de punta: Las pinzas de punta o alicate puntiagudo son un alicate de corte y sujeción usado para doblar, re-posicionar y cortar alambre.
- 11—Pinzas de corte diagonal: Se utilizan para cortar piezas muy delgadas, preferentemente alambres de calibres muy delgados, el trabajo de joyería es un área donde su uso y aplicación es muy importante
- 12—Pinzas de electricista: Esta herramienta de mano está diseñada para manipular cables eléctricos ya que puede cortar, doblar y pelar (quitar el recubrimiento de plástico) estos materiales, además tiene sus patas recubiertas con un material aislante, lo que brinda confianza y seguridad al usuario de esta herramienta cuando está trabajando con líneas vivas (con corriente eléctrica).
- 13—Alicates de corte frontal:
Los alicates también son conocidos como alicatas. Además de ser una herramienta de corte, se puede utilizar para extraer clavos que han perdido su cabeza, ya que pueden ejercer un gran brazo de palanca ya que las patas de dicha herramienta son largas, además las tenazas de la herramienta son redondas.

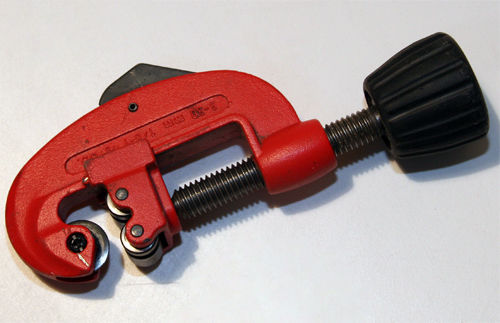

- 14—Cortador de tubo (cortatubo)
Esta es una herramienta para cortar exclusivamente tubos metálicos no ferrosos, aunque también pueden cortarse tubos de fierro de una pared (espesor del tubo) muy delgada. El corte se efectúa colocando el tubo entre los dos rodillos de la herramienta y la rodaja de corte. El corte se regula bajando la rodaja, que está conectada a un tornillo, lo que permite que esta suba y baje.

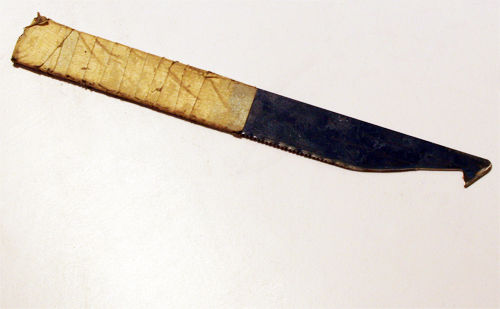

- 15—Uña de gato:
Sirve para realizar cortes en plásticos

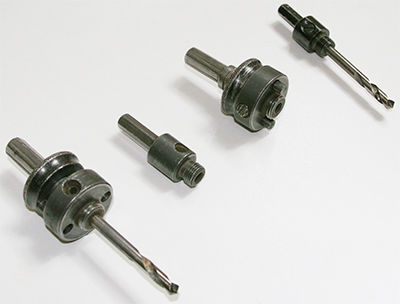

- 16—Árboles con broca A2 Starret:
Este es un dispositivo para sujetar sierras rotativas. Esto se logra enroscando la sierra en la cuerda del dispositivo. Hay dos tipos de árboles: A1 que no tiene seguros y se utiliza para sierras circulares menores a 1” y el tipo A2 que se utiliza para sierras mayores a 1” y cuenta con seguros para evitar daño a la cuerda del dispositivo. Para evitar que la sierra se mueva en el momento de efectuar el corte cuenta con una broca concéntrica de ¼”

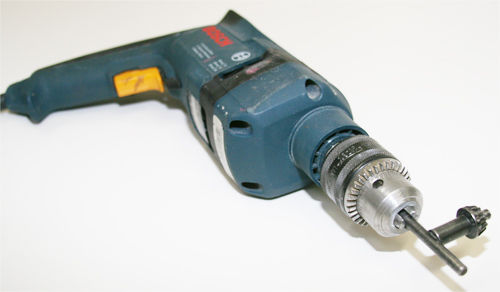

- 17—Taladro eléctrico manual de velocidad variable:
Esta es una herramienta eléctrica manual de maquinado. Básicamente es un motor eléctrico encapsulado en una carcaza en forma de pistola en que en el extremo del árbol del motor se fija un broquero, donde se sujetan las herramientas, que pueden ser brocas o puntas de desarmador para atornillar o desatornillar elementos de sujeción

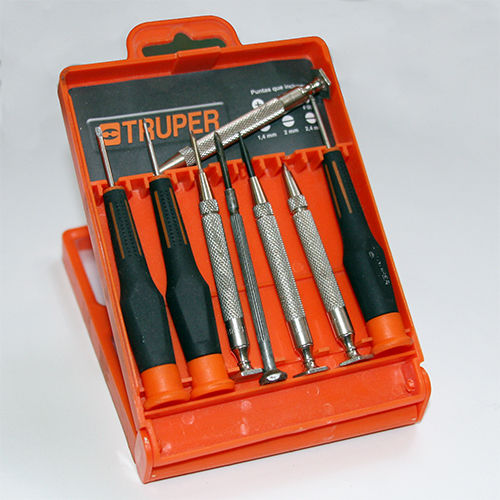

- 18—Desarmadores de joyero:
Los desarmadores de joyero son exactamente iguales que los desarmadores convencionales, pero en un tamaño mucho menor para poder ensamblar mecanismos extremadamente pequeños como lo puede ser la maquinaria de un reloj. Normalmente se venden en cajas con juegos combinados de punta plana y de cruz.

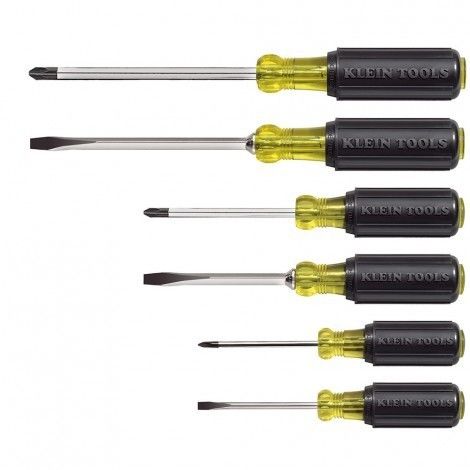

- 19—Un destornillador (atornillador, desatornillador o desarmador): Es una herramienta que se utiliza para apretar y aflojar tornillos y otros elementos de máquinas que requieren poca fuerza de apriete y que generalmente son de diámetro pequeño.

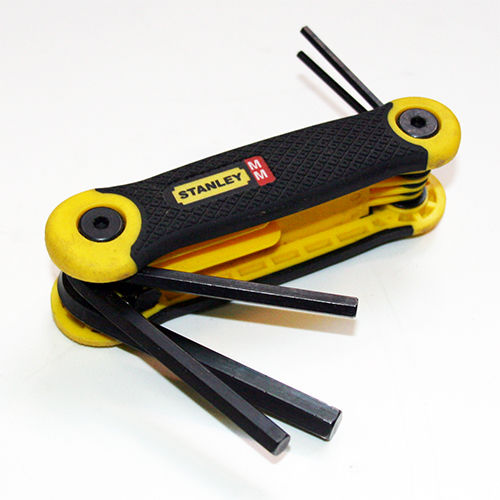

- 20—Llave allen (juego):
La llave allen es una barra de acero de perfil hexagonal. Normalmente estas llaves están dobladas en forma de “L”, para poder hacer un brazo de palanca apretar o aflojar los tornillos fácilmente. La cabeza allen se caracteriza por una incisión hexagonal, donde se inserta la llave anteriormente descrita. Existen llaves allen con medidas en sistema métrico y sistema ingles, y aunque se venden individualmente llaves por cada medida, es conveniente tener a la mano un juego de cuando menos 10 medidas diferentes, tanto en el sistema ingles como en el decimal
- 21—Llave Mixta: Es una herramienta de mano para ensamble y mantenimiento de maquinaria. Esta herramienta es una barra de acero que en uno de sus extremos se ha forjado una “boca” y en el otro una “caja”, en donde se puede alojar la cabeza de una tuerca o tornillo hexagonal y hacer que gire para apretar o aflojar la tuerca o tornillo. Se fabrican en los dos sistemas de medidas: métrico e ingles y cada extremo de esta herramienta tiene una medida única. Esto permite tener en una misma herramienta las ventajas tanto de la llave española como la de estrías.

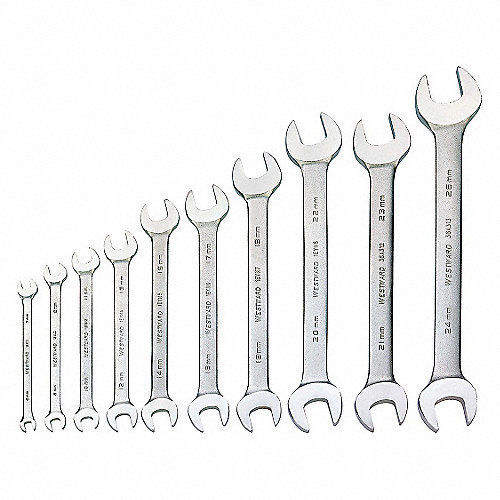

- 22—Llave española:
La llave española es una herramienta de mano para ensamble y mantenimiento de maquinaria. Esta herramienta es una barra de acero que en sus extremos se han forjado dos “bocas”, que son aberturas en forma de “U” en donde se puede alojar la cabeza de una tuerca o tornillo hexagonal y hacer que gire para apretar o aflojar la tuerca o tornillo. Se fabrican en los dos sistemas de medidas: métrico e ingles y normalmente cada extremo de esta herramienta tiene una medida diferente, por ejemplo en una misma llave las medidas pueden ser ½” en un extremo y 9/16” en el otro. Una de las desventajas de esta herramienta es que con el uso las bocas se desgastan y se abren, con lo que quedan inutilizadas.

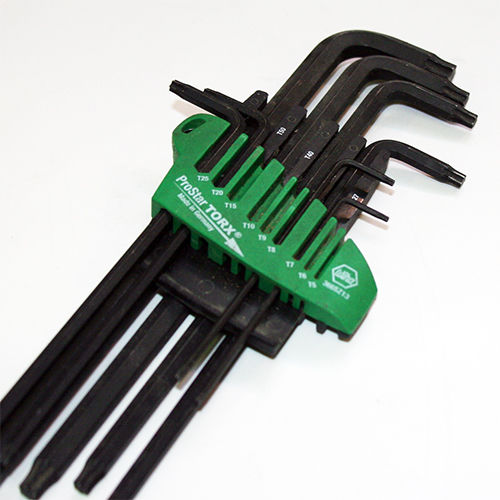

- 23—Llave torx (juego):
Este tipo de llave es una barra de acero de perfil hexagonal que en uno de sus extremos termina en una figura de estrella hexagonal. En algunas ocasiones la barra esta doblada en forma de “L” para ejercer un brazo de palanca, otro tipo de llave torx solo es un tramo corto de barra hexagonal que puede insertarse en un mango tipo desarmador. Este tipo de herramienta es muy utilizado para ensamble de equipos electrónicos y de cómputo.

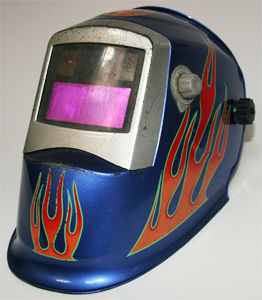

- 24—Careta electrónica:
Este es un implemento de seguridad que se utiliza en los procesos de soldadura eléctrica como: TIG, MIG, MAG o electrodo recubierto. Cuenta con una pantalla con un sombreado regulable que filtra y protege de las emisiones de rayos X, gama, infrarrojos y ultravioleta que se generan con el flujo d electrones. El sombreado se activa en el momento que se enciende el arco eléctrico

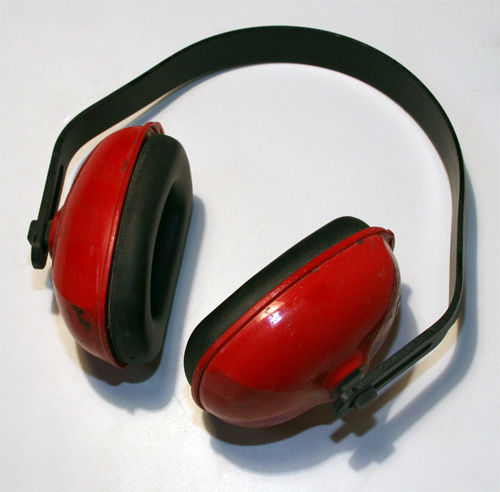

- 25—Protector auditivo (orejeras):
Esta no es una herramienta, sino un equipo de seguridad. Debido a que muchos procesos de trabajo generan un ruido que excede los limites seguros de audición para el ser humano, se requiere el uso de estos equipos.

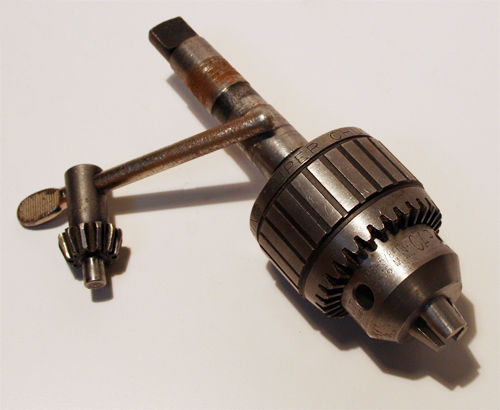

- 26—Broquero con llave:
Este no es una herramienta propiamente dicha sino un dispositivo de sujeción indispensable en todos los taladros para poder sujetar las herramientas. Es utilizado tanto en taladros manuales, como en taladros de banco, taladros radiales o de columna y sus tamaños varían dependiendo del tipo de máquina en que estén trabajando. Normalmente se requiere de una llave para poder apretar o aflojar las mordazas que sujetan las herramientas, sin embargo existen algunos modelos que no requieren de llave y que con el simple apriete manual es suficiente para sujetar la herramienta de trabajo.
