ROSCADO

GISELL CLARISA HERNANDEZ HERNANDEZ Spanish 40 cards

ROSCADO

Cards in this deck (40)

  1. 1Que es una roscaEs una arista helecoidal de un tornillo o una tuerca, seccion triangular o rectangular.
  2. 2USO DE LAS ROSCASUNIR PIEZAS PERMANENTE O TEMPORAL,
    POR MEDIO DE TORNILLOS Y TUERCAS.
  3. 3TORNILLO EMPLEADO EN EL TORNOTORNILLO SINFIN
  4. 4COMO SE CLASIFICANFORMA
    SENTIDO DE GIRO
    NUMERO DE ENTRADAS
    POSICION
  5. 5TIPOS DE FORMASTRIANGULARES Y AGUDAS
    TRAPECIALES
    SIERRA
    REDONDAS
    CUADRADAS
  6. 6USO DE LAS AGUDAS TRIANGULARESSE SUSAN EN TORNILLOS DE FIJACION O PARA UNIONES DE TUBOSUSO DE LAS AGUDAS TRIANGULARES
  7. 7EJEMPLOS DE ROSCAS TRIANGULARESNormales (Tornillería) , Finas (Menor paso para igual diámetro. Para paredes delgadas), De gas (Son finas. Para uniones de tubos conductores de fluidos), Autocortantes (uniones en chapas, madera o plásticos)
  8. 8USO ROSCA TRAPECIALTransmitir o transformar movimientos.
  9. 9PRINCIPALES SISTEMAS DE ROSCA TRAPECIALRosca ACME (29º, EEUU) y Rosca DIN (30º UE).
    Ejemplo Tornillos de banco    PRINCIPALES SISTEMAS DE ROSCA TRAPECIAL
  10. 10VENTAJA DE LA ROSCA TRAPACIALOfrece mayor resistencia y más fácil fabricación.VENTAJA DE LA ROSCA TRAPACIAL
  11. 11USO DE ROSCA DIENTE DE SIERRASe utiliza cuando existe un esfuerzo axial importante en un sentido.
  12. 12COMO SE PRODUCIA LA ROSCA DE FILITEse producía con un flanco (o cara) de presión vertical.
  13. 13ANGULO ACTUAL DEL R. FILETEINCLINACION DE 7°
  14. 14ROSCA REDONDASe emplean para desgaste o elementos sometidos a golpes, suciedad, oxidación, por ejemplo, husillos de gatos de elevación, elementos de transporte etc.ROSCA REDONDA
  15. 15ROSCA CUADRADAEn desuso. Sustituidas por las trapecialesROSCA CUADRADA
  16. 16sentidos de girosentidos de giro
  17. 17Numero De entradas Rosca de una entradaesta formada por un solo filete. En ella, el avance es igual al paso.Numero De entradas Rosca de una entrada
  18. 18Numero De entradas Rosca múltipleFormada por dos o más filetes. En ella, el avance es un múltiplo del paso, avance = numero de entradas x Paso.Numero De entradas Rosca múltiple

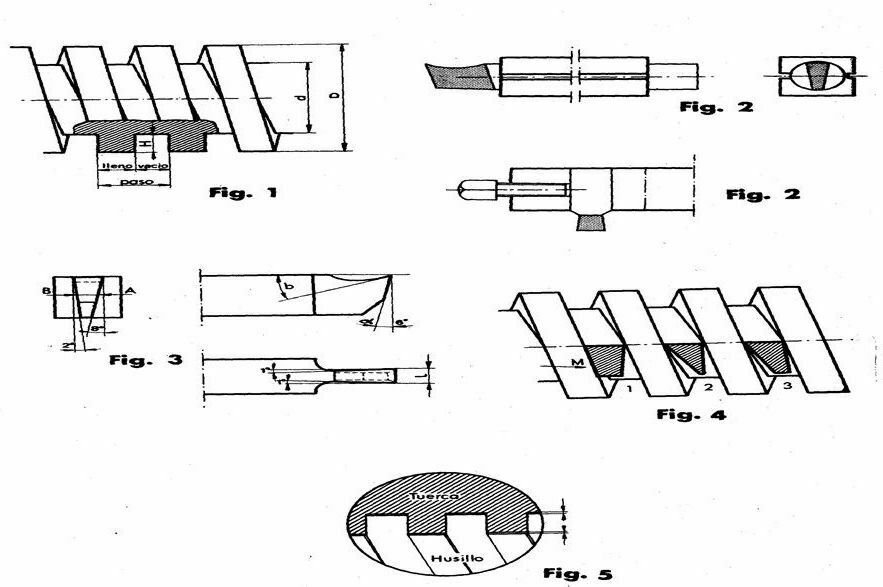

  19. 19Uso de Rosca múltipleaplicación en la transmisión de movimientos de rapido avance
  20. 20Posiciones ExterioresTornillos
    Espárragos
    Prisioneros
    Varillas roscadas
    Piezas con rosca exterior
  21. 21Posiciones InterioresTuercas
    Tapones, tapaderas…
    Agujeros roscados

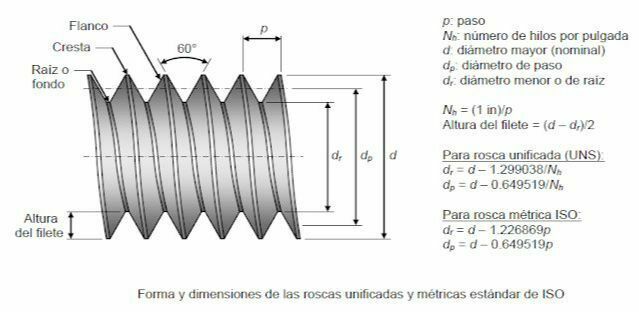

  22. 22Elementos de una roscaElementos de una rosca
  23. 23PASOdistancia entre filetes o hilos..
  24. 24Diámetro de nucleo (d)el mínimo diámetro de la rosca.
  25. 25Pie o fondoparte inferior del filete.
  26. 26Diámetro nominal (D)mayor diámetro generado por la ranura.
  27. 27Ajustenivel de tolerancia que hay entre tornillo y tuerca.
  28. 28Ángulo α para roscas triangularesEs el formado por los dos flancos del filete.
  29. 29Flancovértice de inclinación de cada filete.
  30. 30Roscado tipo UNC Unificada Nacional OrdinariaPaso grande, aplicaciones ordinarias, montaje y desmontaje fácil o frecuente. No recomendado para vibración considerable.
  31. 31Tipo UNF Unificada Nacional Finapaso corto (menor ángulo de hélice), aplicaciones con alta vibración (automóviles y aeronaves). Evitarse en agujeros roscados de materiales frágiles.
  32. 32Tipo UNEF Unificada Nacional ExtrafinaPasos muy pequeños. Son particularmente útiles en el sector aeronáutico, debido al alto nivel de vibraciones involucradas
  33. 33ROSCA METRICAinicia con la letra M acompañada de la medida del diámetro nominal.
    Ejemplo 1
    Rosca M6 significa:
    M: rosca métrica
    Diámetro nominal: 6mm
    Paso rosca: 1,00mm (por norma ISO; rosca gruesa)
  34. 34Rosca fina métricase indica la M, luego la medida del diámetro nominal, y después, separado por una x , se indica la medida del paso (en mm).
    Ejemplo 2:
    Rosca M8 x 1.00 significa:
    M: rosca métrica
    Diámetro nominal: 8 mm
    Paso rosca: 1.00 mm (rosca fina)
  35. 35PROCEDIMIENTO PARA ROSCARrosca metrica de 32 y paso 3 (M32 X 3)
    1- buril a 60°
    2- alinear el buril a la pieza.
    3- poner las palancas de velocidad.
    4- verificar los engranes, que concuerden con el paso que se necesita.
    5- palancas de tabla interior
    6- poner la rpm (consejo que sean las menores)
    7- ver que el huesillo gire
    8- carro auxiliar a 60°
  36. 36CALCULO DE PROFUNDIDAD DE LA ROSCAH=P X 0,6495
    DONDE:
    H.- Altura de la rosca
    P.- Paso de la rosca
    0,6134 Constante para roscas de 60º
  37. 37CALCULO DE PROFUNDIDAD DE LA ROSCAPENETRACIONES
    0 A 2,5 0,5 mm
    2,5 A 3,5 0,25 mm
    3,5 a 3,9 0,1 mm
  38. 38PROFUNDIDAD DE LA ROSCA CON MACHUELOsirven para fabricar roscas internas,los machuelos en pulgadas, el diametro mayor el numero de hilos por pulgada y el tipo de rosca vienen estampados en el zanco.
    ejemplo: 1/2 in - 13 UNC
  39. 39CALCULO DE PROFUNDIDAD DE LA ROSCA CON MACHUELOTDS = D - (1/N)
    DONDE:
    TDS = Tamaño de la broca
    D = Diametro mayor del machuelo
    N = Numero de hilos por pulgada
  40. 40CALCULO DE PROFUNDIDAD DE LA ROSCA CON MACHUELO SISTEMA METRICOTDS = D - P
    DONDE:
    TDS = Tamaño de la broca
    D = Diametro mayor del machuelo en mm
    P = Paso del machuelo en mm

Information

Description
CONCEPTOS DE ROSCAS, FORMULAS EMPLEADAS PARA OBTENER EL NUMERO DE HILOS UTILIZADOS
