Flashcards
Redes de datos
Cards in this deck (78)

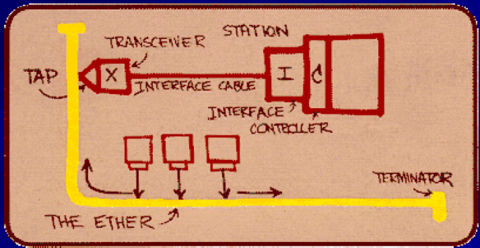

- 1—CSMA/CD ó IEEE 802.3
mejor conocido como ethernet
(carrier sense multiple access with colition detection) - 2redes de datos (definicion)Es un conjunto de nodos o dispositivos conectados entre si mediante medios de transmision para compartir informacion, recursos y servicios.

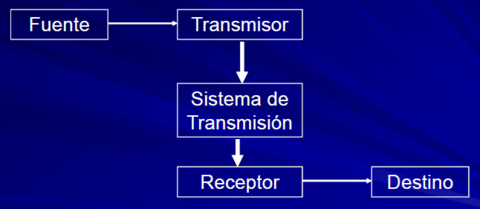

- 3Diagrama de bloques de la comunicación
- 4¿Cuáles son las formas en que se pueden clasificar las redes?Se clasifican por su;
-topología
-cobertura
-control de la información
-transferencia de la información - 5Menciona la clasificación de las redes según su topología-Bus
-estrella y estrella modificado
-anillo ydoble anillo
-malla
-árbol, jerárquica o vertical
-mixto - 6¿Qué significa topología de red?Es el mapa físico o lógico de una red para intercambiar datos.
Es, es la forma en que está diseñada la red,
La en que se conectan fisicamente las computadoras a la red. - 7Menciona la clasificación de las redes de acuerdo a su cobertura-PAN (Personal Area Network like the bluetooth ones)
-SAN (Storage Area Network)
-LAN (Local Area Network)
-MAN (Metropolitan Area Network)
-WAN (Wide Area Network) - 8Menciona la clasificación de las redes según el control de la información-Control centralizado
-Control descentralizado - 9Menciona la clasificación de las redes según la transferencia de la información-Difusión
-Conmutación - 10LAN-10m Hasta 5 km
-hasta unos millones de bits por segundo
-flexibilidad en topologia - 11MAN-100 Mbps utiliza fibra lo que asegura que no lleguen a su maxima capacidad en un futuro cercano
-cubre una ciudad o region 10km
-normalmente utilizan syncronous optical network SONET o ATM
-802.6 DQDB(dos buses izq y der) (Desuso)
-FDDI(como token ring) y FRAME RELAY - 12WAN-Utiliza mecanismos de acceso especiales que caen en el concepto de "internetworking"
-interconectar nodos o redes lan o man a través de áreas geográficamente muy alejadas
-nivel planetario - 13usos iniciales de las wan-acceso a programas remotos
-bd remotas
-comunicación de valor agregado - 14ejemplos de WAN-Internet
-Arpanet
-Usenet
-bitnet
-csnet
-telepac
-transpac
-tyment - 15redes de tipo: control centralizadoTiene dos metodos
-sondeo
-contencion - 16sondeo-es checarsi algun nodo ha de enviar alguna informacion
-una forma de control de transmisiones, usado para evitar colisiones
-usado en anillo y estrella
-posee dos metodos sondeo, ambos transmiten un dato (del nodo al server)
y seleccion (del server al nodo) - 17contención-técnica en que todos los dispositivos pueden transmitir datos en cualquier momento siempre que la terminal destino este lista para recibir
-Genera colisiones
-usado para conectar terminales tontas a servers - 18redes de tipo: control descentralizadoEs a traves de CSMA utilizando token passing, por ejemplo:
-token bus
-token ring - 19redes de tipo control desentralizadoConmutacion
La información llega a través de un enlace a un "nodo de conmutación" y sale por otro enlace.
Existe conmutación de:
-paquetes
-mensajes
-circuitos - 20Organismos de estandarización-ANSI
-IEEE
-ISO
-NOM
-EIA
-ITU
-FORO ATM - 21¿qué es un protocolo?es un conjunto de reglas especificas relacionadas al formato y tiempo de los datos transmitidos entre dos dispositivos
- 22cuáles son las capas del Modelo OSIson 7:
-capa física
-capa de enlace de datos
-capa de red
-capa de transporte
-capa de sesión
-capa de presentación
-capa de aplicación - 23capa física OSIEs responsable de transmitir flujos de bits sobre un canal físico, requiere de una conexión para intercambiar señales
- 24Capa de enlace de datos OSIEs responsable de proveer una transmisión de datos confiable (libre de errores) entre dispositivos.
- 25Capa de red OSIrouting, mantener, iniciar, y terminar conexiónes de red entre cualquier número de dispositivos
- 26capa de transporteproveer la transferencia de datos, elegir un servicio particular para ser usado, monitorear la transmisión para la entrega de peticiones, asegurar la calidad
- 27capa de sesiónControlar la comunicación cuando dos dispositivos pueden enviar y recibir datos.
- 28capa de presentación OSIpresentación de la información, codigos de carácteres, traducciónes, compresión de datos, expansión y contracción (cifrado)
- 29capa de aplicación OSIEs donde aparecen los protocólos y servicios.
Ofrece a las aplicaciones la posibilidad de acceder a los servicios de las otras capas y define los protocolos que utilizan las aplicaciones para intercambiar datos - 30modelo tcp/ip 5 capas-Física
-Acceso a la red
-Red
-Transporte
-Aplicación - 31capa fisica TCP/IP-Medio de transmisión
-velocidades
-definir interfaz entre dispositivos
-naturaleza de las señales - 32capa de acceso a la redintercambio de datos entre el sistema final y la red a la cual se esta conectando
- 33capa de redRouting y acceso de los dispositivos a la red
- 34capa de transporteprocedimientos que garantizan una transmisión segura.
- 35capa de aplicacionlogica necesaria para que sean posibles las aplicaciones de usuario
- 363 principales medios de transmision para la capa fisicacable coaxial
cable par trenzado
cable de fibra optica - 37Dos formas de transmision de datos-Tx continua
-Tx discreta - 38tecnicas de codificaciónA - A
A - D (PCM,G723, G.728)
D - A ASK, FSK, PSK
D - D MANCHESTER, NRZ - 39RUIDOson señales no deseadas que interfieren con la señal de datos, cuando se transmite a través de un medio
- 40relación señal ruido (SNR)parámetro fundamental para la caracterización del desempeño de un enlace
SNR = 10 log10 (S/N) [dB]
donde S = potencia de la señal
N = potencia del ruido - 41Máxima tasa de transmisión a través de un medioC = w log2( 1 + (S/N)) [bps]
w = frecuencia
s = potencia de la señal
n = potencia del ruido - 42Calcular la máxima transmision de datos para w = 3000 y SNR = 20 dB13176.95
13176 - 43AtenuaciónPérdida de potencia de la señal al viajar a través de un medio.
Atenuacion = 10 log10 (P1 / p2) [dB] - 44Un canal de transmision entre dos DTES esta formada por - atenuacion 16dB -amplificacion 20 dB -atenuacion 10 dB -asumiendo una potencia de 400 mW -determinar el nivel de potencia promedio de salida en el canal-16 dB +20 dB - 10 dB = -6 dB totales
atenuacion = 10 log 10 (p1 / p2)
p2 = 10^( -A/10 ) * P1
p2 = 100 mW - 45AmplificaciónAmplificacion 10 log10 (P2/P!) [dB]
- 46Maxima tasa de datos en un canal sin ruido CC = 2 W log2 (M)
W = ancho de banda
M = numero de niveles - 47BeficienciaB = R/W
R = (W log2(#simbolos) )/1 +a
W = ancho de banda
a = propagacion del medio - 48Calcular la maxima tasa de transmision sin ruido para una señal con 8 cambios de nivel y W = 3 KHzC = 2 W log2(M)
2 * 3KHz log2(8) = 18 000 bps
R = (3KHz * 8) / 1+0.18 = 20.33 Kbps
B = R/W = 20.33 K / 3 K = 6.77 - 49calcular la maxima tasa de transmision para w = 6 MHz y codificacion 256 QAM, a = 0.18R = (6MHz log2(256) )/ (1 + 0.18)
R= 40. 67 Mbps
B = R / W = 40.67 Mbps / 6 MHz = 6.77 - 50Una de las clasificaciones de los medios de transmision-Terrestres o alámbricos
-Aéreos o inalámbricos - 51cable coaxial-formado por dos conductores que comparten un eje común de ahí su nombre.
-Para interfaz, conector tipo t
-Debe estar terminado y puesto a tierra
-facil de instalar, hasta 10 Mbps
-Mas caro que UTP
-atenuacion media
-Resistente a EMIs - 52Estándares de cable coaxial para conectividad- RG8 y RG11 50 ohms ethernet gruesa
-RG58 50 ohms tambien ethernet fina o delgada
-RG59 75ohms tv por cable
-RG62 93 ohms ARCNET - 53Estándares de coaxial para transmision y distancia1 base 5 = 1Mbps 500 metros
10 base 2 = 10 Mbps 200 metros
10 base 5 = 10Mbps 500 metros
10 broad 36 = 10 Mbps 3.6KM - 54Par trenzado-Dos tipos STP y UTP
Para UTP 100 Mbps
-barato, susceptible a EMIs y escuchas ilegales, facil de instalar, 100 m
_STP caro (- q coaxial), un poco mas dificil de instalar, asociado a Apple e IBM, inmunidad baja, 155 Mbps @ 100m - 55estandares UTP para transmision y distancia10 base T
100 base Tx
100 base T4
1000 base T - 56Fibra Optica descripcion-Núcleo de vidrio o plastico con un revestimiento de vidrio y forro exterior duro que puede ser suelto o apretado
-Multimodo (rápida, led, 62.5 micrometros, 622 Mbps, larga, bajo costo, poca sensibilidad a la temperatura, 2km)
-Monomodo ( muy rapida, láser, 9 micrometros, 10 Gbps, cara, vida corta, sensible a la temperatura, 160km) - 57ventanas1a multi .2 - 2km bajo lan 850 nm
2da multi .5 - 2km medio lan 1300nm
2da mono 40k alto lan wan
3era mono 160 muy alto wan 1550nm - 58Ventajas/desventajas-Inmune a Emis y escuchas ilegales
- velocidads muy altas desde 100 Mbps hasta 10 Gbps
-Caro y dificil de instalar
-Tasas de atenuacion Bajas - 59Medios no guiados: tipos de tecnologia inalambrica-microondas
-infrarrojo
-bluetooth
-wifi
-satelite
-radio - 60Microondas-2-25Ghz, torres a maximo 50 KM entre torres
-las antenas requieren tener linea de vista
-requieren licencia gubernamental
-ancho de banda bajo, distancias largas
-susceptibles a emis y atmosfera - 61satelitalA 36KKm, como remplazo de un enlace terrestre en caso de falla, antenas de 1 a 10 m, transeivers para enviar y recibir
-subida uplinks, bajada downlinks de señales multiplexadas - 62bandas de satelite-banca c subida 6ghz bajada 4 ghz
- banda ku 14 ghz UP 11 ghz DOWN
-banda Ka 30 GHz UP 20 GHz DOWN - 63radio902 a 928 MHz
-Barato, no atravieza muros gruesos, amplia cobertura, no requieren linea de vista, mantenimiento costoso - 64Infrarrojo-Baratos
-facil implementacion
-requieren linea de vista
-distancia corta, no atraviezan obstaculos
-para retransmitir requieren redirecccionamiento - 65Tipos de redes de Wifi y BluetoothWLAN Y WPAN
- 66WPANReemplazar cables en un área de trabajo personal
- 67WLANReemplazan conexiones de cable por medio de perifericos compartidos (AP)

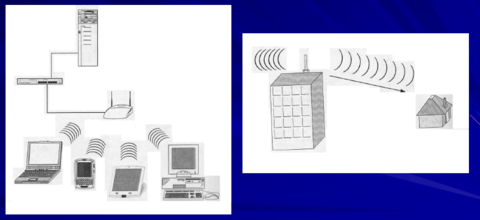

- 68Tipos de redes WirelessFijas (el AP y el receptor no se mueven)
Móviles (los recceptores se pueden mover)
- 69IEEE 802.15Para WPAN, no mas de 10m, conocido como bluetooth
- 70IEEE 802.11WLAN
Nivel 1 ambiente abierto 200 - 120 mts
nivel 2 parcielmente abierto 20 - 50 mts
nivel 3 ambiente cerrado 15 - 25 mts

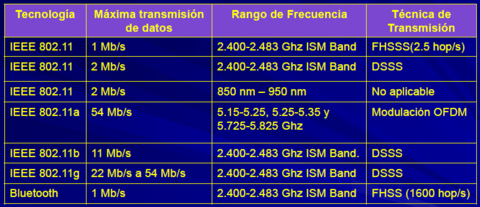

nivel 4 ambiente obstruido 10m - 71Velocidades wifi
- 72Direct Sequence Vs Frecuency Hopping
- 73802.11 aFrecuencia de 5GHz
menos interferencia, mas canales, menor alcance, mayor consumo de potencia, mas costosos - 74cableado estructuradoconfiguracion colectiva de cableado y hardware asociado en un sitio dado que ha sido instalado para proveer la infraestructura de telecomunicaciones
- 75Estándar SCS y beneficiosEl estándar esta definido por la ANSI/EIA/TIA:
-consistencia del diseño e instalacion
-Conformidad fisica y requerimientos de TX
-Documentacion unificada y uniforme - 76COSTOEl SCS representa solo el 5% del valor total de la red se suman
-Tiempo muerto
-costos de remplazo
-mantenimiento y admon
-costo incial
-Cambios y traslados
-duracion total del sistema - 77Estandares disponibles de cableANSI/EIA/TIA 568A Cableado estandar de telecom para construc comerciales
569 Rutas y espacios para construccciones comerciales
570 cableado estandar para residencias y comercios ligeros
606 admon de infra de telecom de edificios comerciales
607 Tierras y vinculacion para telecom en edificios comerciales - 78—
Information
- Description
- redes de datos F.I UNAM Profesor Alejandro Velázquez Mena
