Question | Answer |
¿Qué es el modelo relacional? | Es el diseño lógico que se conoce como "esquema de la base de datos" (database schema) a partir del cual se podrá realizar el modelado físico en el DBMS. Se representa por medio de tablas dentro de un ESQUEMA DE BASE DE DATOS. |
¿Cuáles son los elementos del modelo relacional? | TABLAS O RELACIONES. LLAVES PRIMARIAS (Primary Key) LLAVES FORÁNEAS (Foreign Key) Reglas de cardinalidad. |
Analogía entre modelo E - R y Modelo Relacional. | |
¿Qué son las tablas? |
En el modelo relacional, son las relaciones que se establecen entre los datos. Está conformada por TUPLAS O REGISTROS, COLUMNAS Y DOMINIO.
Image:
Tablas (binary/octet-stream)
|
¿Qué es una llave primaria o primary key? (PK) | Son los atributos o columnas que hacen a una tupla única e irrepetible en la relación. |
LLAVE FORÁNEA O EXTERNA Foreign Key (FK) | Cuando la llave de una relación se almacena en una segunda relación se le llama LLAVE EXTERNA O FORÁNEA. La llave foránea, es la que AYUDA A QUE SE DE LA RELACIÓN ENTRE DOS ENTIDADES. |
Cardinalidad UNO A UNO (1,1) | Una entidad de un tipo está relacionada únicamente con al entidad de otro tipo. La llave de una relación se inserta una sola vez en otra relación. |
Cardinalidad UNO a MUCHOS (1:N) | Una entidad de un tipo se puede relacionar con muchas entidades de otro tipo. La relación padre está en el lado uno de la relación y la relación hijo en el lado muchos. |
Relación 1:N: Representación entre entidades FUERTES. | Aquí, la llave de la cardinalidad UNO (1), se debe incluir en la otra entidad con la cardinalidad muchos (N). En el ejemplo el grado de cardinalidad máxima es de 1:N, así que "una carrera (lado 1), la cursan muchos estudiantes (lado muchos)". |
Relación 1:N: Representación entre una ENTIDAD FUERTE Y UNA ENTIDAD DÉBIL. | Aquí, la entidad débil, DEPENDE DE UN IDENTIFICADOR (tabla padre), por lo tanto, la llave de la tabla padre y la llave de la entidad débil, deben aparecer (ambas), en la tabla de la entidad débil. En el ejemplo, un horario depende del a existencia de una materia, entonces el horario es la entidad débil y la materia es la entidad fuerte (padre). |
Cardinalidad MUCHOS A MUCHOS (N,M) | Una entidad de un tipo corresponde a muchas entidades del segundo tipo, y una entidad del segundo tipo corresponde a muchas entidades del primer tipo. |
Cardinalidad N:M INTERSECCIÓN Cuando existe este tipo de cardinalidad la tabla de INTERSECCIÓN ES OBLIGATORIA | Es el tipo de relación que plantea crear una tercera relación entre dos entidades que represente la propia relación. ÉSTA SE DEBE CREAR OBLIGATORIAMENTE EN UNA RELACIÓN MUCHOS A MUCHOS. |

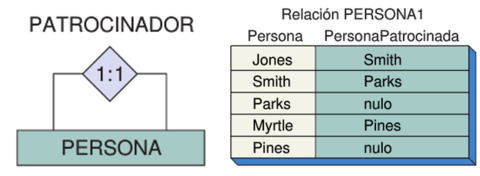

Relación RECURSIVA | Es la relación que se da entre entidades de la misma clase. |
Tipos de relación Recursiva. | Uno a uno: Los renglones de la entidad padre e hijo se colocan en el mismo renglón. Uno a muchos: Aquí se coloca el campo llave de la entidad padre en las del hijo. Muchos a muchos: Aquí se coloca el campo llave de la entidad padre en las del hijo y viceversa |

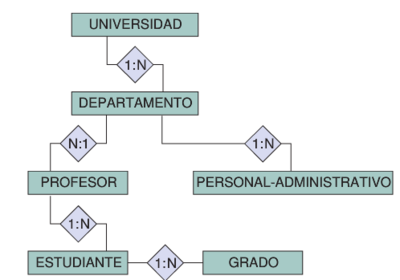

Estructura de ÁRBOL | Es una estructura de datos en la cual tiene una representación jerárquica, sus elementos solo tienen relaciones uno a muchos con otro. (1:N), está conformada de una ráiz (padre), nodos, y ramas (relaciones). |
Valores NULOS | Es un valor de un atributo que nunca se ha asignado o identificado. Un valor nulo puede significar: Que el valor es desconocido. Que no es apropiado. Que el valor se acepta en blanco. |
Red Simple | Es una estructura de datos donde los elementos solo tienen relaciones de uno a muchos y pueden tener más de un padre, siempre y cuando sean de tipos diferentes. |
Red Compleja | Es una estructura de datos de elementos en la cual cuando menos una de las relaciones es de muchos a muchos, y puede contener otro tipo de grados de relación. |
