| Question | Answer |
| Sobre o AutoCAD(Desenho auxiliado por computador) | -É uma ferramenta utilizada para o desenho de diversos produtos em inúmeras áreas -Fabricado pela Autodesk -É plataforma mais usado no mundo, domina perto do 70% do mercado mundial de CAD -Deve seguir normas dadas pela ABNT |
| Qual recurso é bastante utilizado no AutoCAD? | além do 2d, é o efeito de ver os objetos em 3 dimensões (altura, largura e profundidade) ou efeito 3D como é conhecido. |
| Como funciona o sistema CAD? | como uma prancheta eletrônica |
| AutoCAD 2015-Evolução | -Uso e design moderno -Tema "Dark" que realça a função dos botões -Os recursos 2D e 3D são mais rápidos -Botões reposicionados para melhor interação do usuário |
| .dwg | -É um dos formatos de dados de projeto mais usados -É compatível com o AutoCAD -Criado em 1982 |
| .dxf | -São arquivos de intercambio de desenhos, usados para transferir dados entre diversos aplicativos -Fornece uma representação exata dos dados contidos no .dwg |
| .bak | são gerados automaticamente e ficam junto com o .dwg |
| .ac$ | é o arquivo de autossalvamento feito a cada 10 min |
| Janela Windows(Azul) | seleciona somente o que tiver totalmente dentro dela |
| Janela Windows(Verde) | seleciona tudo que tocar, abrangendo todo objeto |
| F3(Osnap) | os comandos de ancoragem são como um imã, que atrai para o ponto desejado a inserção de um ponto, linha ou objeto |
| Escala | toma como ponto de referencia, tem o fator de escala e o valor do objeto |
| Explodir | segmenta objetos múltiplos em elementos menores |
| Matriz retangular | cria cópias simultâneas em linhas e colunas |
| Polilinha | embora se crie vários segmentos ela permanece como sendo uma só entidade |
| Múltiplos pontos | insere pontos na área gráfica |
| Dividir | cria um objeto de ponto ou blocos espaçados por igual |
| Spline | constrói polilinhas com formas mais curvas |
| Planta baixa | um desenho esquemática representado a partir de um corte horizontal a 1,50 m a partir da base do edifício |
| Bloco | funciona como um carimbo, reproduzindo o mesmo objeto com seus padrões |
| Camadas | atua como se fosse uma folha de papel transparente, contendo informações técnicas onde sobrepostas umas as outras se organizam e agrupam diferentes informações do projeto |
| Dimensionamento | acrescenta medidas a um desenho, cotas |
| Ribbon(faixa de opções) | -conjunto de abas horizontais que apresenta a maior parte das funções necessárias -as setinhas perto de certas ferramentas tem um menu com mais opções chamado fly out |
| View Cube | possui ferramentas de observação e que permite observar através de vistas ou orbitando o projeto |
| Barras de navegação | possui ferramentas de visualização, será visto com mais detalhes no capitulo de comandos de visualização |
| Guia Padrão | opções de desenho, cotas, camadas, ferramentas de texto, tabelas, cotas, blocos, copiar e colar, zoom, etc |
| Guia Inserir | edição e inserção de blocos, importação de objetos e outros arquitvos |
| Guia Anotação | textos, cotas, anotações e tabelas |
| Guia Paramétrico | distancia, área, calculadora |
| Guia Vista | coordenadas, propriedade de objetos, modo de exibição da área gráfica |
| Guia Saida | relacionado a impressão, publicação e envio de arquivos |
| Linha de comando | permite a visualização da digitação do comando (teclando F2 a janela de texto aparece maximizada, listando todas as ações produzidas) |
| Barra de status | traz botões do tipo liga/desliga |
| UCS | Unidade de Sistema de Coordenadas |
| Coordenadas absolutas cartesianas | trabalham como se fosse a introdução de coordenadas de pontos num gráfico, tem como base o zero absoluto(intersecção do X e Y) |
| Coordenadas relativas cartesianas (@X,Y) | especificam uma distancia em relação ao ultimo ponto, podendo ser cartesianas ou polares |
| Coordenada relativa polar (@Distancia<Angulo) | necessita do comprimento L e a abertura do angulo medida entre o eixo zero e a linha na qual pretende realizar |
| Coordenadas automáticas ortogonais | é utilizado direcionando o mouse para o lado que se quer construir a linha horizontal ou vertical (ORTHO-F8 ligado) |
| Coordenadas automáticas polares | Ao movimentar o cursor perto dos ângulos polares caminhos de alinhamentos e tooltips são exibidos |
| Comando Pan | desloca a tela numa determinada distancia sem alterar os limites do desenho, a escala e a ampliação da vista |

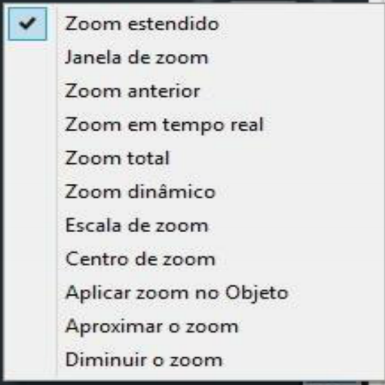

| Tipos de zoom |
Image:
Capturar (image/png)
|
