POTENCIA
- Realizacion de trabajo por unidad de tiempo
- Velocidad a la cual se hace un trabajo
- Velocidad a la cual se hace un trabajo
- Potencia Eléctrica
- Velocidad a la que se
consume la energia
- Velocidad a la que se
consume la energia
- Potencia Aparente
- Es la suma vectorial de las
potencias activa y reactiva
- Es la suma vectorial de las
potencias activa y reactiva
- Potencia Activa
- Esta potencia es la que se transforma en energía en
los receptores, la que disipan por la parte de
resistencia que tienen, la única que se transforma en
energía útil.
- Como las señales eléctricas en c.a. son una onda sinodal, que varían con el
tiempo, la fórmula de la potencia depende de la gráfica de la tensión y la
intensidad, de cuanto se retrasa una de la otra, por eso se debe utilizar el
ángulo a través de coseno del ángulo ρ (fi), ángulo de retraso de la onda de la
tensión con respecto a la onda de la intensidad.

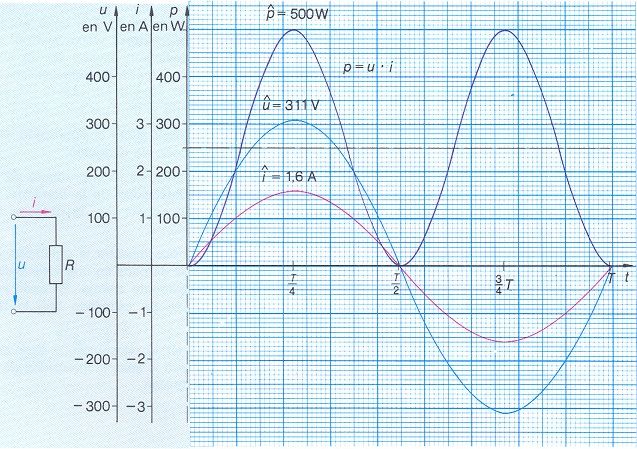

- Circuito resistivo puro
- La V y la I están en fase. ángulo de desfase 0º; coseno 0º = 1. El factor de
potencia en receptores de resistencias puras es 1. Se llaman circuitos R.
- La V y la I están en fase. ángulo de desfase 0º; coseno 0º = 1. El factor de
potencia en receptores de resistencias puras es 1. Se llaman circuitos R.

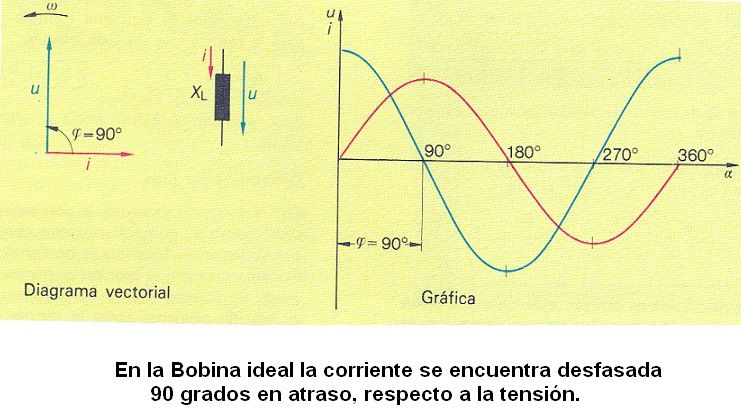

- Circuito inductivo puro
- La V está adelantada 90º respecto a la I. ángulo de
desfase 90º, coseno 90º = 0; el factor de potencia es
0. Se llaman circuitos L.
- La V está adelantada 90º respecto a la I. ángulo de
desfase 90º, coseno 90º = 0; el factor de potencia es
0. Se llaman circuitos L.

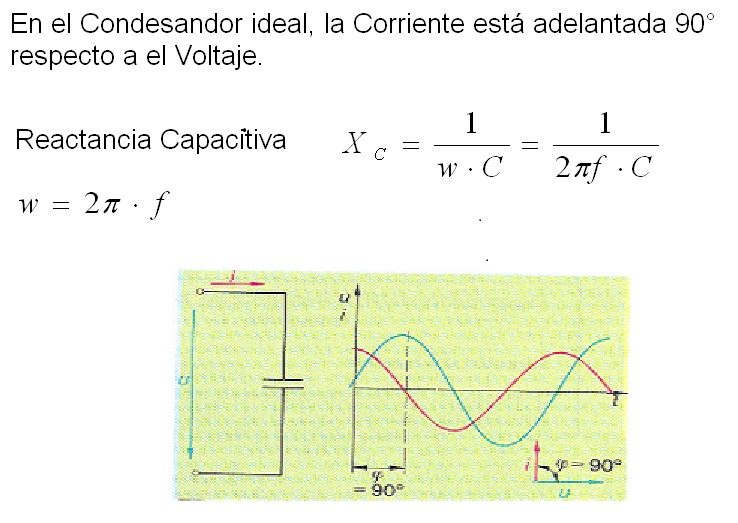

- Circuito capacitivo puro
- La V está atrasada 90º respecto a la I. ángulo de
desfase -90º, coseno -90º = 0; el factor de potencia 0.
Se llaman circuitos C.
- La V está atrasada 90º respecto a la I. ángulo de
desfase -90º, coseno -90º = 0; el factor de potencia 0.
Se llaman circuitos C.
- Circuito resistivo puro
- Como las señales eléctricas en c.a. son una onda sinodal, que varían con el
tiempo, la fórmula de la potencia depende de la gráfica de la tensión y la
intensidad, de cuanto se retrasa una de la otra, por eso se debe utilizar el
ángulo a través de coseno del ángulo ρ (fi), ángulo de retraso de la onda de la
tensión con respecto a la onda de la intensidad.
- El coseno ρ también se conoce como "Factor de Potencia",
es el ángulo de desfase entre la V y la I.
- El coseno ρ también se conoce como "Factor de Potencia",
es el ángulo de desfase entre la V y la I.
- Esta potencia es la que se transforma en energía en
los receptores, la que disipan por la parte de
resistencia que tienen, la única que se transforma en
energía útil.
- Potencia Reactiva
- Es la potencia que solo tienen los circuitos que tengan parte inductiva o capacitiva
(LC) y no se transforma en energía, no produce trabajo útil, por eso podemos
considerarla incluso una pérdida. Se representa por la letra Q.
- Es la potencia que solo tienen los circuitos que tengan parte inductiva o capacitiva
(LC) y no se transforma en energía, no produce trabajo útil, por eso podemos
considerarla incluso una pérdida. Se representa por la letra Q.
