CALCULO PARA LA GENERACION DE
ENERGIA
- Clasificacion de las maquinas eolicas
- Según la posición de su eje de giro
- Eólicas de eje horizontal
- Molino americano multipala
- Para bombeo de agua
Velocidad 10 a 40 rpm
Consta de 8 a 36 palas
Diámetro de 2 a 8 m
Alturas de bombeo de
hasta 200 m
- Par de arranque
elevado, pueden
desarrollar
grandes esfuerzos
con baja
velocidad del
viento
- FORMULA: P=0.15 * D2 * V3
Potencia máxima (P) desarrollada:
Donde: v – velocidad del viento D –
diámetro del área barrida o del
rotor.
- Para bombeo de agua
Velocidad 10 a 40 rpm
Consta de 8 a 36 palas
Diámetro de 2 a 8 m
Alturas de bombeo de
hasta 200 m
- Molino americano multipala
- Eólicas de eje vertical
- LA PANEMONA
- Suelen usarse en
bombeo de agua
aunque el uso más
extendido con rotores
de diversos tamaños es
el publicitario.
- FORMULA: P=1/2 pSv[C1 (v-v)2-C2(v+v)2]
- P – potencia máxima p- densidad
del aire C1 y C2 – factores de forma
v ’ – velocidad lineal de la panémona
(v + v ‘); (v – v ‘) – velocidades
relativas del aire respecto de la
superficie S – sección transversal del
rotor
- P – potencia máxima p- densidad
del aire C1 y C2 – factores de forma
v ’ – velocidad lineal de la panémona
(v + v ‘); (v – v ‘) – velocidades
relativas del aire respecto de la
superficie S – sección transversal del
rotor
- Suelen usarse en
bombeo de agua
aunque el uso más
extendido con rotores
de diversos tamaños es
el publicitario.

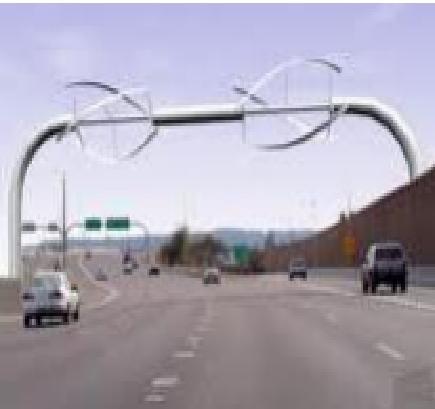

- ROTOR SAVONIUS
- Son rotores de doble
efecto. Se usan tanto
para el bombeo de
agua como para la
producción de
electricidad.
- FORMULA:P=0.18 * h*D*v3
- Son rotores de doble
efecto. Se usan tanto
para el bombeo de
agua como para la
producción de
electricidad.
- LA PANEMONA
- Eólicas de eje horizontal
- Segun la velocidad de giro del rotor
- Eólicas lentas

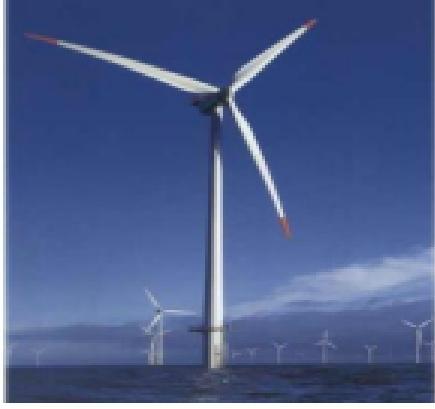

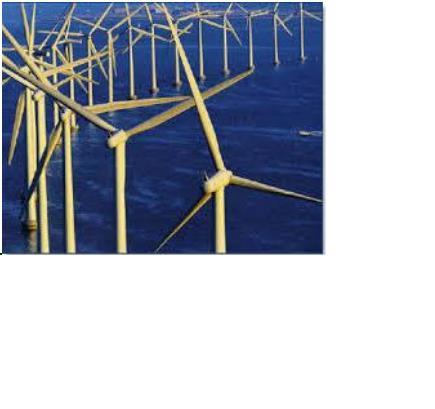

- Eólicas rápidas
- Para generación
de electricidad
- Velocidad 10 a 100
rpm. Consta de 8 a 36
palas Diámetro de 1 a
50 m Máquinas
pequeñas – 2 a 7
palas y potencias
entre 50 y 1500 W
Máquinas grandes– 3
palas y potencias
entre 150 y 750 kW
- FORMULA:
P=0.29*Cp*D2*v3
Cp – coeficiente de
eficiencia del
aerogenerador (0,2
a 0,45 en función
de la velocidad de
giro y velocidad del
viento incidente; >
D > Cp ) v –
velocidad del
viento D –
diámetro del rotor
- Velocidad 10 a 100
rpm. Consta de 8 a 36
palas Diámetro de 1 a
50 m Máquinas
pequeñas – 2 a 7
palas y potencias
entre 50 y 1500 W
Máquinas grandes– 3
palas y potencias
entre 150 y 750 kW
- Para generación
de electricidad
- Eólicas lentas

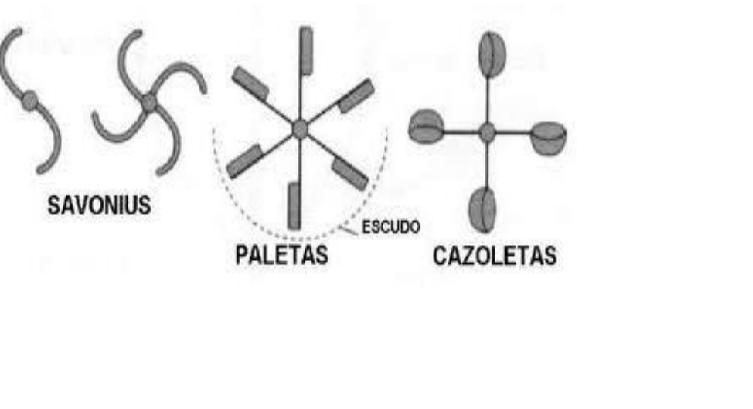

- Según la forma de las palas utilizadas
- Savonius
- Paletas
- Cazoletas
- Savonius
- Según la posición de su eje de giro
