ELECTROCINÉTICA

ELECTROCINÉTICA

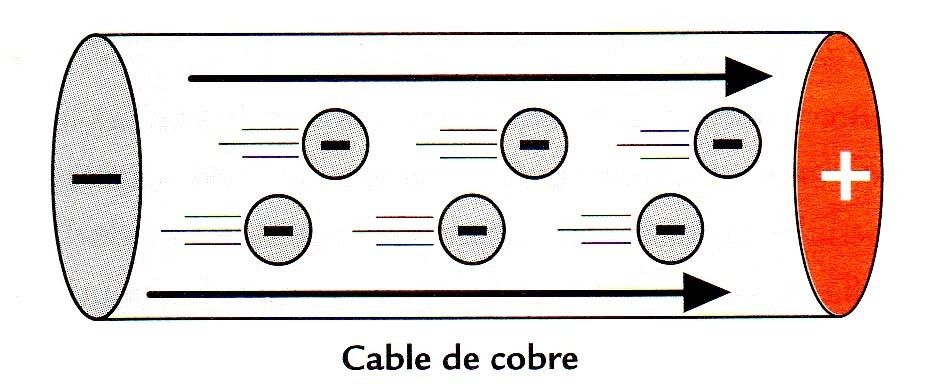

1. CORRIENTE ELÉCTRICA

   • Flujo de carga eléctrica que recorre un material
     • Un material conductor posee gran cantidad de electrones libres, por lo que es posible el paso de la electricidad a través del mismo.
   • Produce un campo magnético
   • Existe en un lugar cuando una carga neta se transporta desde ese lugar a otro en dicha región.
   • Incluso sin aplicarles un campo eléctrico desde afuera, se mueven a través del objeto de forma aleatoria debido a la energía calórica
     • En el caso de que no hayan aplicado ningún campo eléctrico, cumplen con la regla de que la media de estos movimientos aleatorios dentro del objeto es igual a cero.

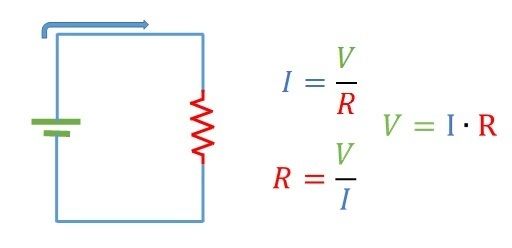

   • Según la ley de Ohm, la intensidad de la corriente es igual a la tensión de la fuente dividido por la resistencia que oponen los cuerpos:

2. RESISTENCIA Y RESISTIVIDAD DE MATERIALES

   • Resistencia eléctrica (R)

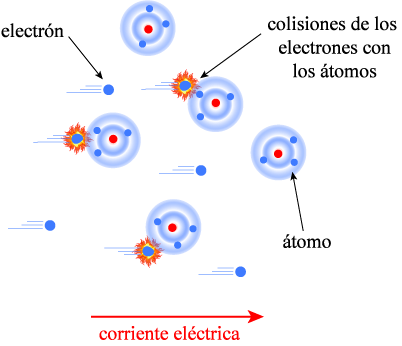

     • Oposición que presentan los materiales para que fluya la corriente eléctrica a través de ellos
     • la resistencia eléctrica se mide en ohm, cuyo símbolo es: Ω
   • Resistividad eléctrica
     • Propiedad específica de la materia que mide la dificultad que presenta una sustancia para conducir la corriente eléctrica
     • Entre mayor sea la resistividad de una sustancia, menor será su capacidad para conducir la corriente eléctrica
     • Depende del material del que está hecho el conductor, y no de su forma
     • Es una propiedad intensiva

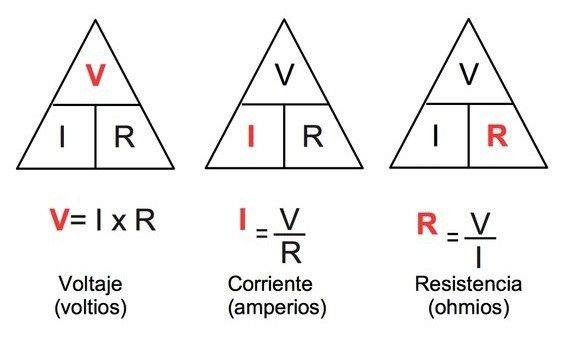

3. LEY DE OHM

   • Esta ley establece:
   • "La corriente que fluye a través de un conductor es proporcional a la fuerza electromotriz aplicada entre sus extremos, teniendo en cuenta que la temperatura y demás condiciones se mantengan constantes."
   • Se usa para determinar la relación entre tensión, corriente y resistencia en un circuito eléctrico
   • La ley de Ohm recibió su nombre en honor al físico alemán Georg Ohm (1789-1854) y aborda las cantidades clave en funcionamiento en los circuitos
   • La ley de Ohm puede usarse para validar
     • Valores estáticos de los componentes del circuito
     • Niveles de corriente
     • Suministros de voltaje
     • Caídas de tensión

4. CIRCUITOS ELÉCTRICOS

   • Conjunto de elementos conectados entre si por los que puede circular una corriente eléctrica

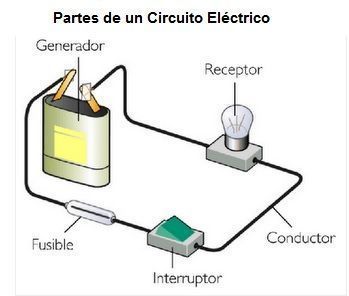

   • Los elementos que forman un circuito eléctrico básico son
     • Generador
       • Son la fuente de energía
     • Conductores
       • Es por donde se mueve la corriente eléctrica de un elemento a otro del circuito
     • Receptores
       • Son los elementos que transforman la energía eléctrica que les llega en otro tipo de energía
     • Elementos de mando o control
       • Permiten dirigir o cortar a voluntad el paso de la corriente eléctrica dentro del circuito
     • Elementos de protección
       • Protegen los circuitos y a las personas cuando hay peligro o la corriente es muy elevada y puede haber riesgo de quemar los elementos del circuito

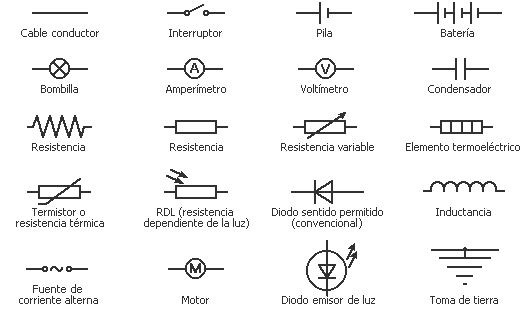

   • SIMBOLOGÍA

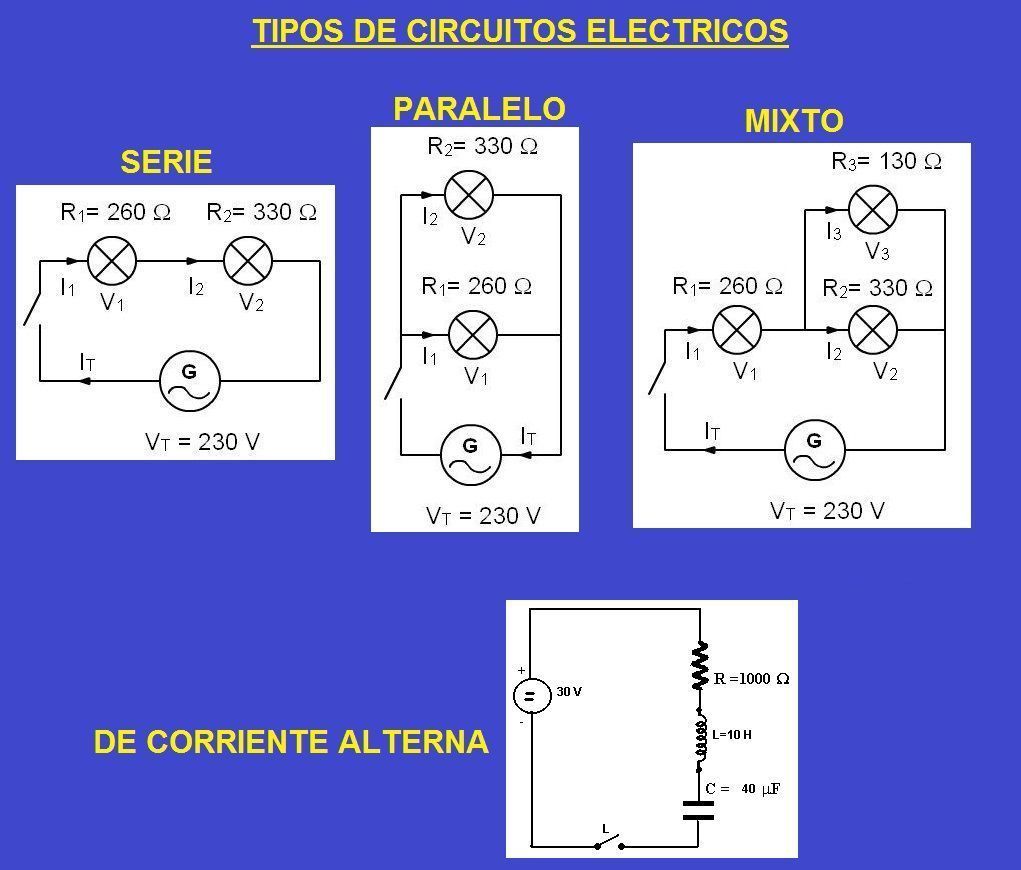

   • Tipos de circuitos eléctricos
     • Receptor
     • En Serie
     • En Paralelo
     • Mixtos (Serie-Paralelo)
     • De Corriente Alterna

5. ENERGÍA Y POTENCIA ELÉCTRICA

   • La unidad de energía eléctrica más utilizada es el Kilovatio-hora (KWh), y se define como la energía consumida por un aparato de potencia 1 KW durante una hora.
   • Es la energía eléctrica que circula por un circuito en un tiempo dado
   • La potencia eléctrica mide la cantidad de energía eléctrica que un receptor consume en un tiempo dado.
     • Su unidad es el Vatio, un múltiplo del watio es el Kilowatio, 1 KW = 1000 W.
