ESTRUCTURAS Y PARTES DE LAS
ESTRUCTURAS
- ¿Qué es una Estructura?
- Descripción La estructura es la disposición y orden de las partes dentro
de un todo. También puede entenderse como un sistema de conceptos
coherentes enlazados, cuyo objetivo es precisar la esencia del objeto de
estudio.
- Tipos de Cargas en las
Estructuras
- - Cargas
Fijas:
- Cargas Fijas: las que no varían sobre la estructura. Siempre tienen el mismo valor. Por ejemplo el propio peso de
la estructura y el de los cuerpos que siempre están en la estructura.

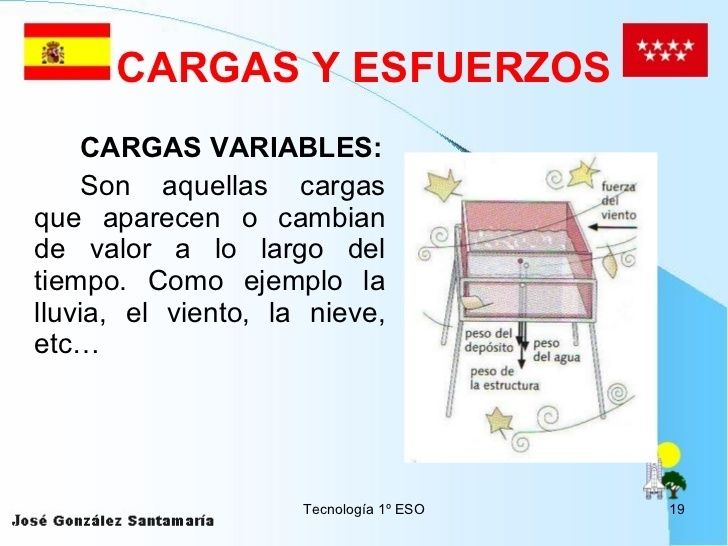

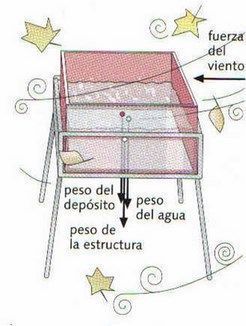

- Cargas Variables:
- carga variable: Carga externa movible sobre una estructura que incluye el peso de la misma junto con el
mobiliario, equipamiento, personas, etc., que actúa verticalmente, por tanto no incluye la carga eólica.
- Esfuerzos en las
Estructuras
- ¿Qué es un
esfuerzo?.
- es la fuerza interna que experimentan los elementos de una estructura cuando son sometidos a fuerzas
externas. soportar estos esfuerzos sin romperse ni deformarse.
- ejemplo para que quede más
claro.
- Cuando te tiras de un dedo de la mano notas una tensión en su interior que te causa cierta molestia
también soportan en su interior unas tensiones internas o esfuerzos que no somos capaces de verlos.

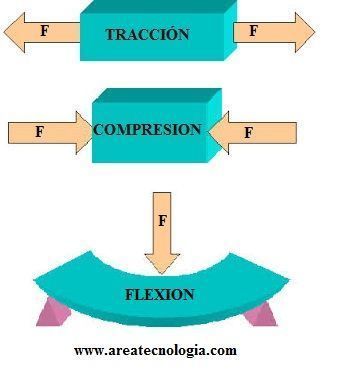

- 5 tipos de esfuerzos
diferentes.

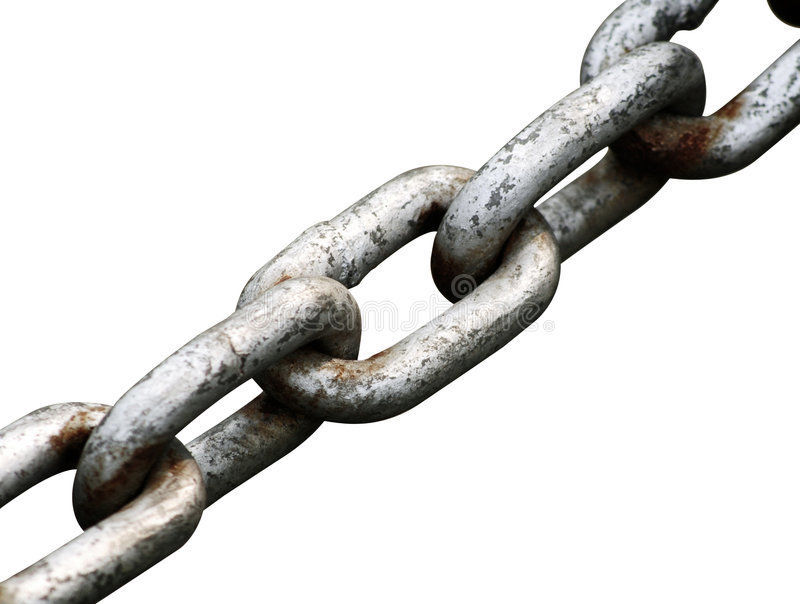

- Esfuerzo de
Tracción:

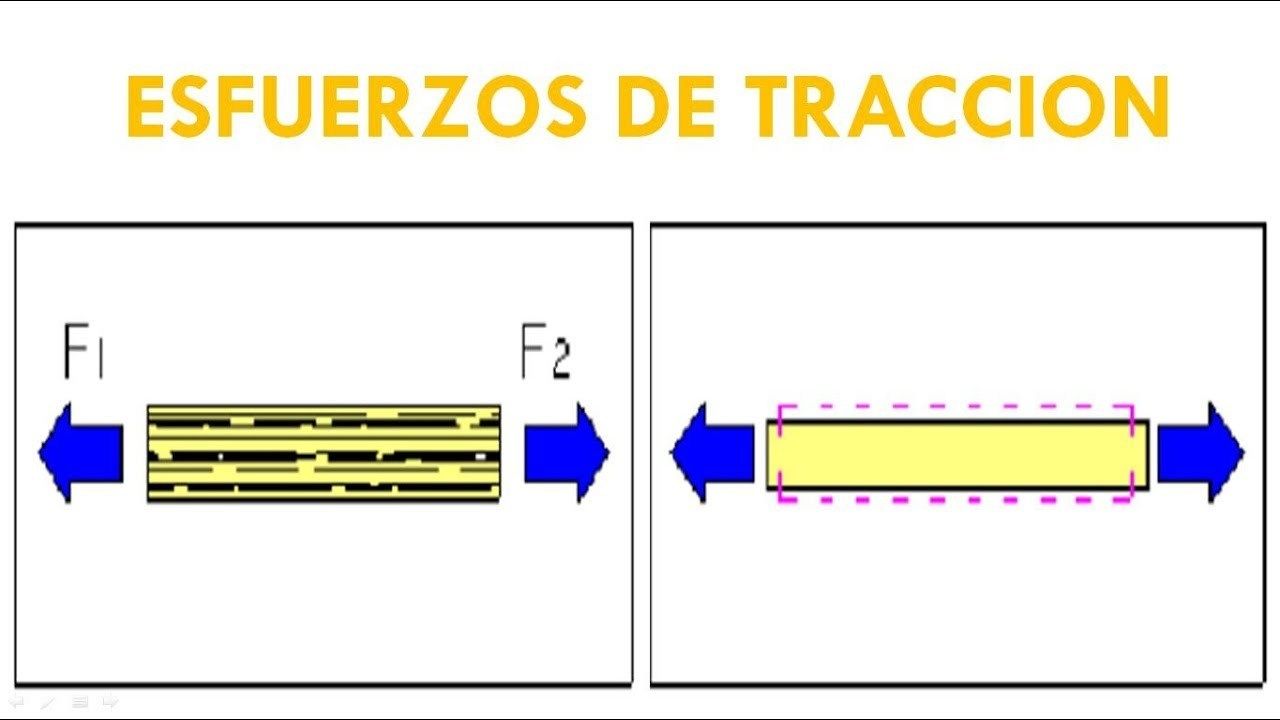

- esfuerzo interno a que está sometido un cuerpo por la aplicación de dos fuerzas que actúan en sentido
opuesto, y tienden a estirarlo.

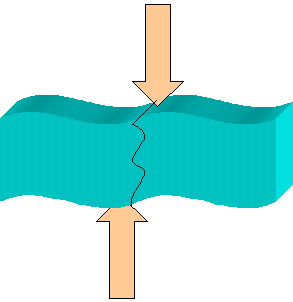

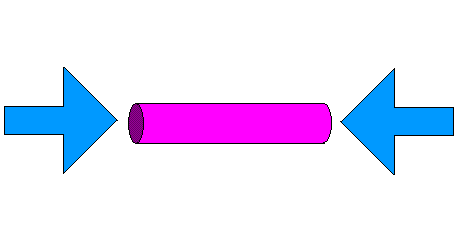

- Esfuerzo de Compresión:
- puede ser un proceso físico o mecánico que consiste en someter a un cuerpo a la acción de dos fuerzas
opuestas para que disminuya su volumen.
- Esfuerzo de
Flexión :
- n elemento está sometido a un esfuerzo de flexión, cuando las fuerzas que actúan sobre él, tienden a
curvarlo.
- Esfuerzo de

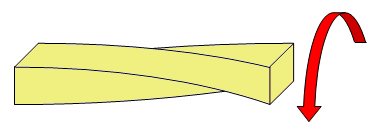

Torsión:
- Se define como la capacidad torsión de objetos en rotación alrededor de un eje
fijo.
- Esfuerzo de
Cortadura
- El esfuerzo cortante, de corte, de cizalla o de cortadura es el esfuerzo interno o resultante de las tensiones
paralelas a la sección transversal de un prisma mecánico como por ejemplo una viga o un pilar.

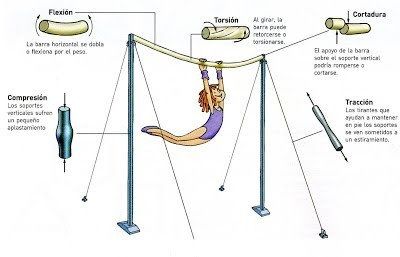

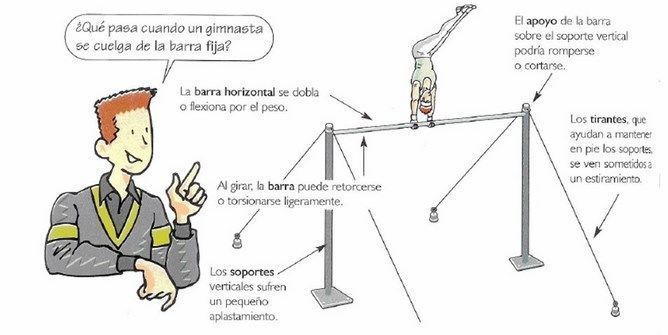

- ejemplos en una estructura para un
columpio:
- Condiciones de las
Estructuras

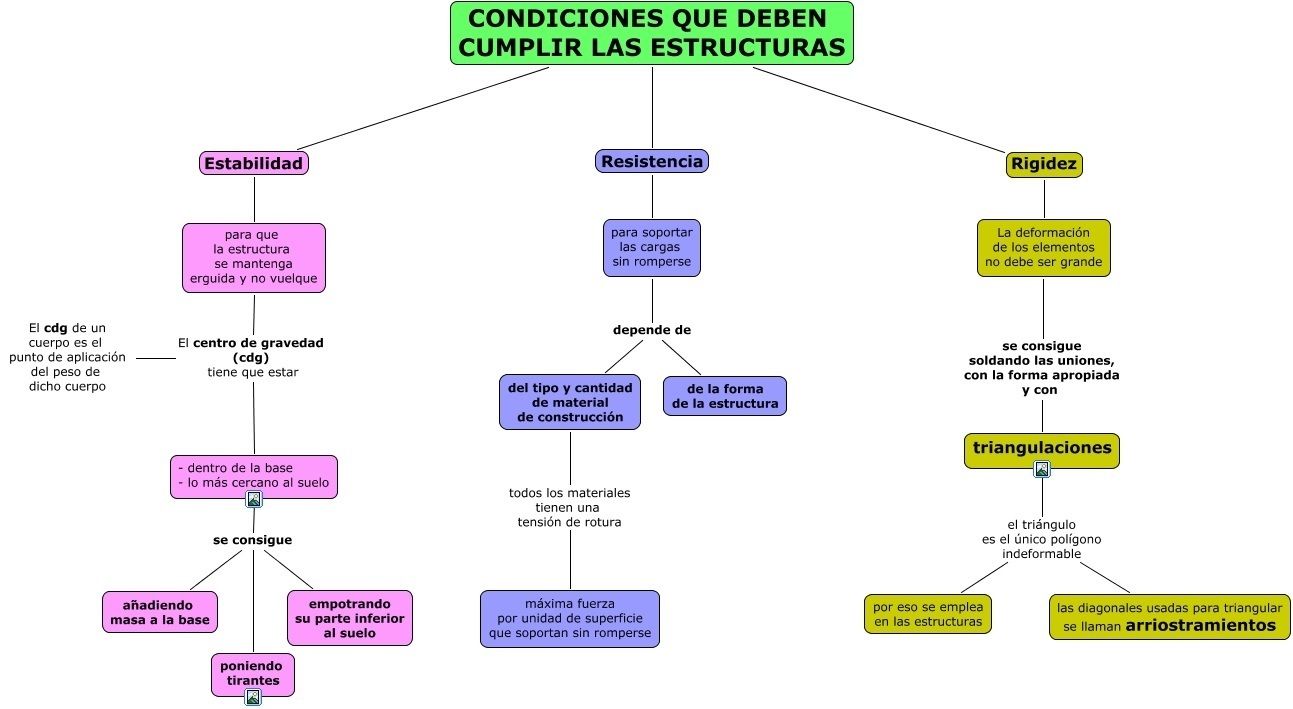

- Adeas de otras propiedades particulares, las estructuras tienen que cumplir con tres condiciones: la
resistencia, rigidez y estabilidad. A continuación tienes un mapa conceptual que explica estas tres
condiciones. Si pinchas encima de la imagen accederás al archivo interactivo externo.
- 1.que sea rígida: es decir que no se deforme o se deforma dentro de unos límites. Para conseguirlo se
hace triangulando, es decir con forma de triangulo o con sus partes en forma de triangulo.
- 2que sea rígida: es decir que no se deforme o se deforma dentro de unos límites. Para conseguirlo se
hace triangulando, es decir con forma de triangulo o con sus partes en forma de triangulo.
- debe ser resistente: es decir que cada elemento de la estructura sea capaz de soportar el esfuerzo al que se va a
ver sometido (que no rompa)
- debe ser los más ligera posible, así ahorraremos en material, tendrá menos cargas fijas y será más
barata.
- Tipos de Estructuras

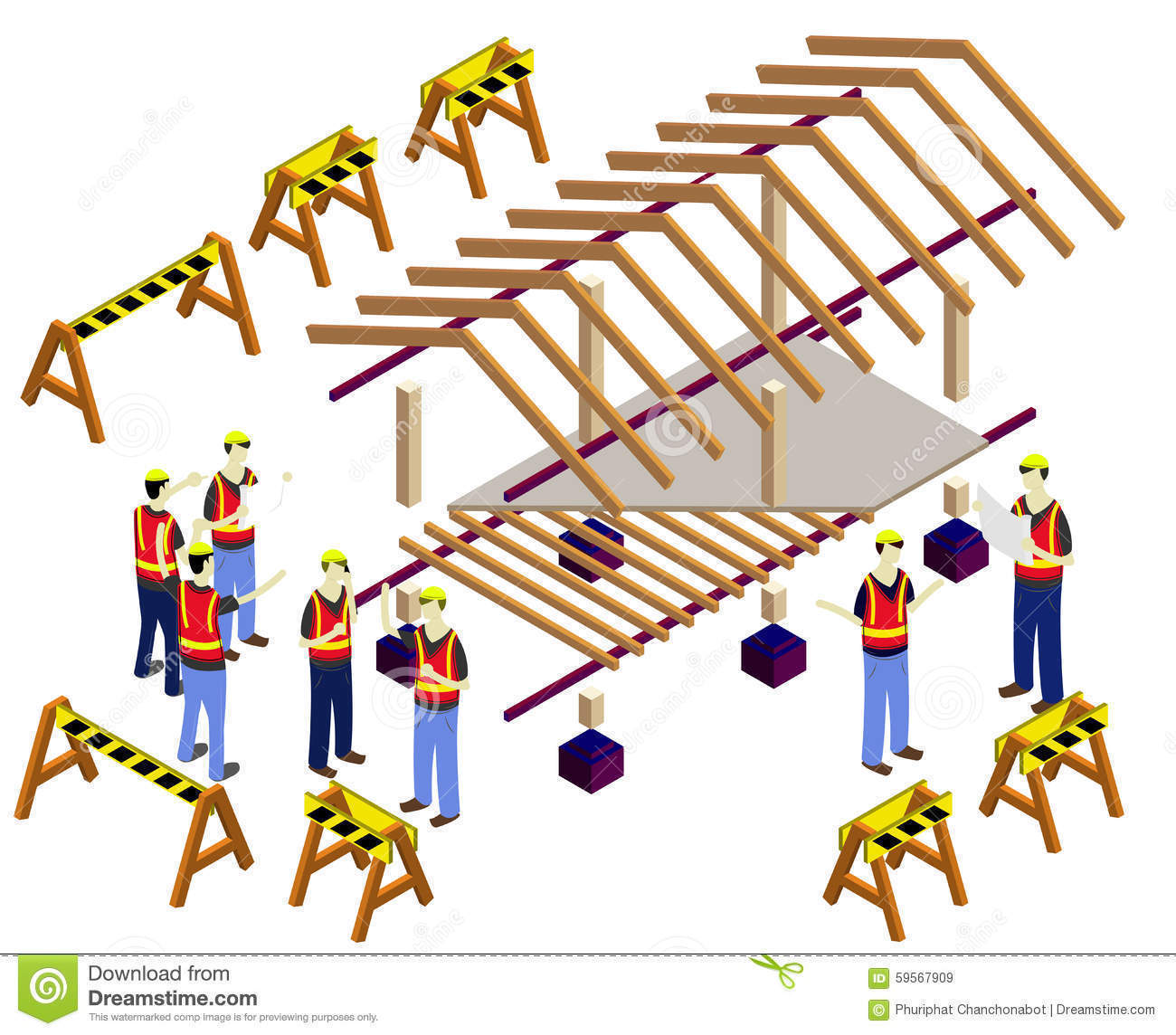

- Estructuras
Entramadas

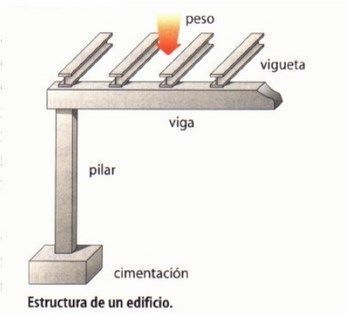

- Son las estructuras que se utilizan en nuestros edificios de hoy en
día.

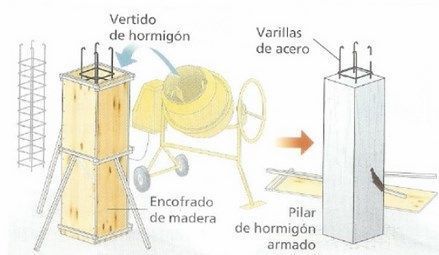

- Las casas y edificios actuales son todos estructuras entramadas. En este tipo de estructuras es muy importante la
construcción de pilares (elementos verticales) y vigas (elementos horizontales). Los pilares suelen hacerse de
hormigón armado y se construyen en el mismo sitio donde se hace la estructura. Mira como se hace un pilar de
hormigón armado: construccion pilar de hormigon armado Si quieres saber todos los pasos para la construcción
de una estructura
- Estructuras
Trianguladas
- Son estructuras formadas por elementos lineales de poca sección denominadas barras que crean
superficies estructurales planas o tridimensionales mediante la repetición de formas triangulares.

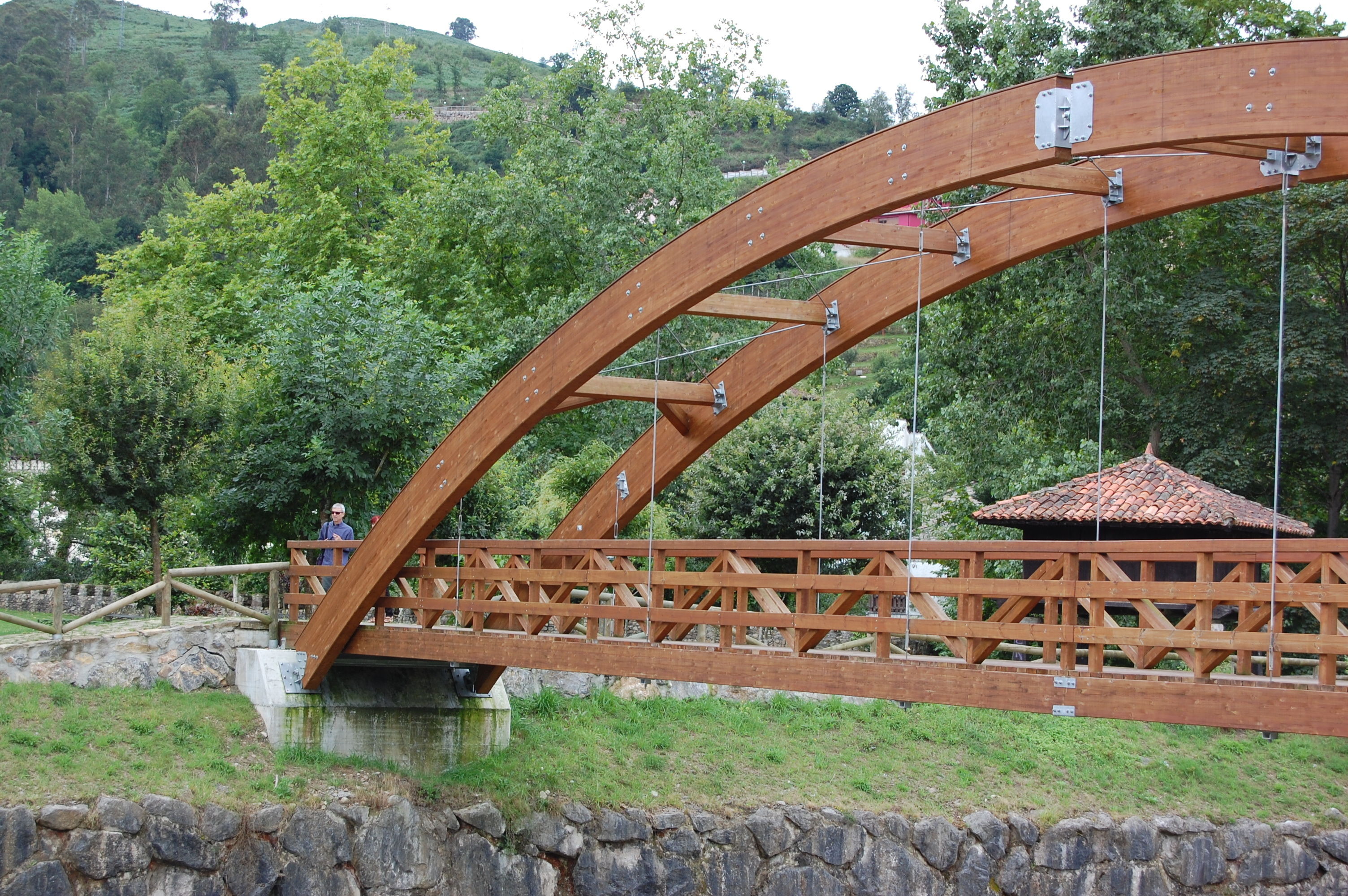

- Estructuras Colgantes
- Se basan en empleo de elementos tipo cable o cuerda, denominados tirantes; que funcionan únicamente a tracción
y sirven para sustentar otros elementos. Es la estructura típica de los puentes colgantes.
- Estructuras
Laminadas
- Están formadas por láminas. Un ejemplo son la carrocería de los coches, las carcasas de los televisores, de
los móviles, etc.
- Estructuras
Masivas
- Son estructuras que se construyen acumulando material, sin dejar apenas hueco entre él. Un ejemplo son
las pirámides.
- Estructuras
Abovedadas
- Los arcos y las bóvedas están formados por piezas denominadas dovelas que trabajan resistiendo las fuerzas
que reciben y transmiten, llamadas empujes, mediante esfuerzos de compresión. Estructura abovedada de la
zona del cimborrio de la Catedral de Burgos. Manuel Torres Búa.
- Videos que podrian
interesarte
- https://youtu.be/1XtYbxAuCsQ
- https://www.youtube.com/watch?v=9UIv1aWDh5E
- Presentado por: Juan Sebastian Angulo Guarin
- Grado:
902
- 21 marzo
2020
- Para : Luis Edmundo Padilla
Niño
- Muchas gracias por su
atencion
- Muchas gracias por su
atencion
- Para : Luis Edmundo Padilla
Niño
- 21 marzo
2020
- Grado:
902
- https://youtu.be/1XtYbxAuCsQ
- Los arcos y las bóvedas están formados por piezas denominadas dovelas que trabajan resistiendo las fuerzas
que reciben y transmiten, llamadas empujes, mediante esfuerzos de compresión. Estructura abovedada de la
zona del cimborrio de la Catedral de Burgos. Manuel Torres Búa.
- Son estructuras que se construyen acumulando material, sin dejar apenas hueco entre él. Un ejemplo son
las pirámides.
- Están formadas por láminas. Un ejemplo son la carrocería de los coches, las carcasas de los televisores, de
los móviles, etc.
- Se basan en empleo de elementos tipo cable o cuerda, denominados tirantes; que funcionan únicamente a tracción
y sirven para sustentar otros elementos. Es la estructura típica de los puentes colgantes.
- Estructuras Colgantes
- Son estructuras formadas por elementos lineales de poca sección denominadas barras que crean
superficies estructurales planas o tridimensionales mediante la repetición de formas triangulares.
- Estructuras
Trianguladas
- Son las estructuras que se utilizan en nuestros edificios de hoy en
día.
- Estructuras
Entramadas
- Tipos de Estructuras
- debe ser resistente: es decir que cada elemento de la estructura sea capaz de soportar el esfuerzo al que se va a
ver sometido (que no rompa)
- 2que sea rígida: es decir que no se deforme o se deforma dentro de unos límites. Para conseguirlo se
hace triangulando, es decir con forma de triangulo o con sus partes en forma de triangulo.
- 1.que sea rígida: es decir que no se deforme o se deforma dentro de unos límites. Para conseguirlo se
hace triangulando, es decir con forma de triangulo o con sus partes en forma de triangulo.
- Adeas de otras propiedades particulares, las estructuras tienen que cumplir con tres condiciones: la
resistencia, rigidez y estabilidad. A continuación tienes un mapa conceptual que explica estas tres
condiciones. Si pinchas encima de la imagen accederás al archivo interactivo externo.
- Condiciones de las
Estructuras
- ejemplos en una estructura para un
columpio:
- El esfuerzo cortante, de corte, de cizalla o de cortadura es el esfuerzo interno o resultante de las tensiones
paralelas a la sección transversal de un prisma mecánico como por ejemplo una viga o un pilar.
- Esfuerzo de
Cortadura
- Se define como la capacidad torsión de objetos en rotación alrededor de un eje
fijo.
- Esfuerzo de
Torsión:
- n elemento está sometido a un esfuerzo de flexión, cuando las fuerzas que actúan sobre él, tienden a
curvarlo.
- Esfuerzo de
Flexión :
- puede ser un proceso físico o mecánico que consiste en someter a un cuerpo a la acción de dos fuerzas
opuestas para que disminuya su volumen.
- Esfuerzo de Compresión:
- esfuerzo interno a que está sometido un cuerpo por la aplicación de dos fuerzas que actúan en sentido
opuesto, y tienden a estirarlo.
- Esfuerzo de
Tracción:
- 5 tipos de esfuerzos
diferentes.
- Cuando te tiras de un dedo de la mano notas una tensión en su interior que te causa cierta molestia
también soportan en su interior unas tensiones internas o esfuerzos que no somos capaces de verlos.
- ejemplo para que quede más
claro.
- es la fuerza interna que experimentan los elementos de una estructura cuando son sometidos a fuerzas
externas. soportar estos esfuerzos sin romperse ni deformarse.
- ¿Qué es un
esfuerzo?.
- Esfuerzos en las
Estructuras
- carga variable: Carga externa movible sobre una estructura que incluye el peso de la misma junto con el
mobiliario, equipamiento, personas, etc., que actúa verticalmente, por tanto no incluye la carga eólica.
- Cargas Variables:
- Cargas Fijas: las que no varían sobre la estructura. Siempre tienen el mismo valor. Por ejemplo el propio peso de
la estructura y el de los cuerpos que siempre están en la estructura.
- - Cargas
Fijas:
- Tipos de Cargas en las
Estructuras
- Descripción La estructura es la disposición y orden de las partes dentro
de un todo. También puede entenderse como un sistema de conceptos
coherentes enlazados, cuyo objetivo es precisar la esencia del objeto de
estudio.
