FUENTES DE ALIMENTACION PARA COMPUTADORAS PARTE 1

Para que una computadora pueda funcionar tiene que tener una fuente electrica que alimente cada uno de los componentes que integra
1. Para esto tiene que tener una fuente de poder donde sus
  1. funciones
    1. transformar la corriente alterna de la linea electrica comercial
      1. en corriente directa
        y al transformarla suministrarle la candidad de enegia que los dispositivos requieren
        y por ultimo proteger los componentes y sistemas a los que le suministran corriente electrica por si hay algun fallo en los circuitos
        principalmente que es mas casual
        cuando hay bajada de corriente electrica
        o subida de corriente electrica
cantidad de voltaje que suministra la fuente de poder a la computadora
1. son de
  1. +3.3 VOLTS
  2. +-5 VOLTS
    1. para ellos 2 son utilizados para circuitos electronicos
      1. MEMORIA RAM
      2. CPU
      3. y otros componentes que trabajan con señales digitales
  3. +-12 VOLTS
    1. Es el encargado de

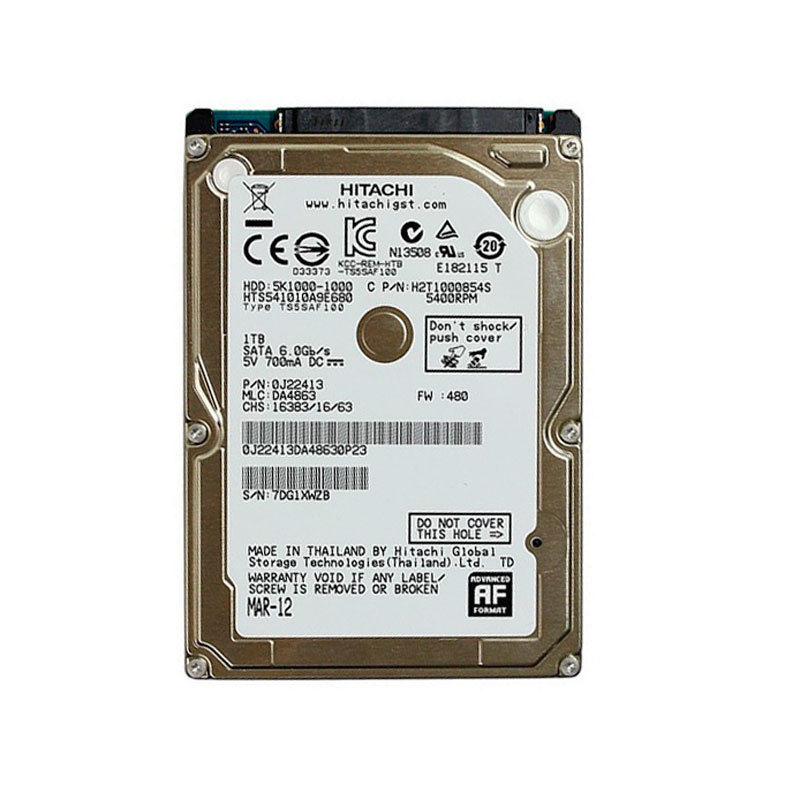

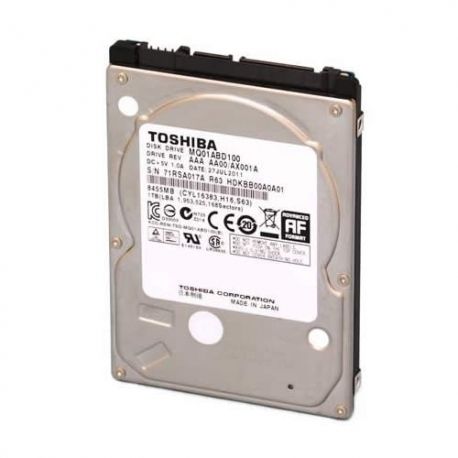

      1. LOS MOTORES DEL DISCO DURO
      2. LOS VENTILADORES

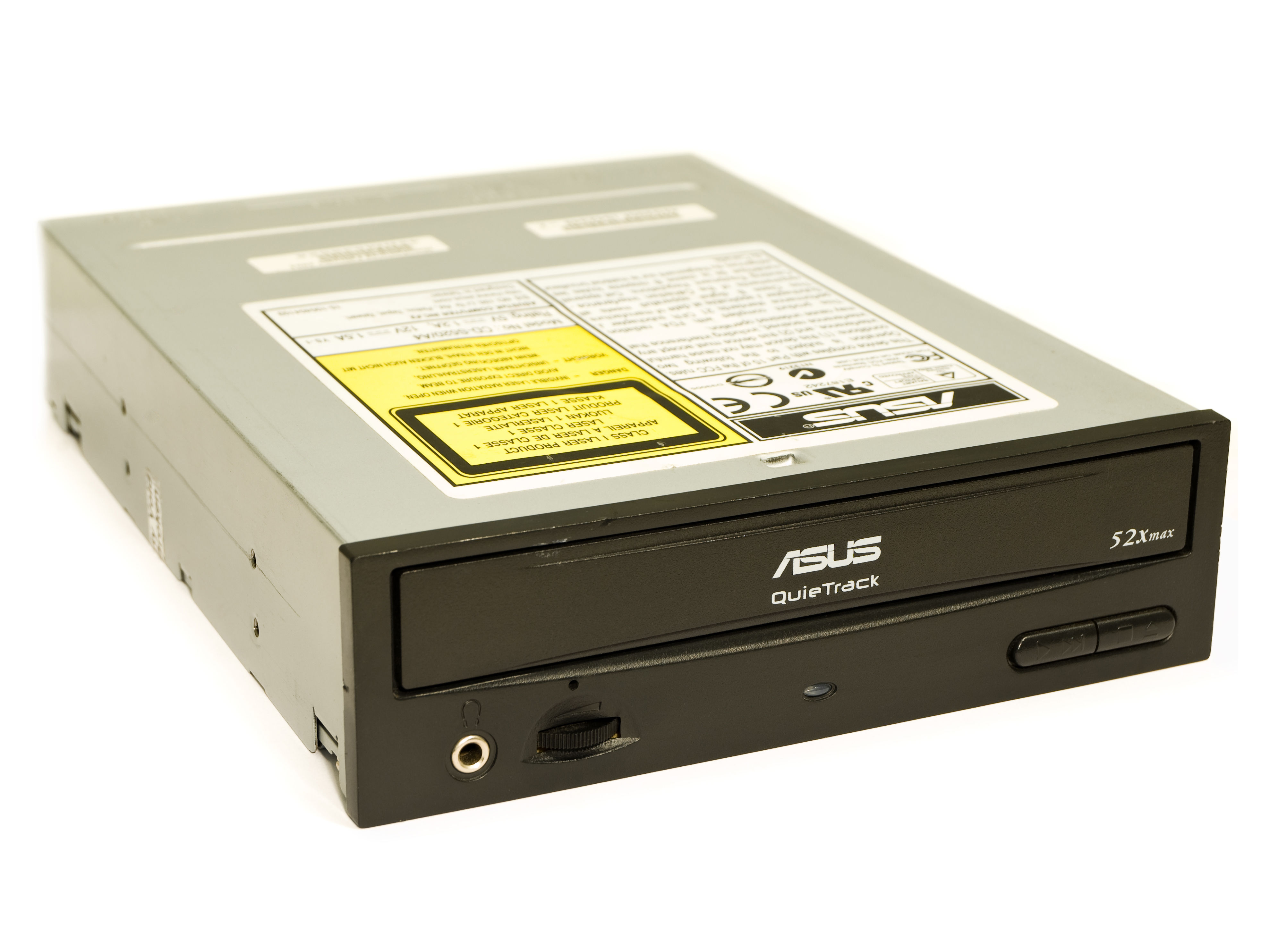

      3. UNIDADES LECTORAS
      4. Y TARJETAS DE VIDEO

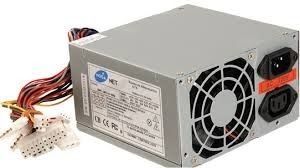

TIPOS DE FUENTES DE ALIMENTACION
1. AT
  1. La fuente de alimentacion AT
    1. Practicamente esta en desuso por las nuevas computadoras
      1. CARACTERISTICAS PRINCIPALES
        Cuenta con un interruptor mecanico
        que al oprimirle apagado corta toda señal de energia y por esto es mas ahorradora
        cuenta con capacidad de energia de
        250 WATTS
        300 WATTS
        350 WATTS
        400 WATTS
        Sus componentes son
        ventilador
        Es el que ayuda a expulsar el aire caliente del gabinete para mantener los circuitos a una temperatura adecuada
        Conector de alimentacion
        resive el cable de alimentacion que viene de resivir la corriente
        selector de voltaje
        permite seleccionar el voltaje de operacion de la fuente
        puede ser de 127 o 240 voltts
        Conector de suministros a otros dispositivos
        permite alimentar cierto tipo de monitores CRT
        CONECTOR AT
        alimenta a la tarjeta madre
        Conector de cuatro terminales MOLEX
        Se utiliza para alimentar
        discos duros
        y unidades opticas
        Conector de cuatro terminales BERG
        Se utiliza para alimentar las disqueteras
        interruptor manual
        Permite encender a la fuente de manera mecanica
2. ATX
  1. Es la fuente mas instaladas en las computadoras
  2. partes
    1. Pulsador de encendido
      1. algunas de estas fuentes integran un interruptor mecanico en la parte posterior para evitar el malgasto de energia cuando se queda en rreposo
    2. las potencias que manejan en watts son
      1. 300 WATTS
      2. 350 WATTS
      3. 400 WATTS
      4. 480 WATTS
      5. 500 WATTS
      6. 630 WATTS
      7. 1200 WATTS
      8. 1350 WATTS
    3. SUS COMPONENTES SON
      1. ventilador
      2. interruptor de seguridad
        permite prender de manera mecanica la fuente
      3. conector de alimentacion
      4. selector de voltaje
      5. conector sata
        se utiliza para alimentar
        disco duros
        y unidades opticas de tipo sata
      6. Conector de cuatro terminales
        se utiliza de manera directa para alimentar el micro-procesador
      7. conector ATX
        se utiliza para alimentar la tarjeta principal
      8. conector de cuatro terminales MOLEX
        se utiliza para alimentar
        discos duros
        unidades opticas
      9. conector de cuatro terminales BERG
        se utiliza para alimentar las disqueteras
