Etapas utilizadas para o procedimento
Metalográfico
- ENSAIOS MACROGRÁFICOS
- Objetivos :
- Examina-se a olho nu ou com pouca ampliação (até
50X). O aspecto de uma superfície. A distribuição e
natureza das falha, impureza e ao processo de
fabricação, qualidade de solda profundidade de
tratamentos térmicos entre outras características.
- Determinar o tipo, forma, tamanho,
local e a intensidade das
continuidades; Identificar o processo
de fabricação da peça; Zonas de
alterações térmica, etc.
- Determinar o tipo, forma, tamanho,
local e a intensidade das
continuidades; Identificar o processo
de fabricação da peça; Zonas de
alterações térmica, etc.
- Etapas:
- 1. Seleção da amostra; 2. Escolha e
localização da região a ser estudada; 3.
Seccionamento; 4. Identificação; 5.
Lixamento; 6. Ataque químico; 7. Análise
metalográfica a olho nu ou com auxílio de
uma lupa;
- 1. Seleção da amostra; 2. Escolha e
localização da região a ser estudada; 3.
Seccionamento; 4. Identificação; 5.
Lixamento; 6. Ataque químico; 7. Análise
metalográfica a olho nu ou com auxílio de
uma lupa;
- Examina-se a olho nu ou com pouca ampliação (até
50X). O aspecto de uma superfície. A distribuição e
natureza das falha, impureza e ao processo de
fabricação, qualidade de solda profundidade de
tratamentos térmicos entre outras características.
- Objetivos :

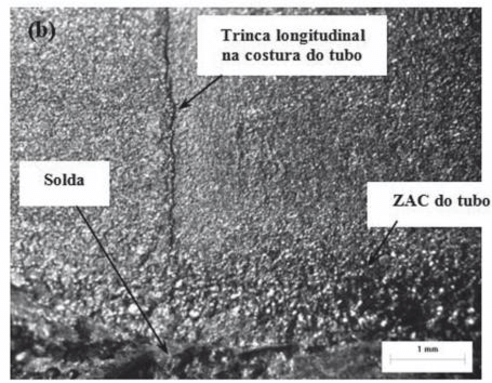

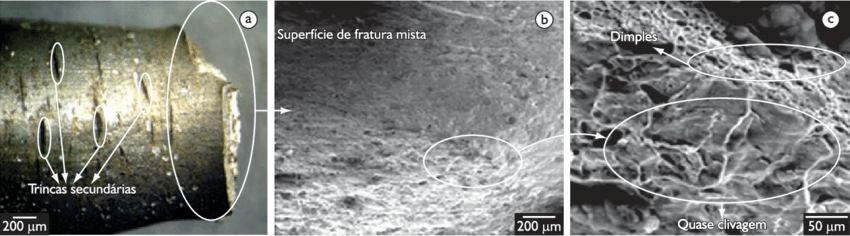

- ENSAIOS MICROGRÁFICOS
- Objetivos:
- Consiste no estudo dos produtos metalúrgicos,
com o auxílio do microscópio, onde se pode
observar as fases presentes e identificar a
granulação do material (Tamanho de grão), o
teor aproximado de carbono no aço, a
natureza, a forma, a quantidade, e a
distribuição dos diversos constituintes ou de
certas inclusões.
- Determinar o tipo de micro
inclusão; Morfologia das fases
presentes; Tipo de tratamento
térmico ou termoquímico;
Granulação (tamanho e forma);
Microconstituintes do material.
- Determinar o tipo de micro
inclusão; Morfologia das fases
presentes; Tipo de tratamento
térmico ou termoquímico;
Granulação (tamanho e forma);
Microconstituintes do material.
- Etapas:
- 1. Seleção da amostra; 2. Escolha e
localização da região a ser estudada; 3.
Seccionamento; 4. Embutimento; 5.
Identificação; 6. Lixamento; 7. Polimento;
8. Ataque (Revelação da microestrutura); 9.
Análise metalográfica microscópio.
- 1. Seleção da amostra; 2. Escolha e
localização da região a ser estudada; 3.
Seccionamento; 4. Embutimento; 5.
Identificação; 6. Lixamento; 7. Polimento;
8. Ataque (Revelação da microestrutura); 9.
Análise metalográfica microscópio.
- Consiste no estudo dos produtos metalúrgicos,
com o auxílio do microscópio, onde se pode
observar as fases presentes e identificar a
granulação do material (Tamanho de grão), o
teor aproximado de carbono no aço, a
natureza, a forma, a quantidade, e a
distribuição dos diversos constituintes ou de
certas inclusões.
- Objetivos:
- Complementos a Metalografia
- Equipamentos dedicados à: 1. Dureza; 2. Resistência
Mecânica; 3. Resiliência; 4. Tenacidade; 5. Composição
química; 6. Espessuras de camadas.
- Equipamentos dedicados à: 1. Dureza; 2. Resistência
Mecânica; 3. Resiliência; 4. Tenacidade; 5. Composição
química; 6. Espessuras de camadas.
- Seleção da Amostra:
- Tamanho e complexidade da
peça; Natureza e condições de
serviço;
- Localização da análise para estudo: Regiões críticas sujeita a
esforços; Regiões típicas centro e superfície da peça.
Orientação do corte: Processo de fabricação, tratamentos
térmicos ou termoquímicos; Forma da peça.
- Localização da análise para estudo: Regiões críticas sujeita a
esforços; Regiões típicas centro e superfície da peça.
Orientação do corte: Processo de fabricação, tratamentos
térmicos ou termoquímicos; Forma da peça.

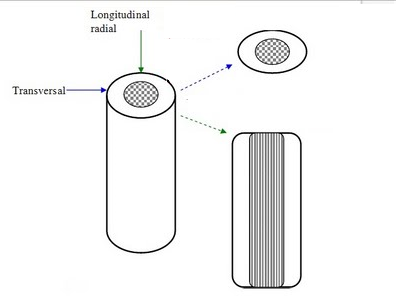

- Seccionamento:
- Corte transversal objetivo de
verificar: Natureza do material: aço,
ferro fundido; Homogeneidade da
amostra; Posição, forma e dimensões
das bolhas; Profundidade de
tratamentos térmicos e etc.
- Corte longitudinal objetivo é: Trabalho
mecânico; Extensão de tratamentos
térmicos; Detalhes de soldas.
- Métodos de Corte: Maçarico de corte;
Cisalhamento Tesoura; Serra Fita; Disco
de corte abrasivo; Eletroerosão; Químico
ou eletrolítico.
- Métodos de Corte: Maçarico de corte;
Cisalhamento Tesoura; Serra Fita; Disco
de corte abrasivo; Eletroerosão; Químico
ou eletrolítico.
- Corte longitudinal objetivo é: Trabalho
mecânico; Extensão de tratamentos
térmicos; Detalhes de soldas.

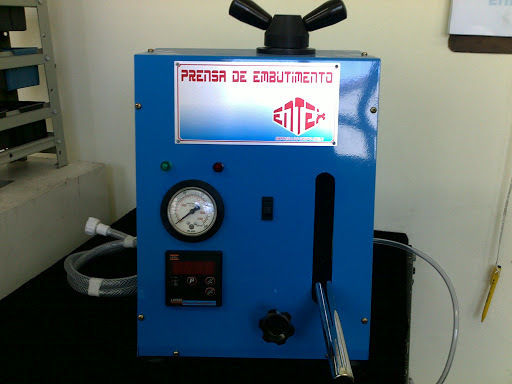

- Embutimento:
- Embutimento a Frio Corpos de prova
frágeis e de pequenas dimensões;
Resinas auto-polimerizáveis; Tempo de
endurecimento de 0,2 a 24 h;
- Embutimento a Quente Montagem de corpos de
prova em prensas com aquecimento auxiliar;
Procedimento rápido com boa aderência; Custo
Baixo;
- Embutimento a Quente Montagem de corpos de
prova em prensas com aquecimento auxiliar;
Procedimento rápido com boa aderência; Custo
Baixo;
- Lixamento:
- Diminui o grau de rugosidade da
superfície e melhora a qualidade da
imagem obtida no microscópio;
- Polimento Metalográfico
- Objetivo é obter uma superfície
plana, livre de riscos e com alta
refletividade;
- Ataque com Reagentes Químicos
- Ataque químico para revelar a estrutura do
corpo de prova após o polimento, o contraste
varia em função da composição química,
temperatura e tempo

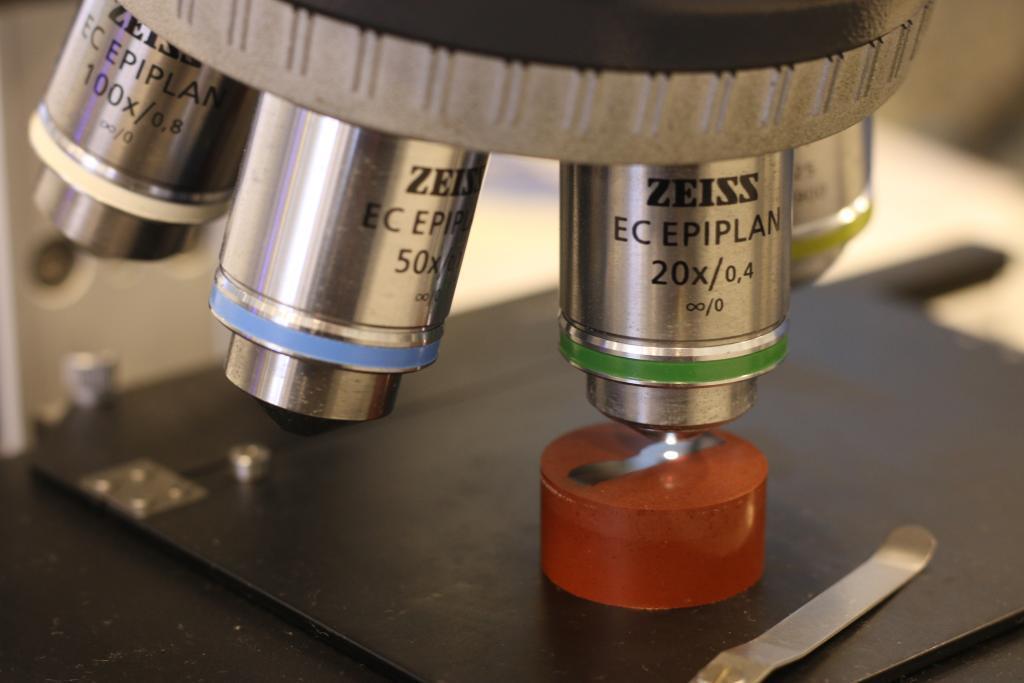

- Análise Microscópica
- Utilização do microscópio para visualização da estrutura do
material, o exame microscópico, com seus fatores de
aumento, exige obviamente não só cuidados especiais, mas
principalmente equipamento muito preciso e altamente
especializado.
- Utilização do microscópio para visualização da estrutura do
material, o exame microscópico, com seus fatores de
aumento, exige obviamente não só cuidados especiais, mas
principalmente equipamento muito preciso e altamente
especializado.
- Ataque químico para revelar a estrutura do
corpo de prova após o polimento, o contraste
varia em função da composição química,
temperatura e tempo
- Objetivo é obter uma superfície
plana, livre de riscos e com alta
refletividade;
- Diminui o grau de rugosidade da
superfície e melhora a qualidade da
imagem obtida no microscópio;
- Embutimento a Frio Corpos de prova
frágeis e de pequenas dimensões;
Resinas auto-polimerizáveis; Tempo de
endurecimento de 0,2 a 24 h;
- Corte transversal objetivo de
verificar: Natureza do material: aço,
ferro fundido; Homogeneidade da
amostra; Posição, forma e dimensões
das bolhas; Profundidade de
tratamentos térmicos e etc.
- Tamanho e complexidade da
peça; Natureza e condições de
serviço;
