elementos de circuitos

elementos de circuitos

1. tipos de de elementos de circuito eléctrico

   • Electricidad mapa mental_ JessicaFuentesCruz
   • Elementos Pasivos
     • circular corriente producen una diferencia de potencial entre sus bornes consumiendo
       • la tensión y la corriente tienen distinto signo
   • Elementos activos
     • dispositivos capaces de generar una tensión o una corriente y suministrar energía a una carga dada
       • la tensión y la corriente tienen igual signo

2. Diferenciación de los elementos activos y pasivos del circuito eléctrico

   • pasivo
     • disipación de energía eléctrica (R: resistencia)
     • almacenamiento de energía en campos magnéticos (L: coef. de autoinducción)
     • almacenamiento de energía en campos eléctricos (C: capacidad)
     • - Capacitores (o condensadores) - Resistencias (o resistores) - Inductores (o bobinas) - Potenciómetros - Transformador - Transductores - Zumbador - Interruptor controlador por puerta - Fusible
   • activo
     • - Diodos - Amplificadores Operacionales - Compuerta Lógica - Transistores - Comparadores de Voltaje - Baterías - FPGA - Triac - Emisor de Campo
     • Son componentes activos aquellos capaces de estimular un circuito o de controlarlos o de aplicarles una ganancia. Fundamentalmente son los generadores eléctricos y ciertos componentes semiconductores

3. Estudio de la resistencia en función de la temperatura R(T). Elemento Thermo-Par,como generador de señales eléctricas.

   • Estudio de la resistencia en función de la temperatura R(T)

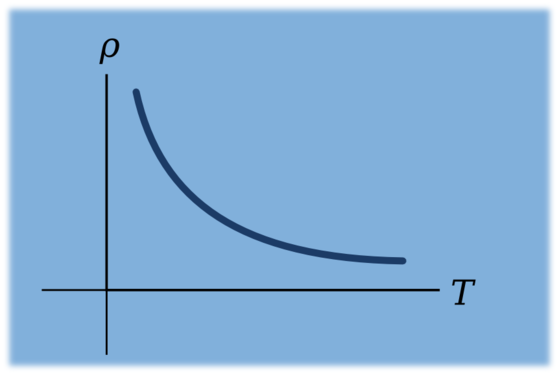

     • Influencia de la temperatura sobre la resistividad
       • Cunado en escasas anteriores afirmamos que la resistividad es una constante que depende de cada material
         • Coeficiente de temperatura

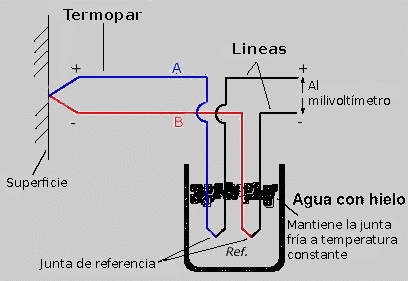

   • Thermo-Par
     • la unión de dos alambres conductores con diferente composición metalúrgica
       • tipos
         • Tipo K (cromel/alumel) Tipo E (cromel/constantán [aleación de Cu-Ni] Tipo J (hierro/constantán): Tipo T (cobre/constantán Tipo N (nicrosil [Ni-Cr-Si]/nisil [Ni-Si]): Tipo B (Pt-Rh): Tipo R (Pt-Rh): Tipo S (Pt/Rh):
       • funcionamiento
       • leyes
         • Ley del circuito homogéneo, Ley de los metales intermedios, Ley de las temperaturas sucesiva
