FLIP-FLOP J-K

FLIP-FLOP J-K

1. Este flip flop es una de los mas versátiles y de los mas básicos,también tiene un carácter de seguimiento de entrada del flip-flop, pero tiene dos entradas, denominadas tradicionalmente J y K.

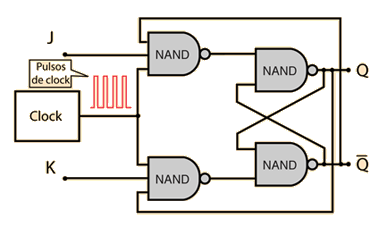

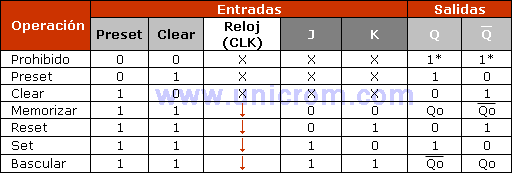

2. Este flip flop esta compuesto por compuertas lógicas NAND, juntos a su respectiva tabla de la verdad.Con los respectivos cambios que sufre

3. Existen dos entradas muy importantes que son las siguientes

   • a entrada PRESET (poner), que sirve para poner directamente en el biestable un "1" en la salida Q
   • La entrada CLEAR (borrar), que sirve para poner en "0" en la salida Q.

4. Y los mas importante es no activar las dos entradas simultaneamente
