flip-flop T

El flip-flop T o "toggle" (conmutación) cambia la salida con cada borde de pulso de clock, dando una salida que tiene la mitad de la frecuencia de la señal de entrada en T.

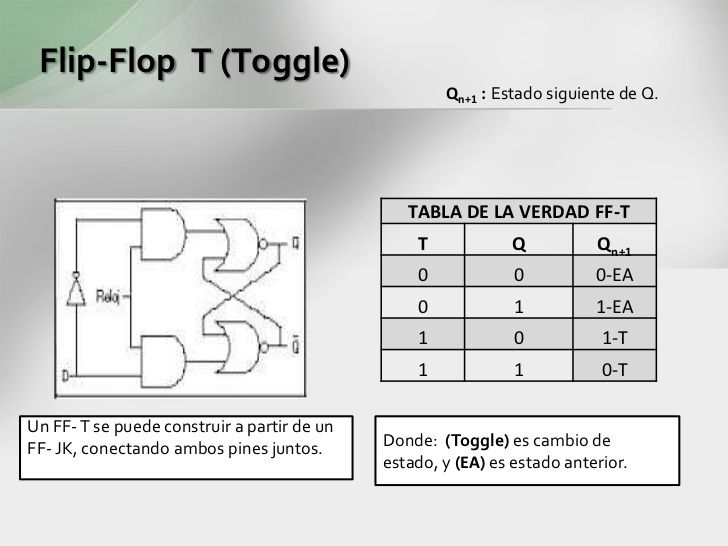

Un flip flop tipo T de una sola entrada del flip flop J K seobtiene mediante un J K si ambas entradas se ligan. Ladenominacion T proviene de la capacidad del flip floppara comentar o cambiar de estado complementariocuando ocurre el pulso de reloj mientras la entrada T eslogica 1
El flip flop T es un dispositivo biostable quepermita de estado de sus salidas cada vez que recibe unpulso de reloj.
Para obtener un flip flop tipo T a partir de un J K sedeben conectar las entradas J y K a un nivel altomanteniendo las entradas preset y clear activas. El estadode la salida cada vez que la señal de reloj (CLK) realizauna transicion de alto bajo
1. Conectando de esta forma seobtiene un divisor de frecuencia : se necesitan dos pulsoscompletos de reloj pra producir un pulso completo desalida. Es decir, la frecuencia de salida es la mitad de lafrecuencia de entrada
