Tipos de Transformadores Trifásicos

Description

Un mapa mental breve que explica los diferentes tipos de los transformadores trifásicos mas conocidos.
JuanTorres10
Mind Map by JuanTorres10, updated more than 1 year ago
JuanTorres10
Created by JuanTorres10 about 9 years ago
697
0

Resource summary

Tipos de Transformadores Trifásicos
  1. Construccion
    1. Se obtiene el mismo resultado si se conecta como

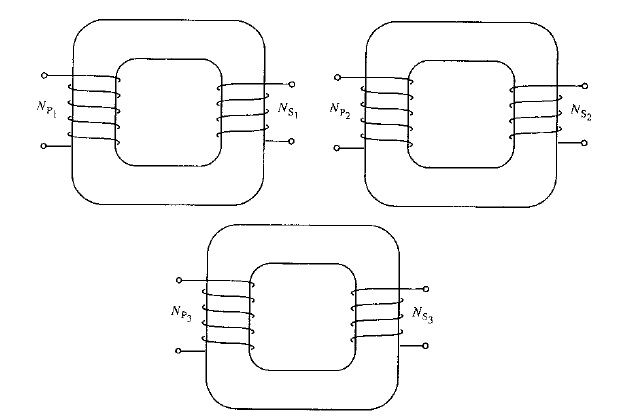

      1. Banco de Transformadores Monofasicos
        1. Cualquier unidad del banco puede ser reemplazada individualmente si se presenta alguna falla.

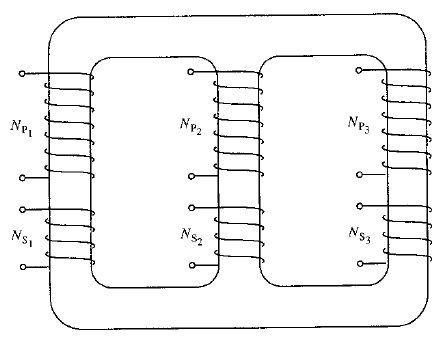

        2. Tres Grupos de devanados enrollados en un mismo núcleo
          1. Más: Ligero, Barato y Eficiente
      2. Conexiones

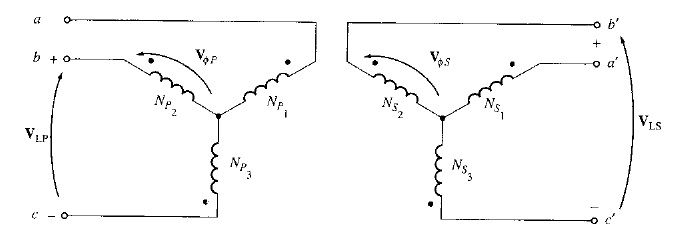

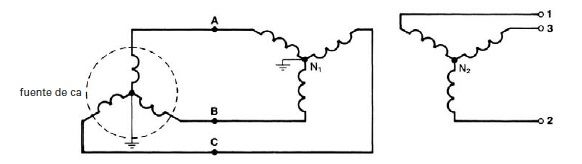

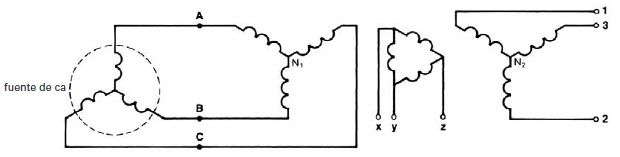

        1. Y-Y
          1. Relación de Transformación
            1. Cargas no equilibradas producen un desequilibrio en los voltajes en las fases severo. Voltajes de terceros armónicos grandes.
              1. Soluciones
                1. Devanado Terciario
                  1. Conexión Solida de los Neutros a Tierra

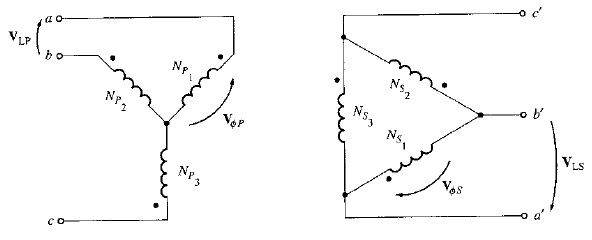

              2. Y-Δ
                1. Relación de Transformación
                  1. Va a ver un atraso del Voltaje Secundario de 30° con respecto al Voltaje Primario; esto causaria problemas si vamos a conectar dos bancos en paralelo.

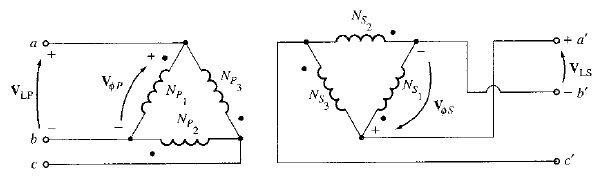

                  2. Δ-Δ
                    1. Relación de Transformación
                      1. No posee problemas ni de desplazamiento de fase ni con cargas desequilibradas y armónicos.

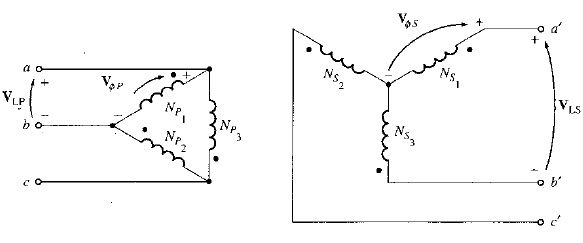

                      2. Δ-Y
                        1. Relación de Transformación
                      3. Conexiones Especiales

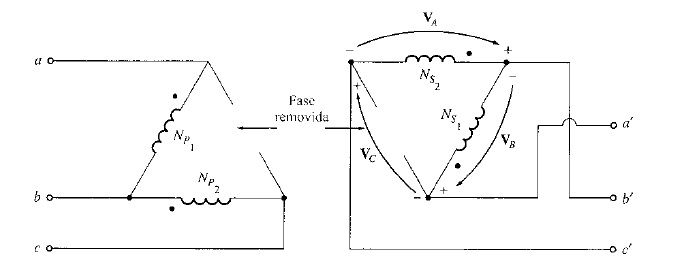

                        1. Δ Abierta o V-V
                          1. Al faltar una fase, se pensaria que la potencia de salida es 2/3 de la que seria una conexion Δ-Δ normal, pero solo da el 57,7% de esa potencia.

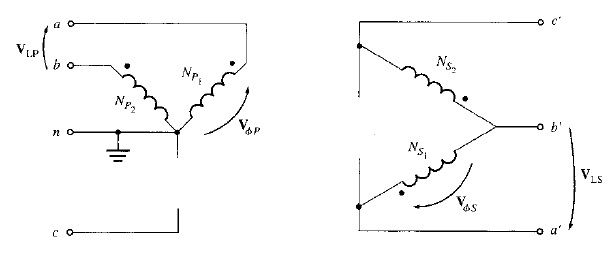

                          2. Y Abierta- Δ Abierta
                            1. Para usos provisionales en lugares, por lo general rurales, donde no estan disponibles las 3 fases. La gran desventaja es que debe fluir una corriente de retorno muy grande en el neutro del circuito primario.

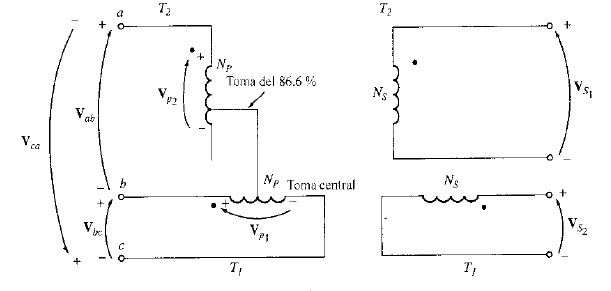

                            2. Scott-T
                              1. Es una manera de obtener dos fases separadas 90°a partir de un suministro de potencia trifasica. Hoy en dia solo es utilizada para aplicaciones de Control debido a que hay muy pocos generadores bifásicos.

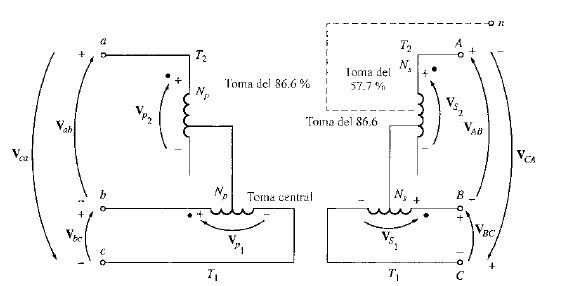

                              2. T trifasica
                                1. Se utiliza para convertir potencia trifásica en potencia bifásica con otro nivel de voltaje. Igual que con la Scott-T, los voltajes secundarios estan desfasados 90° con respecto al primario. Su uso se ve reflejado en los sistemas de distribución autónomos, debido a que sus costos son menores que una conexion trifásica completa.
