Dibujo Normalizado
- TERMINOLOGÍA: Representación gráfica, precisa y dimensionada, ceñida a
normas que permiten interpretar o realizar un diseño

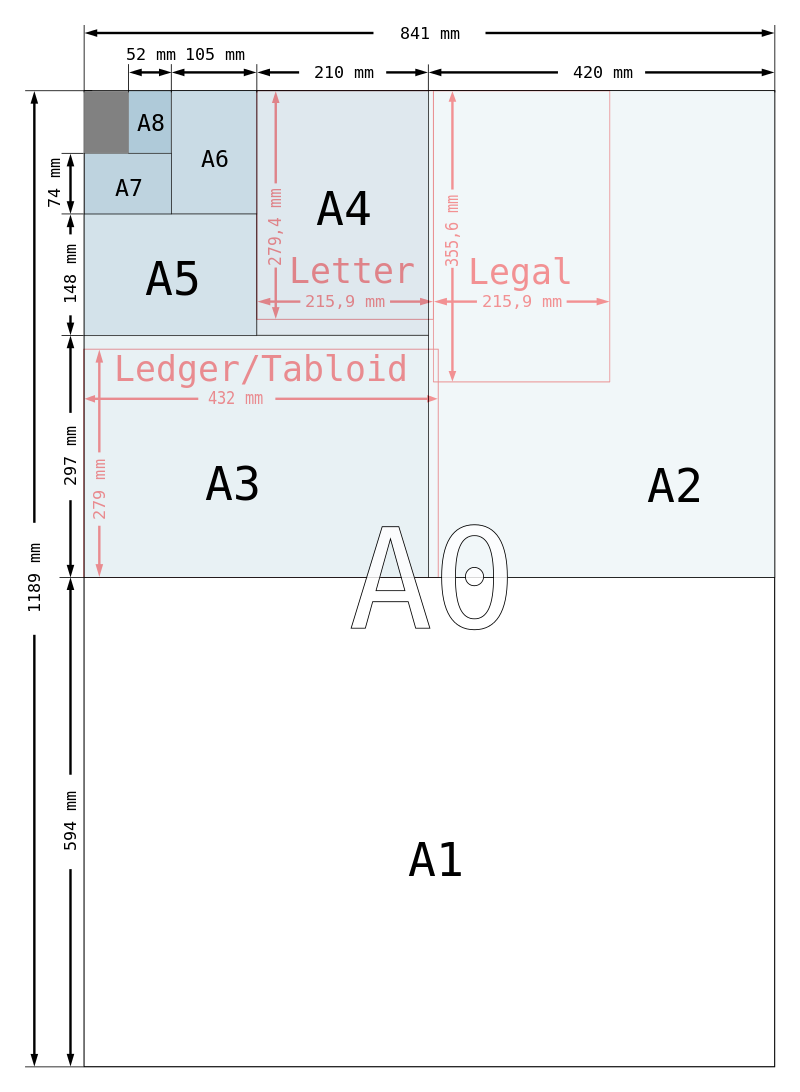

- FORMATO DE PAPEL NORMALIZADO: Son estándares que definen el
tamaño del papel utilizado

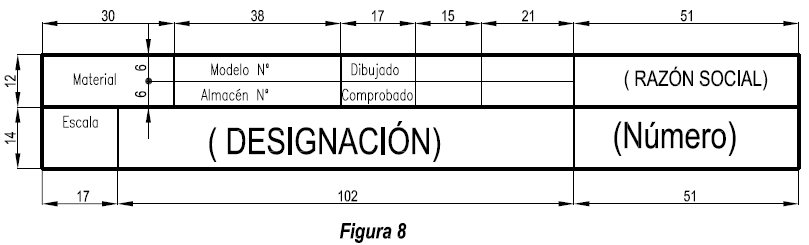

- ROTULADOS DE PLANOS: Es el lugar donde pones los
datos principales que resumen de que se trata.
- ESCALAS: Es la relación matemática que existe entre las dimensiones reales y las del
dibujo que representan la realidad sobre un plano.
- CROQUIS: Representación gráfica definitiva y
dimensionada que especifica la totalidad de los
detalles.
- CROQUIS: Representación gráfica definitiva y
dimensionada que especifica la totalidad de los
detalles.
- ESCALAS: Es la relación matemática que existe entre las dimensiones reales y las del
dibujo que representan la realidad sobre un plano.
- ROTULADOS DE PLANOS: Es el lugar donde pones los
datos principales que resumen de que se trata.
- UNIDAD 1
