Actividad 3. Instrumentos
de medida
- El instrumento de medición se clasifica en tres tipos
- Instrumento eléctrico
- se utiliza para medir cantidades eléctricas como corriente, voltaje, potencia,
etc. El amperímetro, el voltímetro, el vatímetro son ejemplos del instrumento
de medición eléctrica. El amperímetro mide la corriente en amperios; El
voltímetro mide el voltaje y el vatímetro se usa para medir la potencia. La
clasificación de los instrumentos eléctricos depende de los métodos de
representación de la lectura de salida.
- se utiliza para medir cantidades eléctricas como corriente, voltaje, potencia,
etc. El amperímetro, el voltímetro, el vatímetro son ejemplos del instrumento
de medición eléctrica. El amperímetro mide la corriente en amperios; El
voltímetro mide el voltaje y el vatímetro se usa para medir la potencia. La
clasificación de los instrumentos eléctricos depende de los métodos de
representación de la lectura de salida.

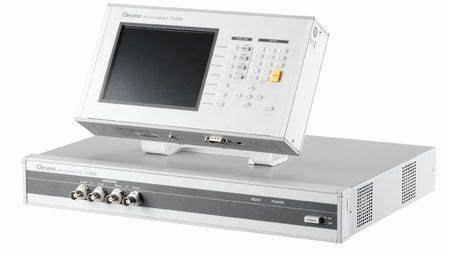

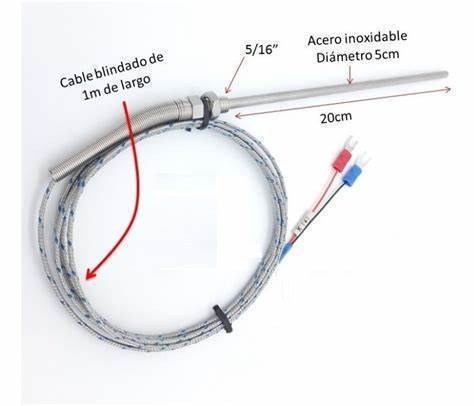

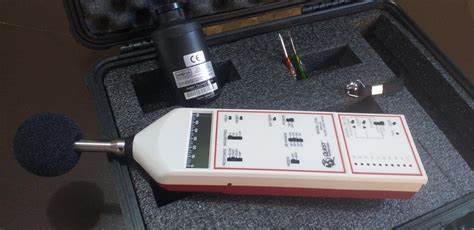

- Instrumento electrónico
- tiene un tiempo de respuesta
rápido.. El instrumento
proporciona una respuesta
rápida en comparación con el
instrumento eléctrico y
mecánico.
- tiene un tiempo de respuesta
rápido.. El instrumento
proporciona una respuesta
rápida en comparación con el
instrumento eléctrico y
mecánico.

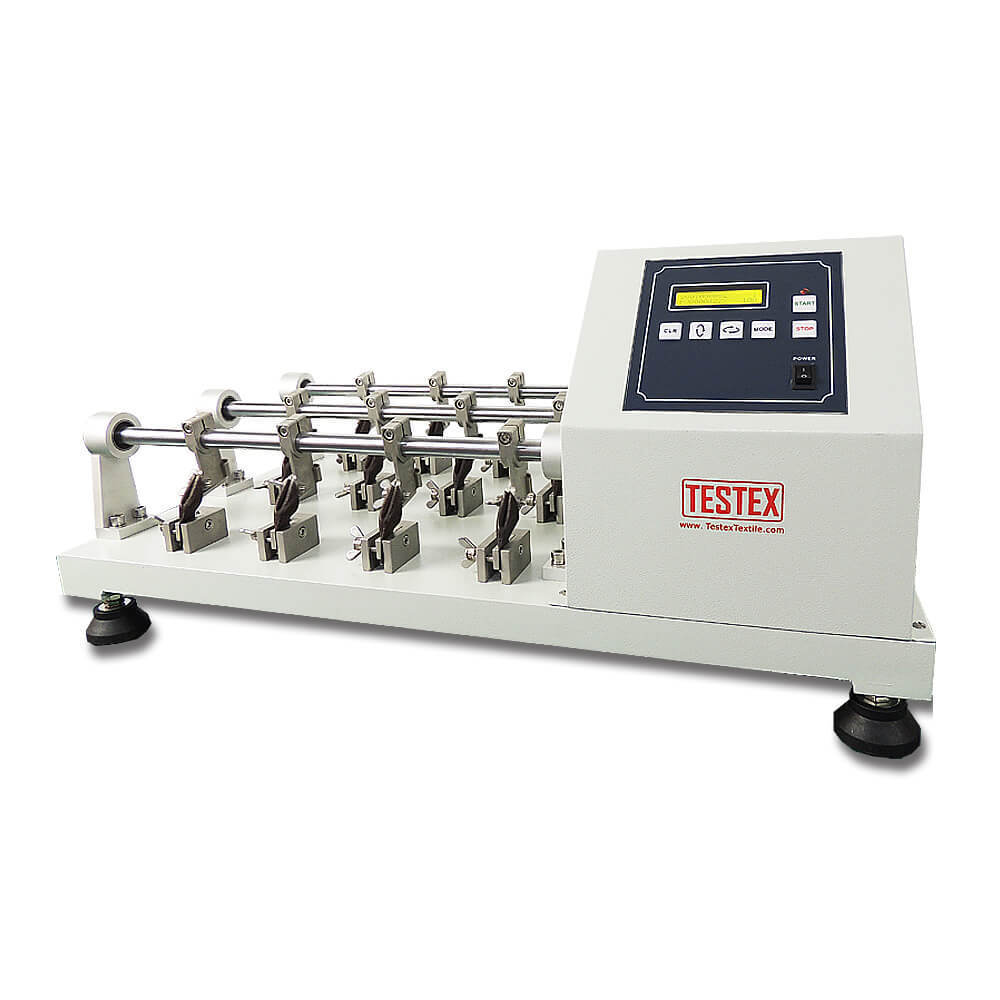

- instrumento mecanico
- se utiliza para medir las cantidades
físicas.. Este instrumento es
adecuado para medir la condición
estática y estable porque el
instrumento no puede dar la
respuesta a la condición dinámica
- se utiliza para medir las cantidades
físicas.. Este instrumento es
adecuado para medir la condición
estática y estable porque el
instrumento no puede dar la
respuesta a la condición dinámica
- Instrumento eléctrico

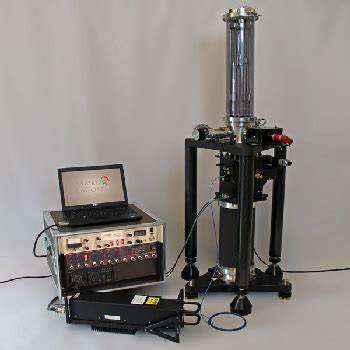

- Instrumento absoluto
- El instrumento absoluto da el valor
de las cantidades medidas con
respecto a la constante física. La
constante física significa el ángulo de
desviación, el grado y el metro
constante. El cálculo matemático
requiere conocer el valor de una
constante física.
- El galvanómetro tangente es el ejemplo de
los instrumentos absolutos. En el
galvanómetro tangente, la magnitud de la
corriente que pasa a través de la bobina se
determina por la tangente del ángulo de
deflexión de su bobina, la componente
horizontal del campo magnético terrestre, el
radio y el número de vueltas del cable
utilizado. Las aplicaciones más comunes de
este tipo de instrumentos se encuentran en
los laboratorios.
- El galvanómetro tangente es el ejemplo de
los instrumentos absolutos. En el
galvanómetro tangente, la magnitud de la
corriente que pasa a través de la bobina se
determina por la tangente del ángulo de
deflexión de su bobina, la componente
horizontal del campo magnético terrestre, el
radio y el número de vueltas del cable
utilizado. Las aplicaciones más comunes de
este tipo de instrumentos se encuentran en
los laboratorios.
- El instrumento absoluto da el valor
de las cantidades medidas con
respecto a la constante física. La
constante física significa el ángulo de
desviación, el grado y el metro
constante. El cálculo matemático
requiere conocer el valor de una
constante física.
- Instrumento secundario
- En el instrumento secundario, la desviación muestra la magnitud de las cantidades medibles. La
calibración de los instrumentos con el instrumento estándar es esencial para la medición. La salida de este
tipo de dispositivos se obtiene directamente, y no requiere ningún cálculo matemático para conocer su
valor.
- En el instrumento secundario, la desviación muestra la magnitud de las cantidades medibles. La
calibración de los instrumentos con el instrumento estándar es esencial para la medición. La salida de este
tipo de dispositivos se obtiene directamente, y no requiere ningún cálculo matemático para conocer su
valor.

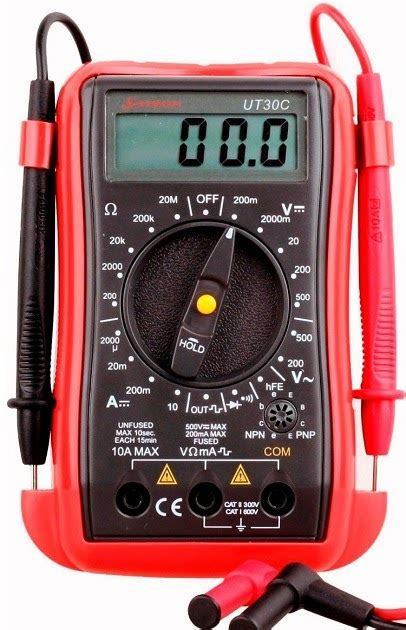

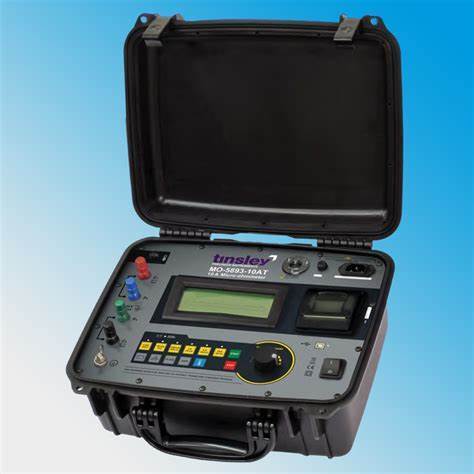

- Instrumento digital
- El instrumento digital da la salida en
forma numérica.. El instrumento es
más preciso en comparación con el
instrumento analógico porque no se
produce ningún error humano en la
lectura.
- El instrumento digital da la salida en
forma numérica.. El instrumento es
más preciso en comparación con el
instrumento analógico porque no se
produce ningún error humano en la
lectura.

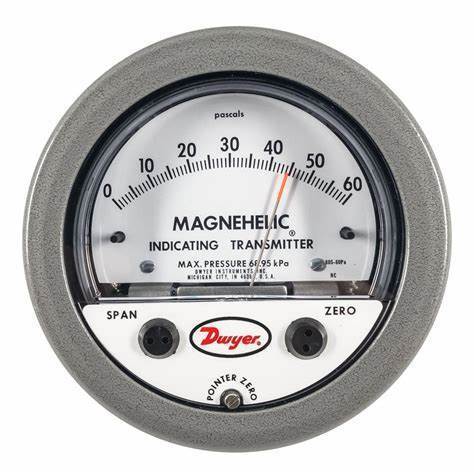

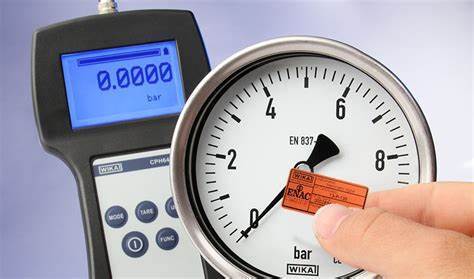

- Instrumento analógico
- El instrumento cuya salida varía
continuamente se conoce como
instrumento analógico. El instrumento
analógico tiene el puntero que muestra la
magnitud de las cantidades medibles. El
dispositivo analógico se clasifica en dos
tipos.
- El instrumento cuya salida varía
continuamente se conoce como
instrumento analógico. El instrumento
analógico tiene el puntero que muestra la
magnitud de las cantidades medibles. El
dispositivo analógico se clasifica en dos
tipos.
- Instrumento de tipo nulo
- En este instrumento, la desviación cero o
nula indica la magnitud de la cantidad
medida. El instrumento tiene alta
precisión y sensibilidad. En el
instrumento de deflexión nula, se usa una
cantidad conocida y una desconocida.
Cuando el valor de las cantidades de
medición conocidas y desconocidas son
iguales, el puntero muestra la desviación
cero o nula. El instrumento de deflexión
nula se utiliza en el potenciómetro y en el
galvanómetro para obtener el punto
nulo.
- En este instrumento, la desviación cero o
nula indica la magnitud de la cantidad
medida. El instrumento tiene alta
precisión y sensibilidad. En el
instrumento de deflexión nula, se usa una
cantidad conocida y una desconocida.
Cuando el valor de las cantidades de
medición conocidas y desconocidas son
iguales, el puntero muestra la desviación
cero o nula. El instrumento de deflexión
nula se utiliza en el potenciómetro y en el
galvanómetro para obtener el punto
nulo.

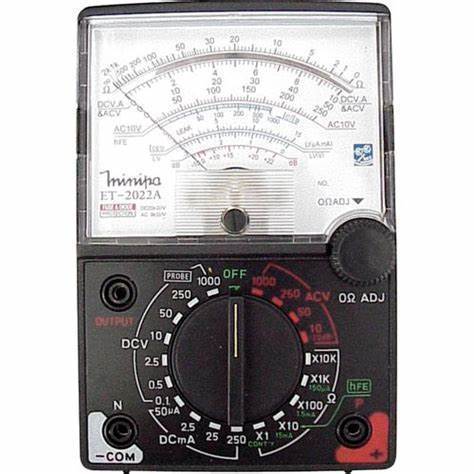

- Instrumento de tipo deflexión
- El instrumento en el que el valor de la cantidad de medición se determina a
través de la desviación del puntero se conoce como instrumento de tipo de
desviación. La cantidad de medición desvía el puntero del sistema móvil del
instrumento que está fijo en la escala calibrada. Por lo tanto, se conoce la
magnitud de la cantidad medida.
- El instrumento en el que el valor de la cantidad de medición se determina a
través de la desviación del puntero se conoce como instrumento de tipo de
desviación. La cantidad de medición desvía el puntero del sistema móvil del
instrumento que está fijo en la escala calibrada. Por lo tanto, se conoce la
magnitud de la cantidad medida.
- Instrumento indicador
- El instrumento que indica la magnitud de la cantidad medida
se conoce como instrumento indicador.. El instrumento
indicador tiene el dial que se mueve en el dial graduado. El
voltímetro, amperímetro, medidor de factor de potencia son
los ejemplos del instrumento indicador.
- El instrumento que indica la magnitud de la cantidad medida
se conoce como instrumento indicador.. El instrumento
indicador tiene el dial que se mueve en el dial graduado. El
voltímetro, amperímetro, medidor de factor de potencia son
los ejemplos del instrumento indicador.
- Instrumento integrador
- El instrumento que mide la energía total suministrada en un determinado
intervalo de tiempo se conoce como instrumento integrador. La energía
total medida por el instrumento es el producto del tiempo y las
magnitudes eléctricas medidas. El medidor de energía, el medidor de
vatios-hora y el medidor de energía son ejemplos de instrumentos
integradores.
- El instrumento que mide la energía total suministrada en un determinado
intervalo de tiempo se conoce como instrumento integrador. La energía
total medida por el instrumento es el producto del tiempo y las
magnitudes eléctricas medidas. El medidor de energía, el medidor de
vatios-hora y el medidor de energía son ejemplos de instrumentos
integradores.

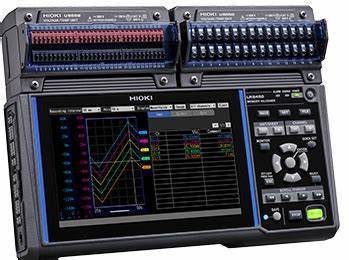

- Instrumento de grabación
- El instrumento registra la condición del circuito en un intervalo de
tiempo particular que se conoce como instrumento de registro.. El
sistema de movimiento del instrumento de registro lleva un bolígrafo
que toca ligeramente la hoja de papel. El movimiento de la bobina se
traza en la hoja de papel. La curva dibujada en el papel muestra la
variación en la medida de las magnitudes eléctricas.
- El tiempo de respuesta del instrumento electrónico
es muy alto en comparación con el dispositivo
eléctrico y mecánico.
- El tiempo de respuesta del instrumento electrónico
es muy alto en comparación con el dispositivo
eléctrico y mecánico.
- El instrumento registra la condición del circuito en un intervalo de
tiempo particular que se conoce como instrumento de registro.. El
sistema de movimiento del instrumento de registro lleva un bolígrafo
que toca ligeramente la hoja de papel. El movimiento de la bobina se
traza en la hoja de papel. La curva dibujada en el papel muestra la
variación en la medida de las magnitudes eléctricas.
