GENERACIÓN DE SEÑAL
- OSCILADORES
- Oscilar
- Fluctuar entre dos
estados o condiciones
(vibrar o cambiar)
- Oscilación
eléctrica

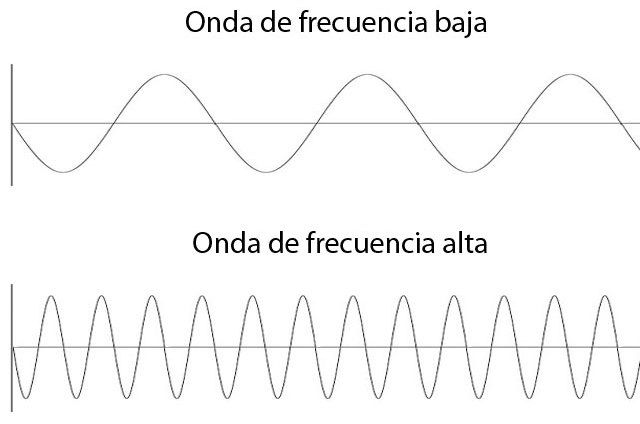

- Cambio repetitivo de voltaje o de
corriente en una forma de onda
- Cambio repetitivo de voltaje o de
corriente en una forma de onda
- Oscilación
eléctrica
- Fluctuar entre dos
estados o condiciones
(vibrar o cambiar)
- Dispositivo o circuito que
produce oscilaciones (genera
una forma de onda repetitiva).
- Oscilador autosostenido,
autónomo o de funcionamiento
libre
- Los cambios en la forma de onda
son continuos y repetitivos;
suceden con rapidez periódica

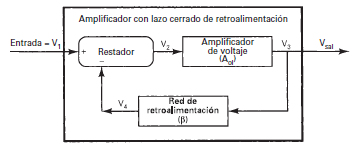

- Osciladores
retroalimentados

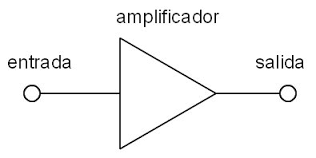

- Amplificación
- Debe ser capaz de
amplificar voltaje
- Debe ser capaz de
amplificar voltaje
- La retroalimentación regenerativa/positiva: su
fase ayuda en el proceso de oscilación, y no
una polaridad positiva + Ó - .
- La retroalimentación degenerativa/negativa:
Da una señal de retroalimentación que inhibe
la producción de oscilaciones.
- La retroalimentación degenerativa/negativa:
Da una señal de retroalimentación que inhibe
la producción de oscilaciones.
- Componentes que
determinan la frecuencia.
- resistores, capacitores, inductores o
cristales que permitan ajustar o
cambiar la frecuencia de operación.
- resistores, capacitores, inductores o
cristales que permitan ajustar o
cambiar la frecuencia de operación.
- Fuente de
poder

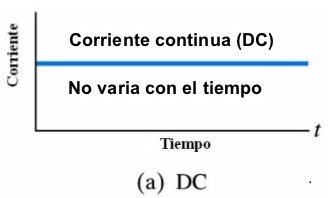

- Un oscilador debe tener una fuente
de energía eléctrica, que puede ser
una fuente de cd.
- Un oscilador debe tener una fuente
de energía eléctrica, que puede ser
una fuente de cd.
- Amplificación
- Osciladores
retroalimentados
- Los cambios en la forma de onda
son continuos y repetitivos;
suceden con rapidez periódica
- Osciladores no
autosostenidos/osciladores con
disparo de inicio/osciladores
monoestables
- Requieren una señal
externa de entrada, o
disparador, para producir
un cambio en la forma de
onda de salida.
- Requieren una señal
externa de entrada, o
disparador, para producir
un cambio en la forma de
onda de salida.
- Osciladores no
sintonizados

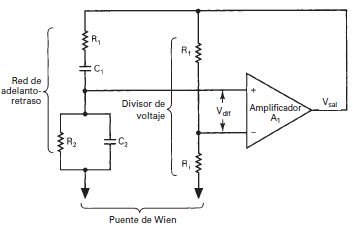

- El oscilador de puente de
Wien (RC)
- Relativamente estable, de baja
frecuencia, que se sintoniza con
facilidad, se usa en generadores
de señal, producir frecuencias de
5 Hz a 1 MHz.
- No sintonizado,
corrimiento de fase,
usa retroalimentación
positiva y negativa.
- Relativamente estable, de baja
frecuencia, que se sintoniza con
facilidad, se usa en generadores
de señal, producir frecuencias de
5 Hz a 1 MHz.
- El oscilador de puente de
Wien (RC)
- Osciladores
sintonizados
- Los osciladores
LC
- Oscilador de
Hartley.
- Es regenerativo y sostiene
oscilaciones sin señal
externa de entrada.
- FÓRMULA
- FÓRMULA
- Es regenerativo y sostiene
oscilaciones sin señal
externa de entrada.

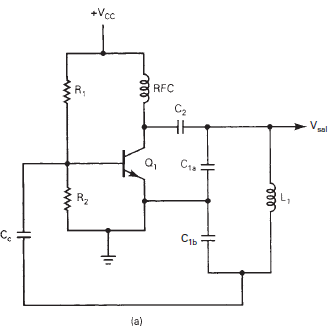

- Oscilador de
Colpitts.
- Se usa un divisor capacitivo
en lugar de una bobina con
derivación.
- FÓRMULA
- FÓRMULA
- Se usa un divisor capacitivo
en lugar de una bobina con
derivación.
- Usan circuitos tanque LC para
establecer la frecuencia.
- El funcionamiento de un circuito
tanque implica intercambio de energía
entre cinética y potencial. La
- El funcionamiento de un circuito
tanque implica intercambio de energía
entre cinética y potencial. La
- Oscilador de
Hartley.
- Los osciladores
LC
- Oscilador autosostenido,
autónomo o de funcionamiento
libre
- Estabilidad de la frecuencia
- Es la capacidad de un oscilador para
permanecer en una frecuencia fija, y es
de primordial importancia en los
sistemas de comunicaciones.
- Estabilidad a corto
plazo
- se afecta principalmente debido a
fluctuaciones en los voltajes de operación
de cd
- se afecta principalmente debido a
fluctuaciones en los voltajes de operación
de cd
- Estabilidad a
largo plazo
- es una función del envejecimiento de los
componentes y de cambios en la
temperatura y la humedad del ambiente.
- es una función del envejecimiento de los
componentes y de cambios en la
temperatura y la humedad del ambiente.
- Estabilidad a corto
plazo
- Es la capacidad de un oscilador para
permanecer en una frecuencia fija, y es
de primordial importancia en los
sistemas de comunicaciones.
- Osciladores
de cristal
- Se sustituye el circuito tanque LC
con un cristal, como componente
para determinar la frecuencia.
- Efecto
piezoeléctrico.
- Se aplican esfuerzos mecánicos
oscilatorios con estructura de red
cristalina, genera oscilaciones
eléctricas, y viceversa.
- Se aplican esfuerzos mecánicos
oscilatorios con estructura de red
cristalina, genera oscilaciones
eléctricas, y viceversa.
- Cortes de
cristal.
- Oscilador de cristal en
sobretono (armónicas
- Circuito equivalente
del cristal.

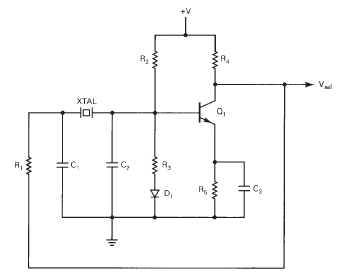

- Oscilador discreto
de Pierce.
- Produce una gran potencia de señal
de salida, y al mismo tiempo disipa
muy poca potencia en el cristal
mismo.
- Produce una gran potencia de señal
de salida, y al mismo tiempo disipa
muy poca potencia en el cristal
mismo.
- Oscilador discreto
de Pierce.
- Circuito equivalente
del cristal.
- Oscilador de cristal en
sobretono (armónicas
- Efecto
piezoeléctrico.
- Se sustituye el circuito tanque LC
con un cristal, como componente
para determinar la frecuencia.
- Oscilar
- OSCILADORES EN GRAN
ESCALA DE INTEGRACIÓN
- LSI, de large
scale integration
- Para generar
frecuencias y formas
de onda
- Incluyen generadores de
funciones, temporizadores,
relojes programables,
osciladores controlados por
voltaje, osciladores de
precisión y generadores de
forma de onda

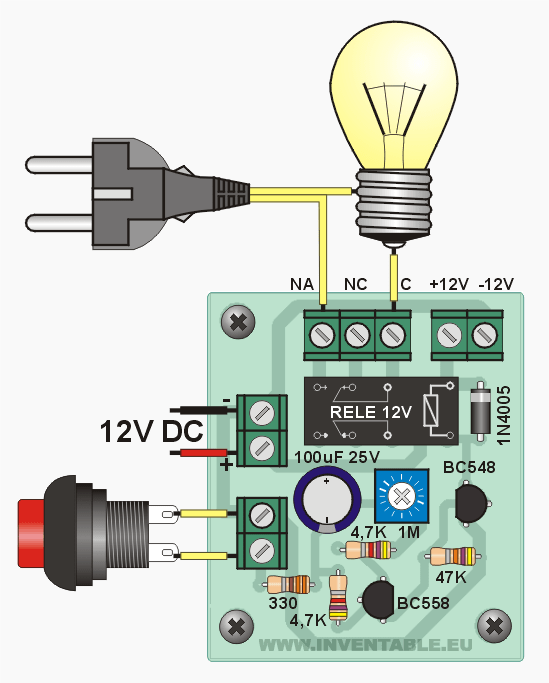

- Temporizador

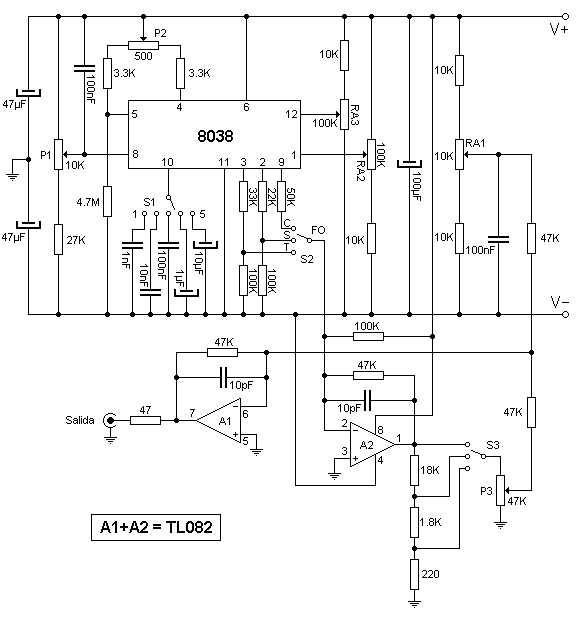

- Generador de onda
- Temporizador
- Incluyen generadores de
funciones, temporizadores,
relojes programables,
osciladores controlados por
voltaje, osciladores de
precisión y generadores de
forma de onda
- Para generar
frecuencias y formas
de onda
- Generación de forma de onda con
circuito integrado
- Circuito oscilador que genera formas de
onda bien definidas y estables,
- Se pueden modular o barrer
externamente sobre un intervalo
determinado de frecuencia

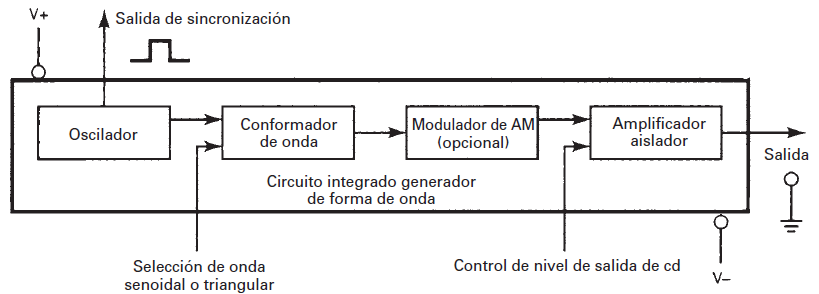

- Cuatro secciones
básicas
- 1) n oscilador, que
genera la forma de onda
periódica básica
- 2) un conformador
de onda,
- 3) un modulador
opcional de AM
- 4) un amplificador separador
de salida para aislar el
oscilador de la carga y
proporcionar la corriente
necesaria
- 1) n oscilador, que
genera la forma de onda
periódica básica
- Cuatro secciones
básicas
- Se pueden modular o barrer
externamente sobre un intervalo
determinado de frecuencia
- Circuito oscilador que genera formas de
onda bien definidas y estables,

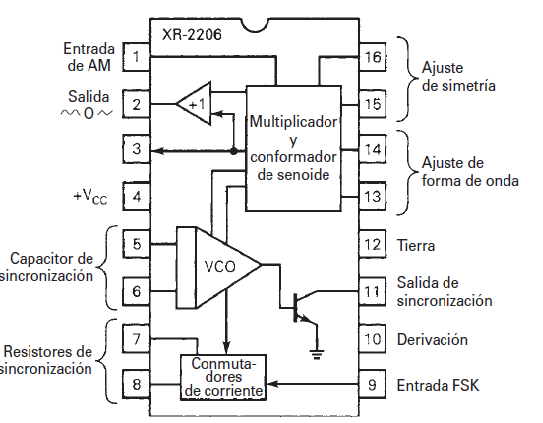

- Generadores de funciones con
CIs monolíticos.
- Es un generador de funciones
en circuito integrado
monolítico
- Las formas de onda de salida se pueden
modular tanto en amplitud como en
frecuencia, con una señal moduladora
externa;
- Las formas de onda de salida se pueden
modular tanto en amplitud como en
frecuencia, con una señal moduladora
externa;
- Es un generador de funciones
en circuito integrado
monolítico
- LSI, de large
scale integration
- LAZOS DE FASE
CERRADA
- Intervalos de
enganche y de
captura

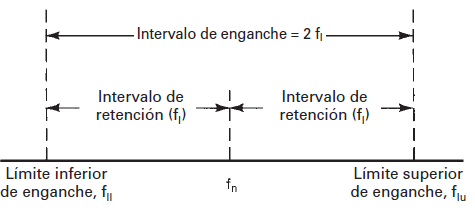

- Denganche o de
rastreo
- el margen de frecuencias cercanas a la frecuencia natural
del VCO, fn, dentro del cual el PLL puede mantener la
sincronización con una señal de entrada.
- el margen de frecuencias cercanas a la frecuencia natural
del VCO, fn, dentro del cual el PLL puede mantener la
sincronización con una señal de entrada.

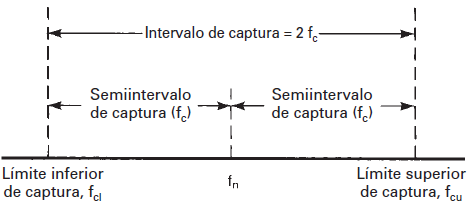

- De captura o de
adquisición
- El intervalo de captura se
define como la banda de
frecuencias cercanas a fn
donde el PLL puede
establecer o adquirir
enganche con una señal de
entrada.
- El intervalo de captura se
define como la banda de
frecuencias cercanas a fn
donde el PLL puede
establecer o adquirir
enganche con una señal de
entrada.
- Denganche o de
rastreo

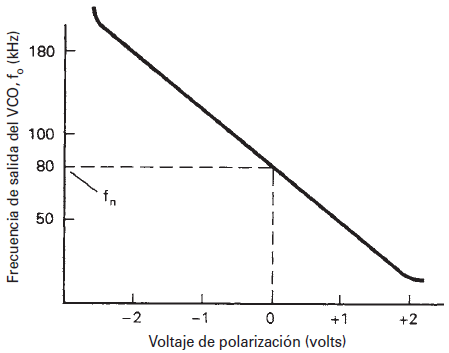

- Oscilador
controlado por
voltaje
- (VCO, de
voltage-controlled
oscillator)
- Un multivibrador de funcionamiento
autónomo con una frecuencia estable de
oscilación, que depende de un voltaje de
polarización externo.
- Un multivibrador de funcionamiento
autónomo con una frecuencia estable de
oscilación, que depende de un voltaje de
polarización externo.
- (VCO, de
voltage-controlled
oscillator)

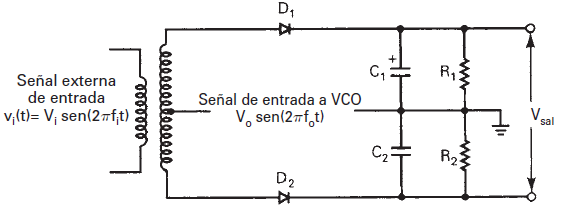

- Comparador de fases o
detector de fase
- Es un dispositivo no lineal con dos
señales de entrada:
- Una frecuencia generada
externamente ( fi)
- Frecuencia de
salida del VCO (fo)
- Una frecuencia generada
externamente ( fi)
- Es un dispositivo no lineal con dos
señales de entrada:

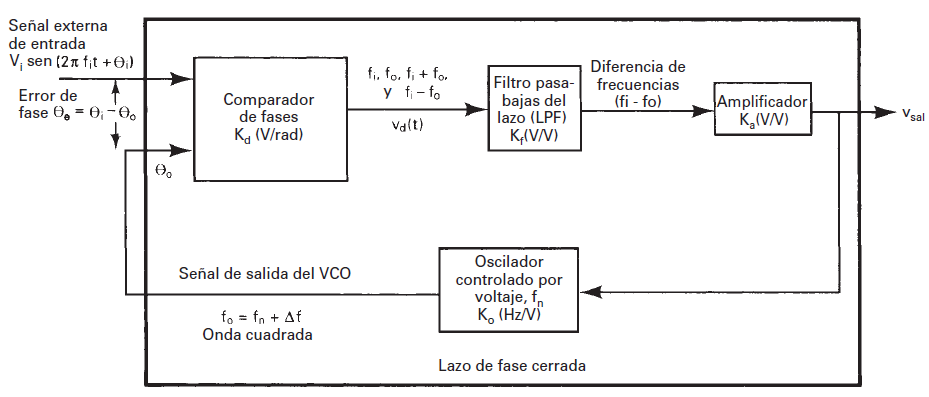

- Funcionamiento
del lazo
- Captura del
lazo.
- Respuesta a la
frecuencia en ciclo
cerrado.
- Ganancia
del lazo.
- Captura del
lazo.
- Circuito integrado para un
lazo de fase cerrada de
precisión
- (PLL, de phase-locked loop) En
comunicaciones electrónicas usado para
modulación, demodulación, generación de
frecuencia y síntesis de frecuencia.
- Intervalos de
enganche y de
captura
- SINTETIZADORES
DE FRECUENCIAS
- Se usa para generar muchas
frecuencias de salida agregando,
restando, multiplicando y
dividiendo una cantidad menor
de frecuencias fijas.
- Sintetizadores directos
de frecuencias
- Sintetizador de frecuencias de
cristal múltiple.
- Sintetizador de frecuencia
de un solo cristal.
- Sintetizador de frecuencias de
cristal múltiple.
- Sintetizadores indirectos
de frecuencias
- Sintetizadores de frecuencias con
lazo de fase cerrada.
- Sintonizador de frecuencias
preescalado
- Preescaladores de
circuito integrado
- Sintetizadores de frecuencias con
lazo de fase cerrada.
- Sintetizadores directos
de frecuencias
- Se usa para generar muchas
frecuencias de salida agregando,
restando, multiplicando y
dividiendo una cantidad menor
de frecuencias fijas.
