ANTENAS
- Concepto de
antenas
- Una antena es un dispositivo metálico (normalmente con forma de
varilla) que se utiliza para recibir ondas radioeléctricas.
- El elemento que transforma las ondas electromagnéticas en señales
eléctricas se conoce como dipolo de media onda.
- Su longitud o tamaño ideal es directamente proporcional con la longitud de la onda a recibir (a mayor
longitud de onda, mayor será la antena). Es así debido a que la relación que hay entre longitud de
onda onda (λ) y el tamaño de la antena es de (λ / 2).
- Su longitud o tamaño ideal es directamente proporcional con la longitud de la onda a recibir (a mayor
longitud de onda, mayor será la antena). Es así debido a que la relación que hay entre longitud de
onda onda (λ) y el tamaño de la antena es de (λ / 2).
- Una antena es un dispositivo metálico (normalmente con forma de
varilla) que se utiliza para recibir ondas radioeléctricas.

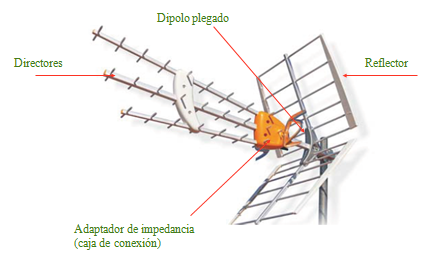

- Partes de una antena
TdT
- Dipolo
- Transforma las ondas electromagnéticas en corriente eléctrica. Es el elemento
transductor.
- Transforma las ondas electromagnéticas en corriente eléctrica. Es el elemento
transductor.
- Reflector
- Es la parte posterior de la antena. Aumenta la ganancia de la
antena y evita que entren señales por la parte trasera.
- Es la parte posterior de la antena. Aumenta la ganancia de la
antena y evita que entren señales por la parte trasera.
- Director
- Permite que la antena sea más directiva y aumenta su ganancia.
Se encuentran en la parte delantera de la antena.
- Permite que la antena sea más directiva y aumenta su ganancia.
Se encuentran en la parte delantera de la antena.
- Caja de conexiones y
adaptador de impedancia
- Permite realizar la conexión de la antena mediante cable coaxial y aloja el adaptador
de impedancias, que baja la impedancia del dipolo de 300Ω a 75 Ω.
- Permite realizar la conexión de la antena mediante cable coaxial y aloja el adaptador
de impedancias, que baja la impedancia del dipolo de 300Ω a 75 Ω.
- Dipolo

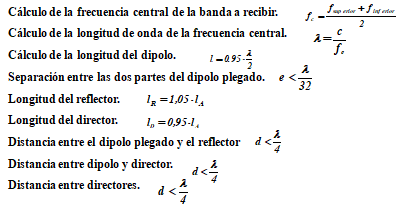

- Cálculo de una antena (ampliación)

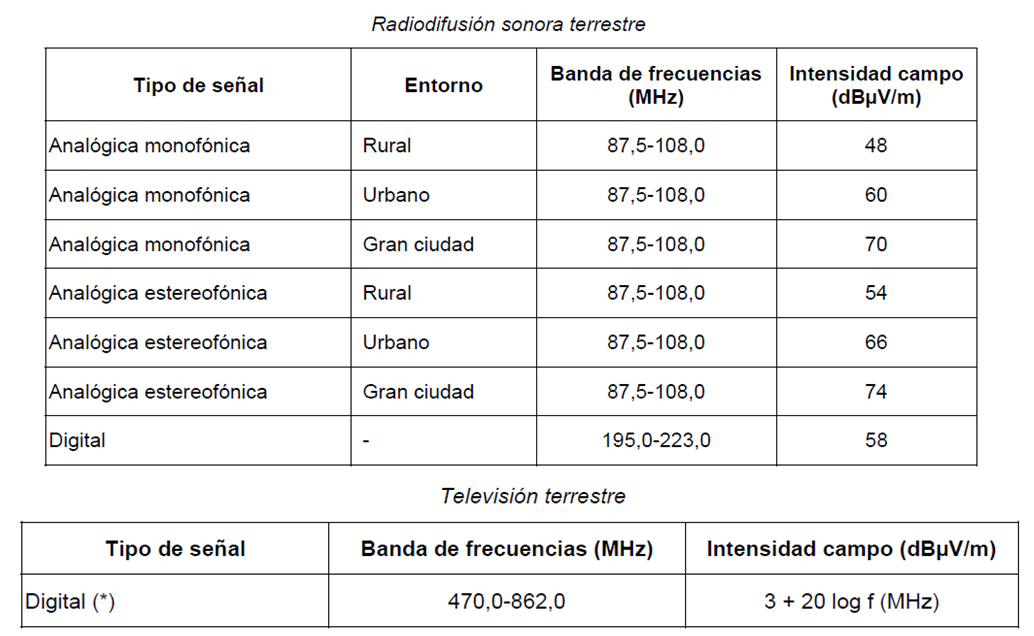

- Intensidad
de campo
- Concepto de
polarización
- La polarización del campo eléctrico afectará directamente a la posición de las antenas, si la antena
emisor es vertical, las líneas de fuerza del campo eléctrico también son verticales y por lo tanto la
antena receptora tendrá la misma posición que la antena emisor .
- Para TV y radio FM se emplea la polarización horizontal, por lo tanto se colocaran las antenas en
posición horizontal.
- La polarización del campo eléctrico afectará directamente a la posición de las antenas, si la antena
emisor es vertical, las líneas de fuerza del campo eléctrico también son verticales y por lo tanto la
antena receptora tendrá la misma posición que la antena emisor .
- Características de una
antena
- Ganancia
- Representa en qué magnitud se incrementa el nivel de señal a la salida de la
antena con referencia al nivel de entrada comparándola con una antena
patrón. La ganancia se representa con la letra G y se mide en dB
(decibelios).
- Representa en qué magnitud se incrementa el nivel de señal a la salida de la
antena con referencia al nivel de entrada comparándola con una antena
patrón. La ganancia se representa con la letra G y se mide en dB
(decibelios).
- Impedancia
- Es la resistencia que ofrece la antena al paso de la corriente para la frecuencia
de trabajo. Se representa con la letra Z y se mide en ohmios W.
- Es la resistencia que ofrece la antena al paso de la corriente para la frecuencia
de trabajo. Se representa con la letra Z y se mide en ohmios W.
- Ancho de
banda
- es el margen de frecuencias que recibe la antena. Se representa con la letra B y se mide en unidades
de frecuencia.
- es el margen de frecuencias que recibe la antena. Se representa con la letra B y se mide en unidades
de frecuencia.
- Respuesta de
frecuencia
- Es una representación gráfica del comportamiento de la antena (ganancia) en las distintas
frecuencias de su ancho de banda de trabajo. Se representa mediante una gráfica que en el eje
vertical están valores de ganancia de la antena y en el horizontal están las frecuencias.
- Es una representación gráfica del comportamiento de la antena (ganancia) en las distintas
frecuencias de su ancho de banda de trabajo. Se representa mediante una gráfica que en el eje
vertical están valores de ganancia de la antena y en el horizontal están las frecuencias.
- Relación delante/atrás (D/A)
- Compara la señal inducida en una antena orientada hacia la emisora, con la señal inducida en la
misma antena cuando se orienta en sentido opuesto. Se mide en decibelios.
- Compara la señal inducida en una antena orientada hacia la emisora, con la señal inducida en la
misma antena cuando se orienta en sentido opuesto. Se mide en decibelios.
- Característica radial de una
antena
- Es la gráfica que resulta de unir todos los puntos equipotenciales del campo eléctrico que se generan alrededor.
- Característica radial vertical
- Se obtiene cuando la antena se sitúa en un plano horizontal respecto al suelo y el plano de medida
es perpendicular a la antena. La gráfica se representará como círculos concéntricos.
- Se obtiene cuando la antena se sitúa en un plano horizontal respecto al suelo y el plano de medida
es perpendicular a la antena. La gráfica se representará como círculos concéntricos.
- Característica radial
horizontal
- Se obtiene cuando el plano de medida se toma paralelo a la antena, en la que
la radiación es máxima en el centro de la antena y mínima en los extremos.
- Se obtiene cuando el plano de medida se toma paralelo a la antena, en la que
la radiación es máxima en el centro de la antena y mínima en los extremos.
- Característica radial vertical
- Es la gráfica que resulta de unir todos los puntos equipotenciales del campo eléctrico que se generan alrededor.
- Ganancia

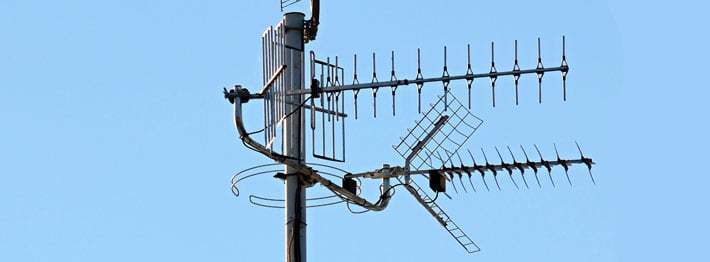

- Tipos de
antenas

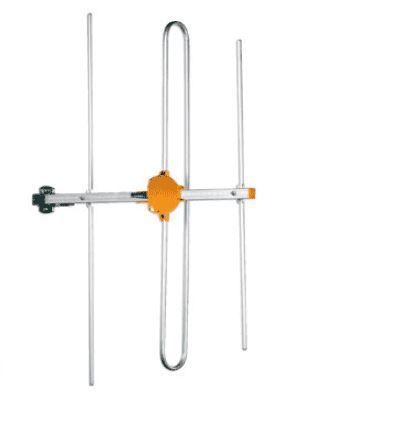

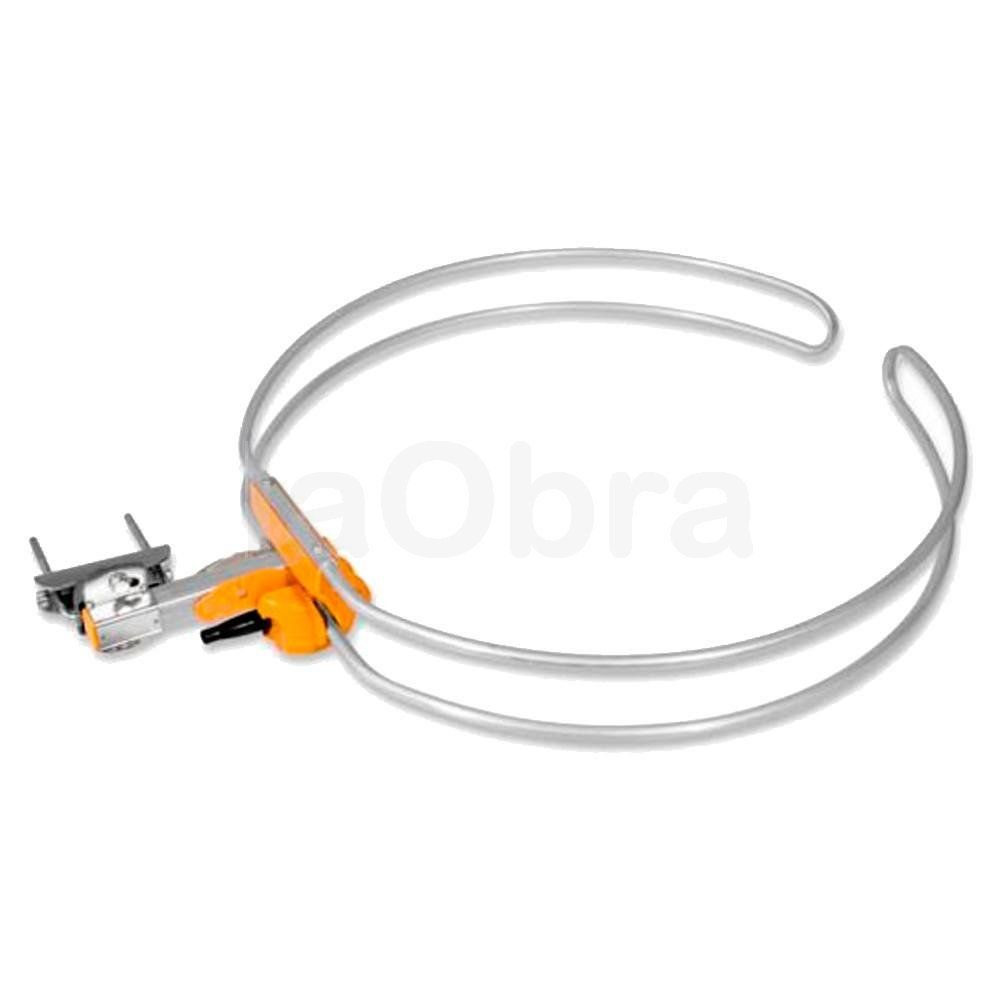

- Antena
DAB
- Antena
FM

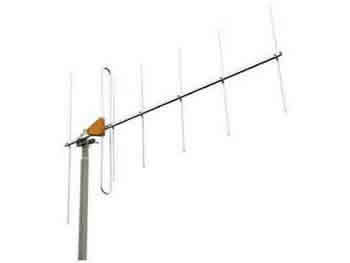

- Antena
VHF-DAB

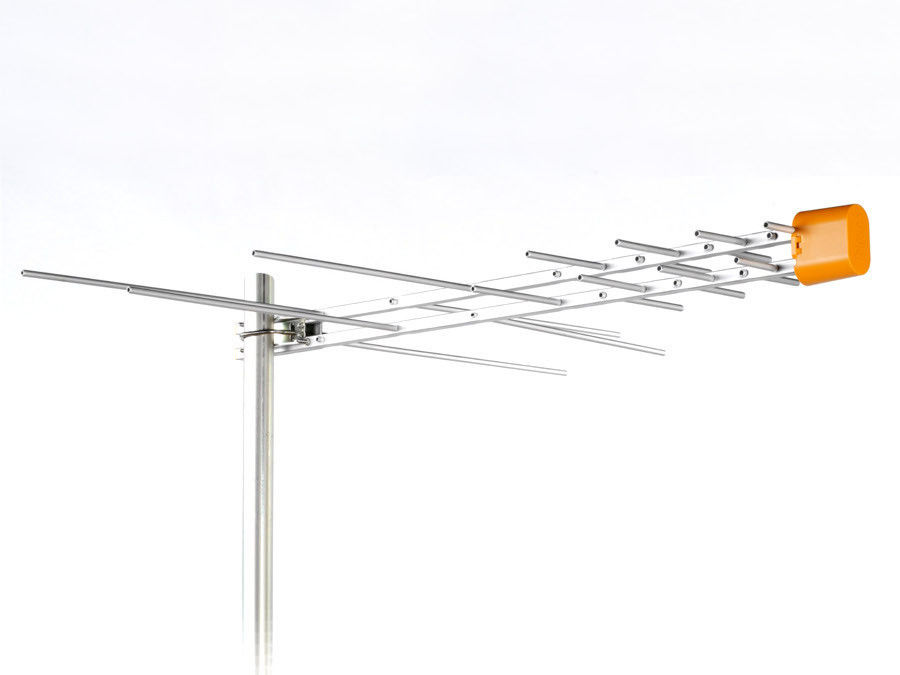

- Antena mixta VHF /
UHF
- Antena
VHD

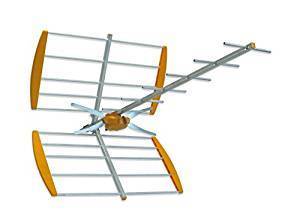

- Antena L

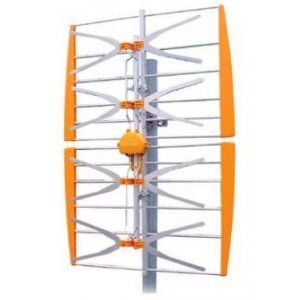

- Antena
Panel
- Se instalan en sitios donde se reciben señales de TV de diversas direcciones (varios repetidores
próximos).
- Se instalan en sitios donde se reciben señales de TV de diversas direcciones (varios repetidores
próximos).
- Antenas
array
- Son antenas que tienen circuitos electrónicos y por tanto necesitan tensión de alimentación. Se usan
en instalaciones como por ejemplo caravanas o barcos, donde la señal es débil.
- Son antenas que tienen circuitos electrónicos y por tanto necesitan tensión de alimentación. Se usan
en instalaciones como por ejemplo caravanas o barcos, donde la señal es débil.
- Antenas
activas
- Preamplificador
- Su función es aumentar el nivel de señal lo suficiente para asegurar el correcto funcionamiento los equipos
de cabecera.
- Se instala en la propia antena para evitar las pérdidas en el cable.
- Su función es aumentar el nivel de señal lo suficiente para asegurar el correcto funcionamiento los equipos
de cabecera.
- Antena
DAB
