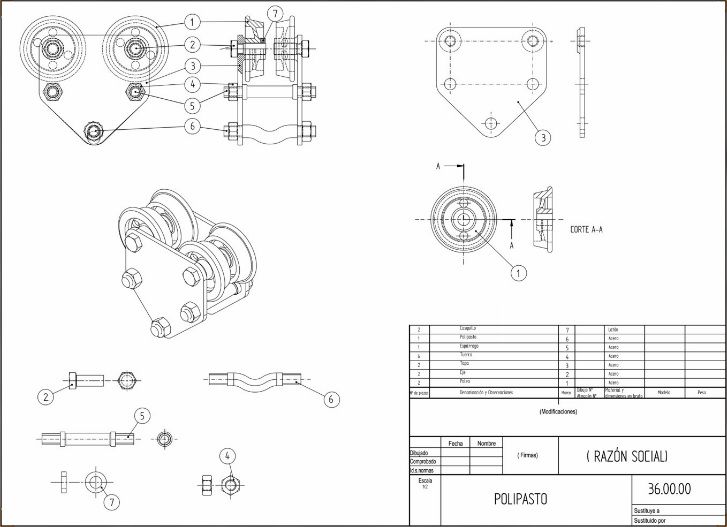

DIBUJO DEL CONJUNTO

Dan un idea general de la constitución de un objeto o mecanismo dando una idea de sus funcionamiento, trabajo o servicio

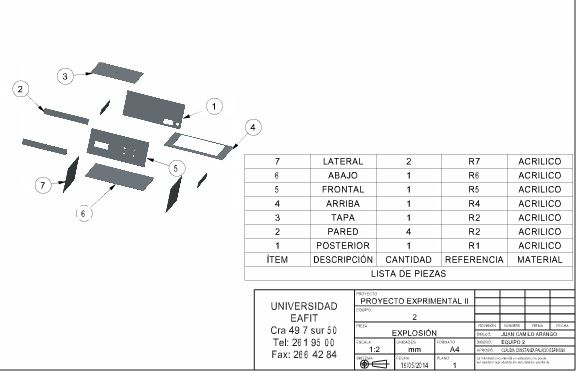

1. Dibujo de Despiece
  1. Representación de cada una de las piezas no normalizadas de un mecanismo
2. NTC 2058 LISTA DE ITEMS
  1. Estas se pueden presentar en el dibujo o en un documento por separado
3. NTC 2099 REFERENCIA DE ÍTEMS
  1. Se recomienda que las referencias se asignen en orden secuencial a cada parte de ensamblaje
  2. Las partes que son idénticas deben tener una misma referencia de ítem
  3. Cada sub-ensamble incorporado en un conjunto principal del dibujo puede poseer la misma referencia
  4. Si el dibujo corresponde a una sola parte, no es necesario asignar una referencia al item
  5. Todas las referencias deben incluirse en un lista de ítems
  6. Las referencias de ítems deben estar compuestas generalmente de números arábigos. Se pueden incluir letras mayusculas cuando se requiera
  7. Todas las referencias de ítemes en el mismo dibujo deben ser del tipo y altura del rotulado
    1. Las referencias deben ubicarse fuera del contorno de items correspondientes
      1. Las líneas directrices no deben cortarse entre sí. deben ser lo mas cortas posibles. Para las referencias encerradas en círculo las líneas deben ir hacia el centro de éste
        Las referencias deben ser expuestas en columnas verticales y/o filas horizontales
        Las referencias de items relacionados pueden mostrarse con la misma línea indicadora
4. NTC 2048. ORIFICIOS DE CENTRADO. REPRESENTACIÓN SIMPLIFICADA Y DESIGNADA
  1. Representación simplificada de los agujeros de centrado, esto indica si deben permanecer o no en la pieza terminada
    1. Identificación de cada agujero debe tener:
      1. Una referencia o una norma internacional
      2. La letra segun tipo , A O B
      3. El diámtro guiía
      4. El diámetro D, del orificio exterior del orificio de centrado
      5. Los valores deben estar separados por una barra (/)
5. Para observar las piezas interiores se deben realizar todos los cortes necesarios
