Modelo relacional

Modelo relacional

1. Modelado y gestion de base de datos

2. datos en forma de tablas o relaciones

   • se vinculan entre si, por poseer mismas caracteristicas
     • Nombre de campo,tipo y longitud. A este campo se le llama ID, identificador o clave

3. Esquema

   • determina la identidad de la relacion, contiene los metadatos de esta
     • Consta de
       • Nombre de la relacion(su identificador)
       • Nombre de los atributosde la relacion y sus dominos
         • Define los valores permitidos al mismo, como un tipo de dato

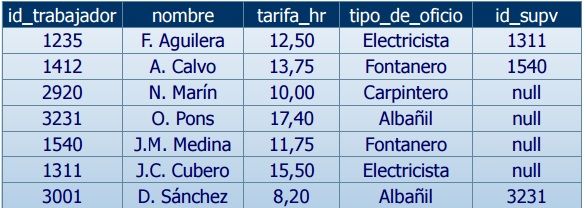

4. Instancias

   • aplicación de un esquema a un conjunto finito de datos. Es decir contenido de una tabla en un momento dado
     • subconjunto de la información contenida en una relación o tabla como por ejemplo:
       • Ciertos caracteres y números (una sola columna de una sola fila).
       • Algunas o todas las filas con todas o algunas columnas
       • Cada fila es una tupla. El número de filas es llamado cardinalidad.
       • El número de columnas es llamado aridad o grado.

5. Caracteristicas Principales:

   • Se compone de varias tablas o relaciones.
   • No puede existir dos tablas con el mismo nombre ni registro
   • La relación entre tablas padre y un hijo se lleva a cabo por medio de las claves primarias y claves foráneas (o ajenas).
   • Las claves primarias son la clave principal de un registro dentro de una tabla y deben cumplir con la integridad de datos.
   • Las claves ajenas se colocan en la tabla hija, contienen el mismo valor que la clave primaria del registro padre; por medio de estas se hacen las formas relacion

6. Elementos

   • Relaciones
     • todos los datos se almacenan y se accede a ellos por medio de relaciones.
   • Relaciones derivadas
     • no almacenan datos, pero son calculadas al aplicar operaciones relacionales
   • Restricciones
     • limitación que obliga el cumplimiento de ciertas condiciones
   • Dominios
     • conjunto de posibles valores para cierto atributo
   • Claves
     • Clave primaria
       • define unívocamente a todos los demás atributos de la tabla para elegir los datos a relacionar
     • Clave foránea
       • determina la relación existente en dos tablas.
     • Clave índice
       • Para tener acceso más rápido a los datos
   • Procedimientos Almacenados
     • código ejecutable que se asocia y se almacena con la base de datos

7. Estructura

   • El nombre de cada tabla
   • El nombre de cada columna
   • El tipo de dato de cada columna
   • La tabla a la que pertenece cada columna

8. Ventajas

   • herramientas para evitar la duplicidad de registros
   • al eliminar un registro elimina todos los registros relacionados dependientes.
   • comprensible y aplicable

9. Desventajas

   • deficiencias con datos gráficos, multimedia, diseño asistido por computadora y sistemas de información geográfica.
   • No se manipulan de forma manejable los bloques de texto como tipo de dato.
   • Costosa creacion y meantenimiento
