UNIDAD III DIBUJO
DEL CONJUNTO

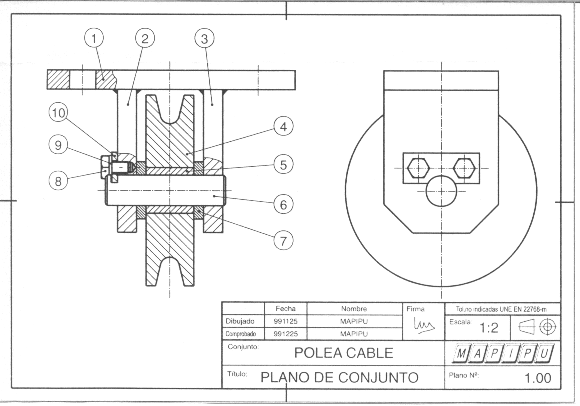

- PLANO DE CONJUNTO
- El plano de conjunto
presenta una visión
general del objeto a
construir
- Se puede ver las
distintas piezas que
componen las piezas
- La función
principal consiste
en hacer posible el
montaje
- Representan una
maquina o un
mecanismo en su
totalidad
- Dan idea general
de la constitución
del mecanismo
- Funcionamiento
y servicio
- Dan idea general
de la constitución
del mecanismo
- Es necesario
dibujar las vistas,
cortes y ruturas
- Se debe tener en cuenta las
cuestiones relativas de la
normalización, grosor de la
linea, escalas
- No es necesario
dibujar la vista del lado
izquierdo
- El plano de conjunto
presenta una visión
general del objeto a
construir
- MARCADO DE LAS PIEZAS
- A cada pieza del
conjunto se le debe
identificar
- Cada subconjunto se
debe identificar con una
sola referencia
- Se debe utilizar
números arabigos
- Es recomendable enumerar
de forma consecutiva sin
dejar espacios
- Las marcas deben
estar fuera del
trazado del dibujo
- Las marcas se van
unidas por medio de
lineas
- estas lineas terminan en
un circulo y comienzan con
una flecha
- estas lineas terminan en
un circulo y comienzan con
una flecha
- A cada pieza del
conjunto se le debe
identificar

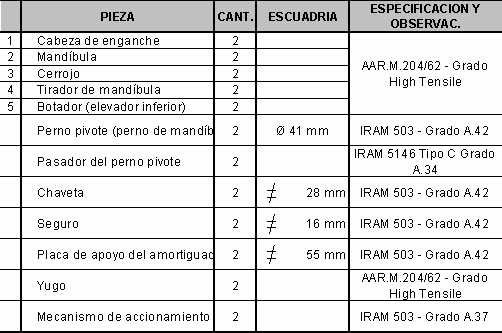

- LISTA DE MATERIALES
- Proporciona toda la
información en el plano que
están relacionados por una
marca
- Este se debe encontrar
sobre el cuadro de
rotulacion
- Si el numero de piezas es
amplio se realiza en un
formato A4 aparte
- Proporciona toda la
información en el plano que
están relacionados por una
marca

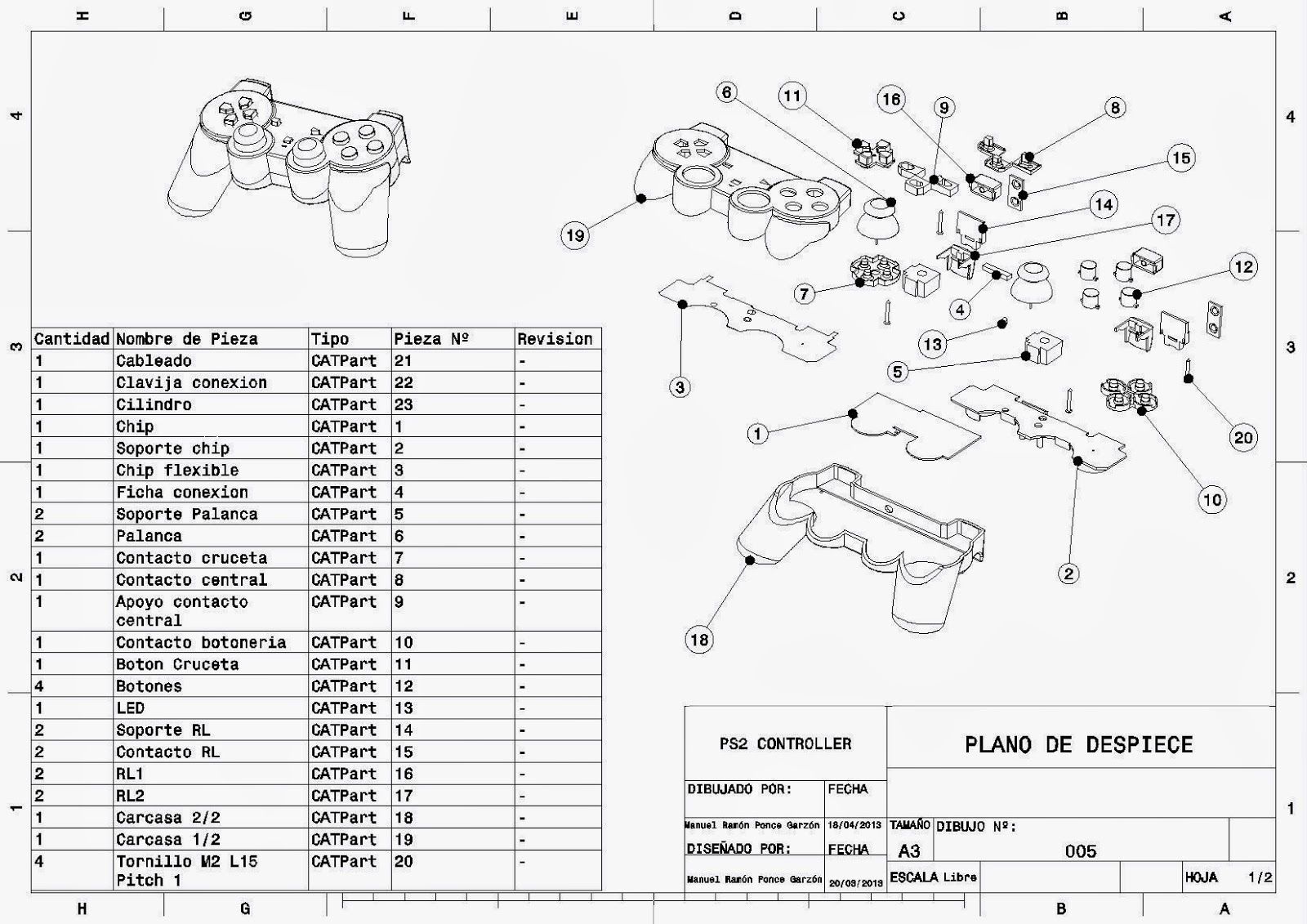

- PLANOS DE DETALLES
O DESPIECE
- Detalles
- Dimenciones
- Tolerancias,
materiales,
identificación, etc
- Signos de
superficie
- Dimenciones
- Excluciones
- Objetos como tuercas,
tornillos,arandelas,
entre otros
- Objetos como tuercas,
tornillos,arandelas,
entre otros
- Detalles
- IDENTIFICACION DEL
PLANO
- Numero de registro
o identificación
- Únicamente se puede
encontrar dos planos en
el mismo No.
- Únicamente se puede
encontrar dos planos en
el mismo No.
- Titulo del dibujo
- Describe el
contenido del dibujo
- Se debe identificar en
la parte inferior
derecha del cajetín
- Describe el
contenido del dibujo
- Numero de registro
o identificación
- IDENTIFICACION DEL PLANO
- No. de registro
- Titulo del dibujo
- DATOS
- Dibujado por
- Revisado
- Fecha
- Datos del responsable del plano
- Indice de revision
- Dibujado por
- No. de registro
