DIBUJO NORMALIZADO

JENSEN
1. medio para el dibujo
  1. material donde se elaboran los dibujos
    1. cada formato tienes sus cualidades especificas
      1. A4
        A3
      2. A2
      3. A0
      4. A1
    2. cuadros de localizacion
    3. bosquejos
      1. parte sencilla para interpretar un dibujo,el bosquejo esta relacionado a la utilizacion del papel
        papel tridimensional
        papel isometrico
        dibujos en tres dimensiones
        papel bidimensional
        solo uso de una vista
        dibujos panoramicos
    4. dibujo panoramico
      1. axometrica
      2. perspectivo
      3. oblicuo
normas tecnicas para el dibujo
1. terminologia
  1. dibujo tecnico: representacion grafica
  2. descriptiva : estudio de los cuertos como referencia sus proyecciones
  3. perspectiva :representacion tridimencional
2. boceto: representacion grafica que puede modificarse
3. esquema:representacion donde resalta la carateristica mas importante
4. croquis :representacion grafica definitiva

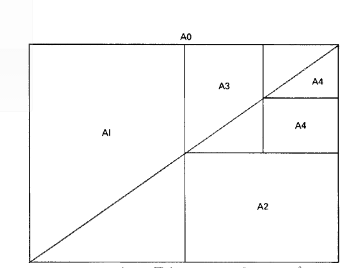

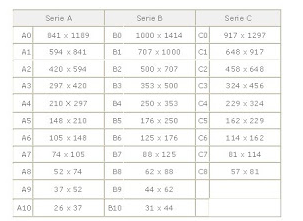

5. formatos del papel de acuerdo al tipo de dibujo a si mismo se debe utilizar siertos formatos que cumplen con las normas

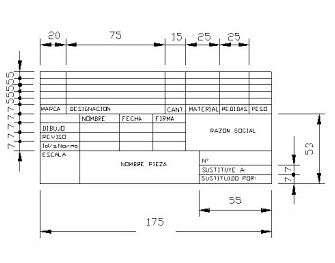

  1. rotulo de planos :es parte fundamental de toda representacion grafica , en ella estan estipulados datos generales como personas que formaron parte de la elaboracion del dibujo,nombre del trabajo organizacion para la cual se esta elaborando escalas
6. escalas :es la relacion entre la dimencion de un objeto representado en un dibujo y la dimencion real del dibujo
  1. escala natural
  2. escala reduccion
  3. escala ampliacion
