LOS MECANISMOS
- MAQUINAS
SIMPLES
- PALANCAS
- La palanca es una
maquina simple cuya
función consiste en
transmitir fuerza y
desplazamiento
- Géneros

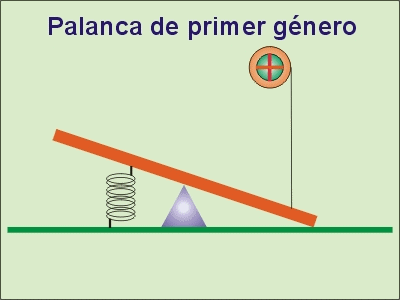

- 1º Género : son las que
tienen el punto de
apoyo entre la potencia
y la resistencia

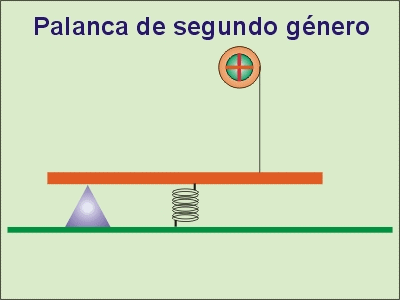

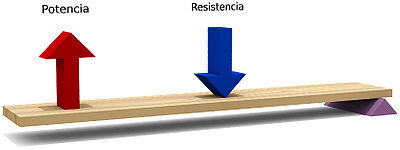

- 2º Género : la resistencia
esta entre el punto de
apoyo y la potencia

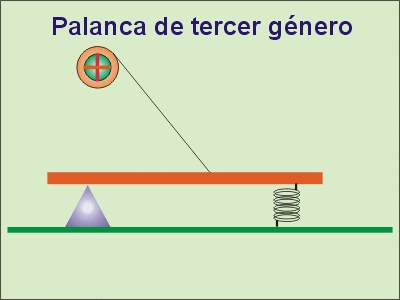

- 3º Genero : la potencia
esta entre el punto de
apoyo y la resistencia
- 1º Género : son las que
tienen el punto de
apoyo entre la potencia
y la resistencia
- Ley de la palanca : La " potencia " por
su brazo es igual a la " resistencia "
por el suyo
- Géneros
- La palanca es una
maquina simple cuya
función consiste en
transmitir fuerza y
desplazamiento
- POLEAS
- Una polea es una máquina simple, un
dispositivo mecánico de tracción, que
sirve para transmitir una fuerza
- POLEAS SIMPLES: esta clase de poleas se
utiliza para levantar una determinada carga.
Cuenta con una única rueda
- POLEAS FIJAS:
consiste en un
sistema donde la
polea se
encuentra sujeta
a la viga
- POLEAS
MÓVILES: esta
clase de poleas
son aquellas que
están unidas a la
carga y no a la
viga
- POLEAS FIJAS:
consiste en un
sistema donde la
polea se
encuentra sujeta
a la viga

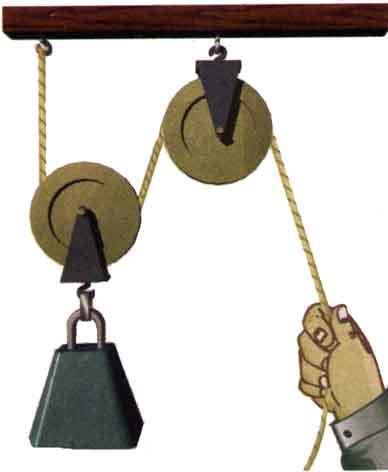

- Compuestas: el sistema de poleas compuestas se
utiliza con el propósito de alcanzar una amplia
ventaja de carácter mecánico, levantando objetos
de gran peso con un esfuerzo mínimo
- POLEAS SIMPLES: esta clase de poleas se
utiliza para levantar una determinada carga.
Cuenta con una única rueda
- Una polea es una máquina simple, un
dispositivo mecánico de tracción, que
sirve para transmitir una fuerza
- PALANCAS
- MAQUINAS DE TRANSMISIÓN
CIRCULAR
- POLEAS DE
TRANSMISIÓN

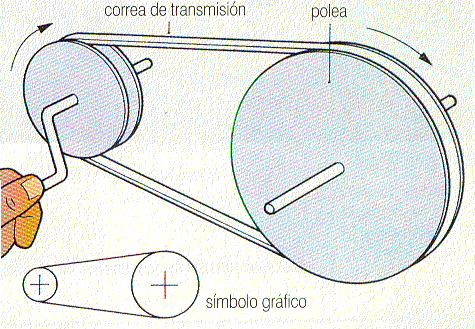

- Un sistema de transmisión por correa es un conjunto de
dos poleas acopladas por medio de una correa con el fin
de transmitir fuerzas y velocidades
- Un sistema de transmisión por correa es un conjunto de
dos poleas acopladas por medio de una correa con el fin
de transmitir fuerzas y velocidades
- ENGRANAJES

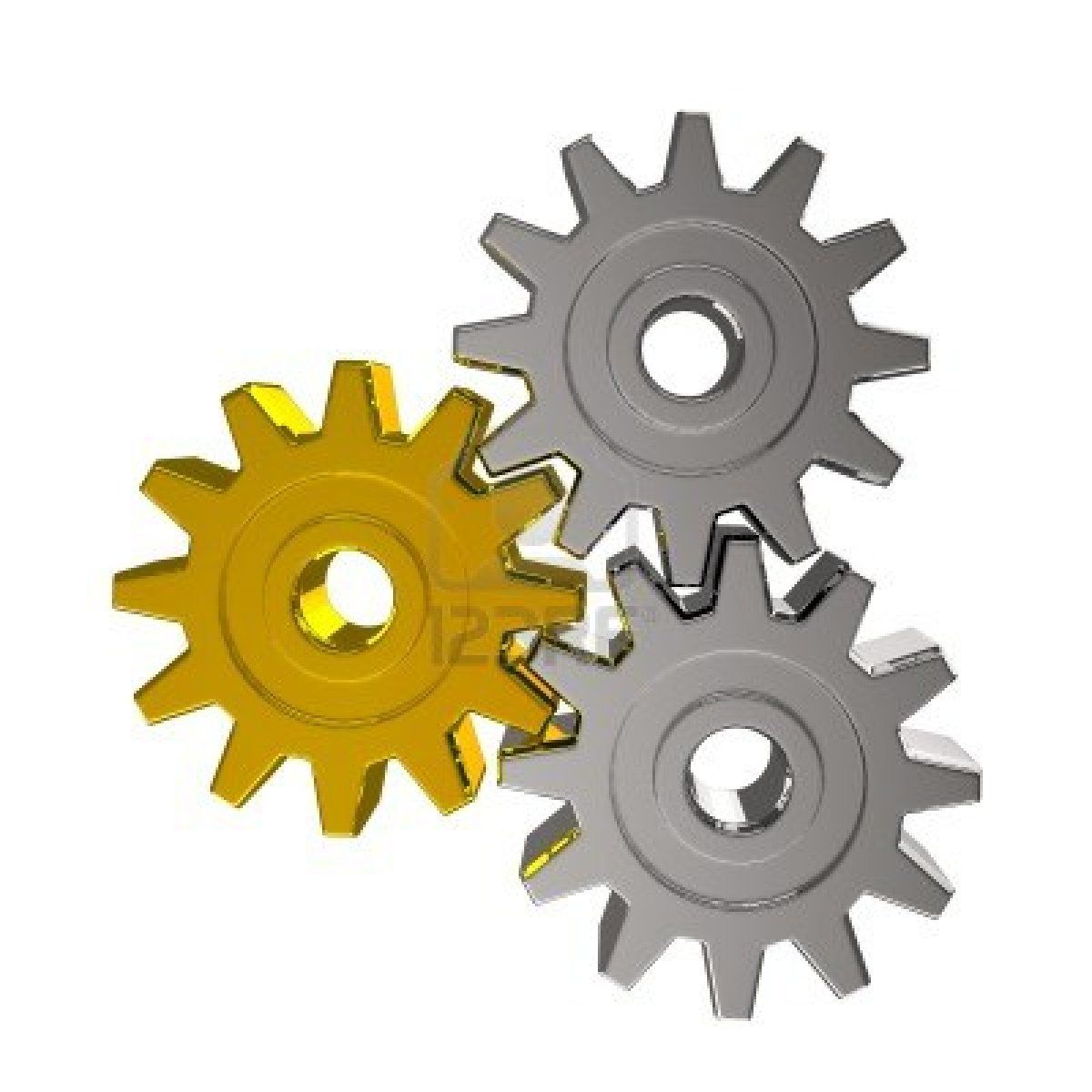

- Se denomina engranaje
al mecanismo utilizado
para transmitir potencia
de un componente a otro
dentro de una máquina
- Se denomina engranaje
al mecanismo utilizado
para transmitir potencia
de un componente a otro
dentro de una máquina
- RUEDAS
DENTADAS
- Una rueda dentada es un mecanismo de
forma circular que transmite movimiento
mediantedientes
- Una rueda dentada es un mecanismo de
forma circular que transmite movimiento
mediantedientes
- POLEAS DE
TRANSMISIÓN
- MAQUINAS QUE CAMBIEN EL TIPO DE
MOVIMIENTO
- TORNILLO
- Un husillo es un tipo de
tornillo largo y de gran
diámetro, utilizado para
accionar los elementos de
apriete tales como prensas o
mordazas, así como para
producir el desplazamiento
lineal de los diferentes carros
de fresadoras y tornos
- Un husillo es un tipo de
tornillo largo y de gran
diámetro, utilizado para
accionar los elementos de
apriete tales como prensas o
mordazas, así como para
producir el desplazamiento
lineal de los diferentes carros
de fresadoras y tornos
- SISTEMA PIÑÓN-CREMALLERA

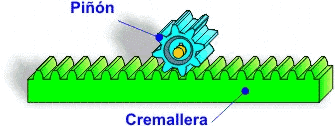

- El mecanismo piñón-cremallera
tiene por finalidad la
transformación de un
movimiento de rotación o circular
(piñón) en un movimiento
rectilíneo (cremallera) o viceversa.
- El piñón es una rueda
dentada normalmente con
forma cilíndrica que describe
un movimiento de rotación
alrededor de su eje.
- La cremallera es una pieza
dentada que describe un
movimiento rectilíneo en
uno u otro sentido según la
rotación del piñón.
- El piñón es una rueda
dentada normalmente con
forma cilíndrica que describe
un movimiento de rotación
alrededor de su eje.
- El mecanismo piñón-cremallera
tiene por finalidad la
transformación de un
movimiento de rotación o circular
(piñón) en un movimiento
rectilíneo (cremallera) o viceversa.
- LEVA

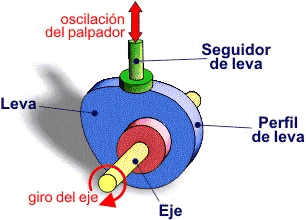

- La leva es un elemento mecánico que
permite la transformación de un
movimiento circular a un movimiento
rectilíneo mediante el contacto directo a un
seguidor.1
- La leva es un elemento mecánico que
permite la transformación de un
movimiento circular a un movimiento
rectilíneo mediante el contacto directo a un
seguidor.1
- RUEDA EXCÉNTRICA
- Es una rueda que gira
sobre su eje y no pasa
por su centro
- Es una rueda que gira
sobre su eje y no pasa
por su centro
- BIELA-MANIVELA

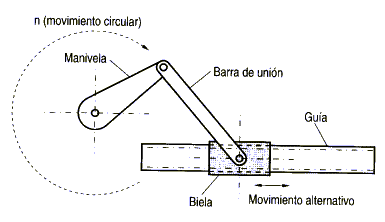

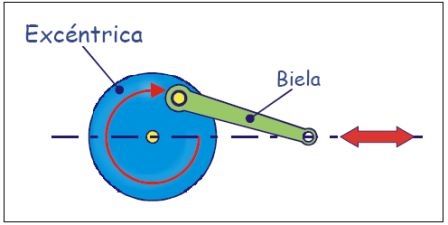

- El mecanismo de biela - manivela es un
mecanismo que transforma un
movimiento circular en un movimiento
de traslación, o viceversa.
- El mecanismo de biela - manivela es un
mecanismo que transforma un
movimiento circular en un movimiento
de traslación, o viceversa.
- CIGüEÑAL

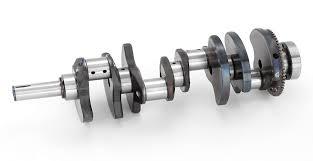

- es un eje acodado, con
codos y contrapesos
presente en ciertas
máquinas que, aplicando
el principio del
mecanismo de biela -
manivela, transforma el
movimiento rectilíneo
alternativo en circular
uniforme y viceversa
- es un eje acodado, con
codos y contrapesos
presente en ciertas
máquinas que, aplicando
el principio del
mecanismo de biela -
manivela, transforma el
movimiento rectilíneo
alternativo en circular
uniforme y viceversa
- TORNILLO
