Principios Generales de la Acotacion
- 1• Cada elemento se acotar á sólo una vez en
el dibujo
- 5• Los métodos de fabricación o de control no deben
ser especificados, a menos que sea imprescindible
para asegurar el buen funcionamiento o la
intercambiabilidad.

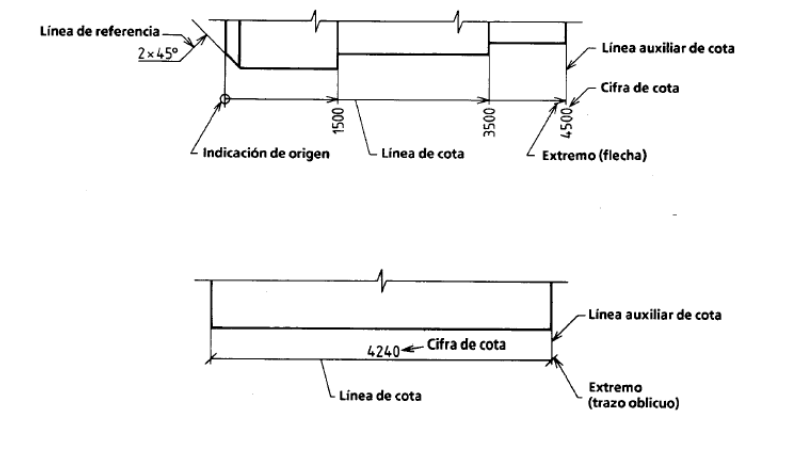

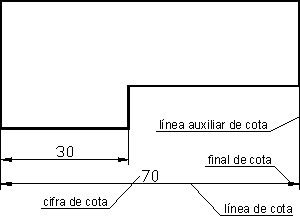

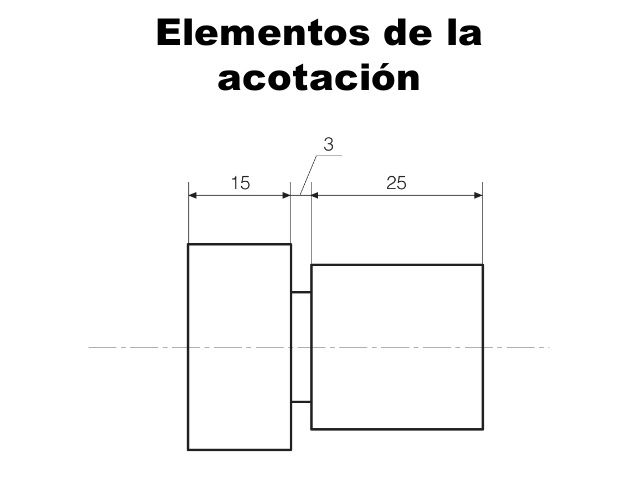

- • Acotar consiste en la consignación de las medidas de los objetos
distribuidas entre las vistas, cortes y secciones, así como en los dibujos de
conjunto. • Las cifras de cota van referidas a las medidas de los objetos en
la realidad. • La unidad de cota de un dibujo industrial es el milímetro, en
tal caso no se dispone detrás de la cifra de cota
- 2• Las cotas se colocarán sobre las vistas, corte s o secciones qu
e representen más claramente los elementos
correspondientes.
- 4• No se indicarán más cotas de
las necesarias para definir una
pieza o un producto acabado.
- 6•Las cotas funcionales deberán
expresarse directamente sobre el
dibujo.
- 3• Todas las cotas de un dibujo se expresarán en la
misma unidad, aunque sin indicar la abreviatura del
sistema métrico decimal.
