MOMENTO 2
  1. Formatos Normalizados
    1. Se llama al tamaño, posición y dimensiones que se le da al papel
        1. Normas
          1. NTC 1001. Papel Formatos
            1. NTC 1687. Formato y Plegado de los dibujos
              1. ISO 5457
            2. Líneas Normalizadas

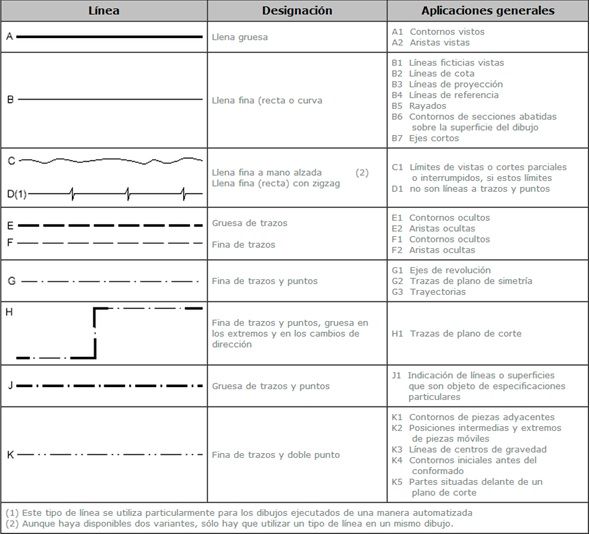

              1. En Dibujo Técnico se utilizan diferentes tipos de líneas, sus tipos y espesores han sido normalizados en diferentes normas
                1. Priorización en orden
                  1. 1. Contornos y aristas vistos
                    1. 2. Contornos y aristas ocultos
                      1. 3. Traza de planos de corte
                        1. 4. Ejes de Revolución y trazas de plano de simetría
                          1. 5. Líneas y centros de gravedad
                            1. 6. Líneas de Proyección
                          2. Escalas Normalizadas

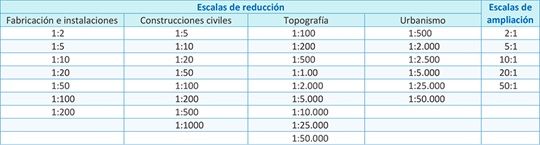

                            1. Representaciones de objetos en diferentes tamaños según se desee
                              1. Fórmula :ESCALA= (Dimensiòn del dibujo )/(Dimensiòn de la realidad)
                                1. Si el numerador de la fracción es mayor que el denominador, se trata de una escala de ampliación y será de reducción en caso contrario. Escala 1:1 es un objeto dibujado a su tamaño real.
                              2. Vistas

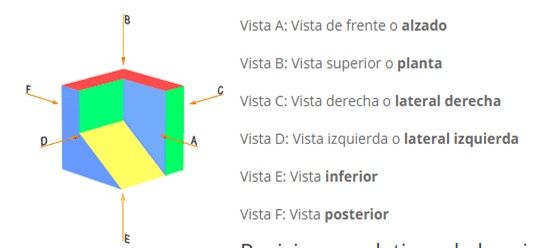

                                1. Son imágenes que se obtienen cuando se mira un objeto por diferentes caras
                                  1. Elección de las vistas necesarias: Se realizará de manera que estas deben ser mínimas, suficientes y adecuadas
                                  2. Cortes, Secciones y Roturas
                                    1. Corte: es el artificio por el cual, en la representación de una pieza, se elimina u omite una parte de la pieza con el objetivo de hacer más clara su representación y acotación. El mecanismo se realiza adoptando uno o varios planos de corte donde se eliminara de una manera ficticia la parte más cercana al observador
                                      1. Secciones: son intersecciones en el plano de corte con la pieza (se aprecia en la superficie de color rojo en la gráfica anterior. Se diferencia de un corte puesto que no se graficara el resto de la pieza que queda detrás y generalmente resultara más clara la refrendación grafica de la misma.
                                        1. Línea de Rotura: Se utiliza para dibujar objetos largos y uniformes y se graficaran interrumpido por líneas de rotura, las cuales ahorran espacio de representación porque suprime partes constantes y regulares de las piezas. También limita la representación a las partes suficientes para su definición y acotación

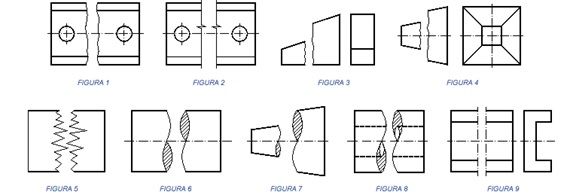

                                          1. 1. Las normas UNE definen solo dos tipos de roturas (figuras 1 y 2), la primera se indica mediante una línea fina, como la de los ejes, a mano alzada y ligeramente curvada, la segunda suele utilizarse en trabajos por ordenador.
                                            1. 2. En piezas en cuña y piramidales (figuras 3 y 4), se utiliza la misma línea fina y ligeramente curva. En estas piezas debe mantenerse la inclinación de las aristas de la pieza.
                                              1. 3. piezas de madera, la línea de rotura se indicará con una línea en zig-zag (figura 5).
                                                1. 4. En piezas cilíndricas macizas, la línea de rotura de indicará mediante las característica lazada (figura 6).
