MEDIOS DE TRASMISIÓN
ALÁMBRICOS O
GUIADOS
- El ancho de banda o velocidad de
transmisión dependen de la distancia y
de si el enlace es punto a punto (entre
dos equipos únicamente) o multipunto
(conexión con varios equipos). Algunos
medios guiados incluyen a los cables
metálicos (cobre, aluminio, etc.) y otros
utilizan fibra óptica
- El cable se instala normalmente en el interior
de los edificios o bien en conductos
subterráneos. Los cables metálicos pueden
presentar una estructura coaxial o de Par
trenzado, y el cobre es el material preferido
como núcleo de los elementos de transmisión
de las redes.
- En este medio se encuentran los
:
- CABLE DE COBRE DE PAR TRENZADO
- Es el medio de transmisión guiado más barato y más
comúnmente usado, se ha utilizado durante mucho tiempo en
las redes telefónicas. Este cable consta de dos hilos de cobre
aislados, de un milímetro de espesor, cada uno, que siguen un
patrón regular en espiral, los hilos se trenzan para reducir las
interferencias eléctricas. Normalmente el par trenzado está
constituido por un grupo de pares trenzados, normalmente
cuatro, recubiertos por un material aislante, cada uno de estos
pares se identifica por medio de un color.

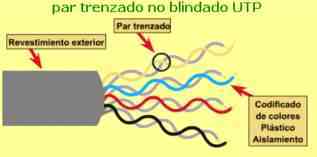

- cable de par
trenzado sin
apantallar (UTP)
- se utiliza en redes de computadores ubicadas
dentro de un mismo edificio para conexión de
redes LAN (redes de área local), la velocidad de
transmisión del cable UTP varía entre 10 Mbps y
1 Gbps, dependiendo del espesor del cable y de
la distancia que haya entre el equipo transmisor
y el receptor. Figura 12 Cable STP Fuente:
http://
- se utiliza en redes de computadores ubicadas
dentro de un mismo edificio para conexión de
redes LAN (redes de área local), la velocidad de
transmisión del cable UTP varía entre 10 Mbps y
1 Gbps, dependiendo del espesor del cable y de
la distancia que haya entre el equipo transmisor
y el receptor. Figura 12 Cable STP Fuente:
http://

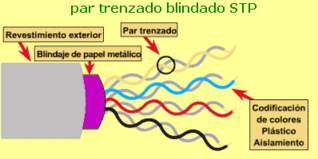

- par trenzado
apantallado
(STP).
- El blindaje permite minimizar la
radiación electromagnética (EMI,
Electromagnetic interference) y la
diafonía.
- El blindaje permite minimizar la
radiación electromagnética (EMI,
Electromagnetic interference) y la
diafonía.
- cable de par
trenzado sin
apantallar (UTP)
- Es el medio de transmisión guiado más barato y más
comúnmente usado, se ha utilizado durante mucho tiempo en
las redes telefónicas. Este cable consta de dos hilos de cobre
aislados, de un milímetro de espesor, cada uno, que siguen un
patrón regular en espiral, los hilos se trenzan para reducir las
interferencias eléctricas. Normalmente el par trenzado está
constituido por un grupo de pares trenzados, normalmente
cuatro, recubiertos por un material aislante, cada uno de estos
pares se identifica por medio de un color.

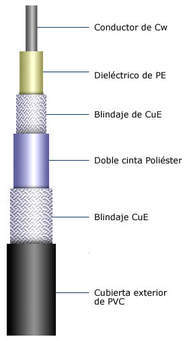

- CABLE COAXIAL:
- Consta de dos conductores de cobre pero
dispuestos de forma concéntrica e lugar de
un paralelo, este tipo de cable es común en
las conexiones de televisión por cable. El
cable coaxial consta de un núcleo de hilo de
cobre rodeado por un aislante, un
apantallamiento (recubrimiento) de metal
trenzado y una cubierta externa. Alcanza
velocidades de 1 Mbps o superiore
- Consta de dos conductores de cobre pero
dispuestos de forma concéntrica e lugar de
un paralelo, este tipo de cable es común en
las conexiones de televisión por cable. El
cable coaxial consta de un núcleo de hilo de
cobre rodeado por un aislante, un
apantallamiento (recubrimiento) de metal
trenzado y una cubierta externa. Alcanza
velocidades de 1 Mbps o superiore

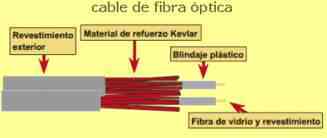

- FIBRA OPTICA
- Se dividen en dos tipos
- FIFRA MULTIMODO
- Es aquella en la que los haces de luz pueden circular por
más de un modo o camino. Esto supone que no llegan
todos a la vez. Una fibra Multimodo puede tener más
de mil modos de propagación de luz. Las fibras
Multimodo se usan comúnmente en aplicaciones de
corta distancia, menores a 1 km y es relativamente
económico.
- Es aquella en la que los haces de luz pueden circular por
más de un modo o camino. Esto supone que no llegan
todos a la vez. Una fibra Multimodo puede tener más
de mil modos de propagación de luz. Las fibras
Multimodo se usan comúnmente en aplicaciones de
corta distancia, menores a 1 km y es relativamente
económico.
- FIBRA
MONOMODO
- En este tipo de fibra óptica el haz de luz transmitido
se propaga por un solo modo o camino. Se logra
reduciendo el diámetro del núcleo de la fibra hasta un
tamaño (8,3 a 10 micrones) que sólo permite un modo
de propagación. Su transmisión es paralela al eje de la
fibra. A diferencia de las fibras multimodo, las fibras
monomodo permiten alcanzar grandes distancias
(hasta 400 km máximo, mediante un láser de alta
intensidad) y transmitir elevadas tasas de información
(decenas de Gb/s).
- En este tipo de fibra óptica el haz de luz transmitido
se propaga por un solo modo o camino. Se logra
reduciendo el diámetro del núcleo de la fibra hasta un
tamaño (8,3 a 10 micrones) que sólo permite un modo
de propagación. Su transmisión es paralela al eje de la
fibra. A diferencia de las fibras multimodo, las fibras
monomodo permiten alcanzar grandes distancias
(hasta 400 km máximo, mediante un láser de alta
intensidad) y transmitir elevadas tasas de información
(decenas de Gb/s).
- FIFRA MULTIMODO
- está compuesto por un cilindro de
vidrio extremadamente delgado,
denominado núcleo, recubierto por
una capa de vidrio concéntrica,
conocida como revestimiento.
- Se dividen en dos tipos
- CABLE DE COBRE DE PAR TRENZADO
- En este medio se encuentran los
:
