cableado estructurado
- Canalizaciones de “Back-Bone”
- Canalizaciones externas entre edificios
- son necesarias para interconectar
“Instalaciones de Entrada” de varios
edificios de una misma corporación, en
ambientes del tipo “campus”.
- ANSI/TIA/EIA-569
admite 4 tipos de
canalizaciones

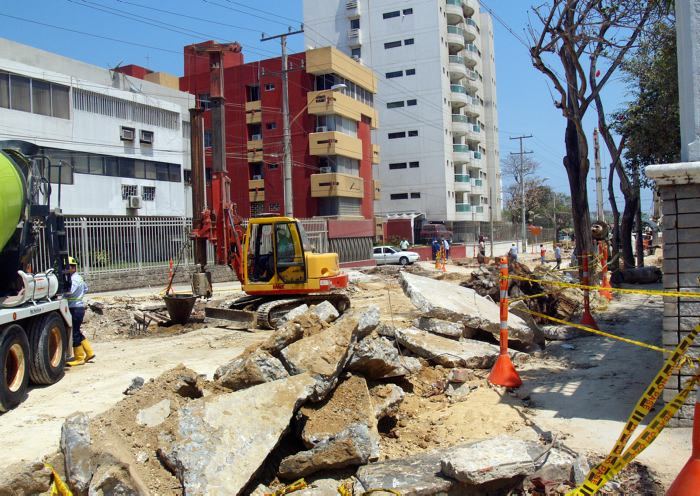

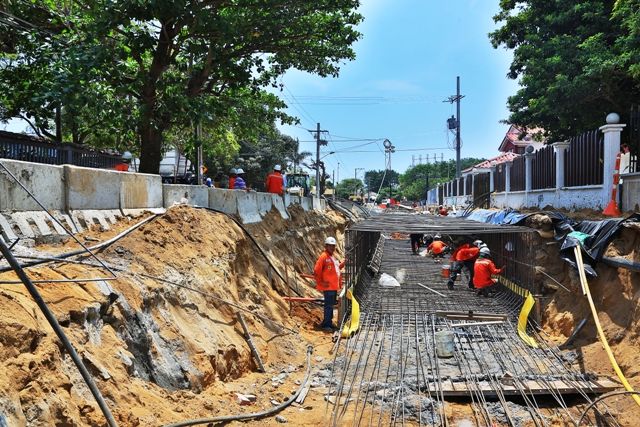

- canalizacion sunbterranea
- un sistema de ductos y
cámaras de inspección.
- Los ductos deben tener un diámetro
mínimo de 100 mm (4 “). No se admiten
más de dos quiebres de 90 grados.
- canalizacion directa enterrada
- los cable de
telecomunicaciones
quedan enterrados
- los cables diponen protectores
adecuados
- los cables diponen protectores
adecuados
- los cable de
telecomunicaciones
quedan enterrados
- un sistema de ductos y
cámaras de inspección.

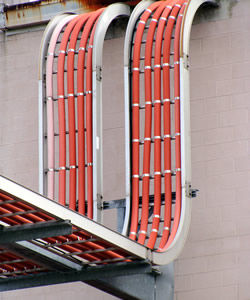

- Backbone aéreos
- concideraciones a tener
encuenta

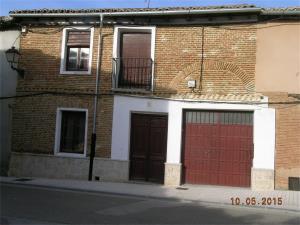

- apariencei del
adificio y las
cicustancias
- legislacion
aplicable
- separacion
requerida con
cableado aereos
electricos.
- Protecciones mecánicas, carga
sobre los puntos de fijación,
incluyendo tormentas y vientos
- apariencei del
adificio y las
cicustancias
- concideraciones a tener
encuenta
- canalizacion de
tuneles.
- también la
separación
necesaria con
otros servicios.
- a ubicación de las canalizaciones dentro de
túneles debe ser planificada de manera que
permita el correcto acceso al personal de
mantenimiento
- a ubicación de las canalizaciones dentro de
túneles debe ser planificada de manera que
permita el correcto acceso al personal de
mantenimiento
- también la
separación
necesaria con
otros servicios.
- canalizacion sunbterranea
- son necesarias para interconectar
“Instalaciones de Entrada” de varios
edificios de una misma corporación, en
ambientes del tipo “campus”.
- canalizaciones internas
- son las que vinculan las “instalaciones de entrada”
con la “sala de equipos”, y la “sala de equipos” con
las “salas de telecomunicaciones”.

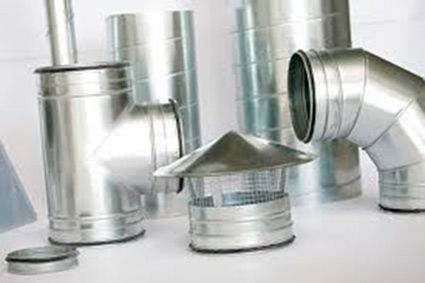

- pueden ser ductos, bandejas,
escalerillas portacables, etc.
- Las canalizaciones “montantes”
pueden ser físicamente verticales u
horizontales.
- Las canalizaciones
“montantes” pueden ser
físicamente verticales u
horizontales.
- pueden ser realizadas con ductos,
bandejas verticales, o escalerillas
portacables verticales.
- unir la sala de equipos con las salas de telecomunicaciones o las
instalaciones de entrada con la sala de equipos en edificios de varios
pisos. Generalmente, en edificios de varios pisos, las salas de
telecomunicaciones se encuentran alineados verticalmente, y una
canalización vertical pasa por cada piso, desde la sala de equipos.
- Canalizaciones montantes
horizontales
- Estas canalizaciones pueden ser
realizadas por:
- ductos
- bandejas horizontales
- escalerillas portacables
- ductos
- pueden ser ubicadas sobre

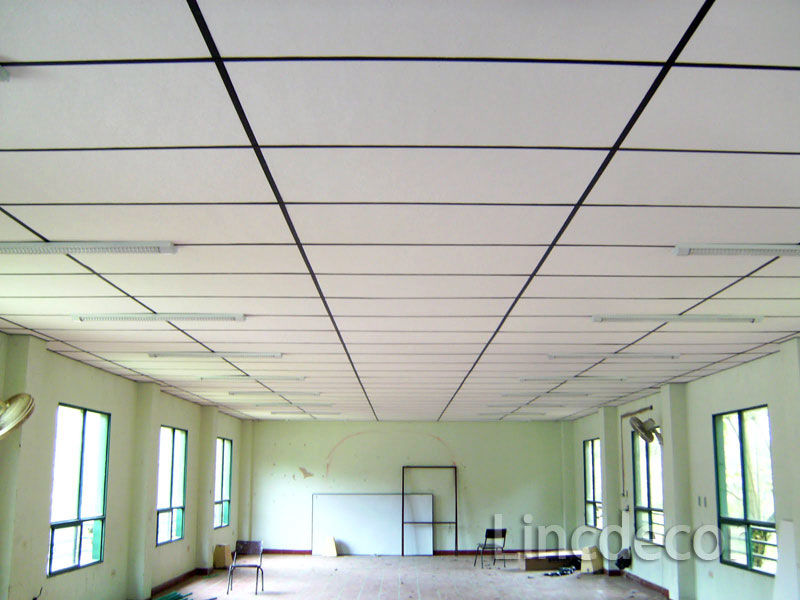

- cielo razo
- bajo del piso
- adosadas a las
paredes
- cielo razo
- Estas canalizaciones pueden ser
realizadas por:
- pueden ser realizadas con ductos,
bandejas verticales, o escalerillas
portacables verticales.
- Las canalizaciones
“montantes” pueden ser
físicamente verticales u
horizontales.
- Las canalizaciones “montantes”
pueden ser físicamente verticales u
horizontales.
- Es muy importante que estas canalizaciones
tengan los elementos “cortafuegos” de acuerdo a
las normas corporativas y/o legales.
- son las que vinculan las “instalaciones de entrada”
con la “sala de equipos”, y la “sala de equipos” con
las “salas de telecomunicaciones”.
- Canalizaciones externas entre edificios
- Sala de telecomunicaciones
- espacios que actúan como punto de transición entre las
“montantes” verticales (back bone) y las canalizaciones de
distribución horizontal.
- contienen puntos de terminación e
interconexión de cableado,
equipamiento de control y
equipamiento de telecomunicaciones
(típicamente equipos “activos” de datos

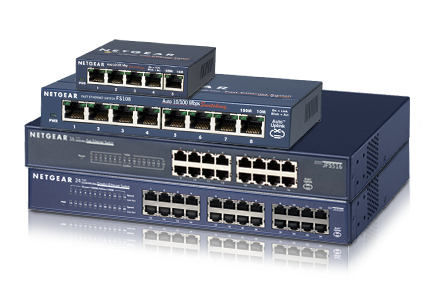

- por ejemplo:
SWICHES
- por ejemplo:
SWICHES
- La ubicación ideal de la sala de
telecomunicaciones es en el centro
del área a la que deben prestar
servicio
- Se recomienda disponer
de por lo menos una sala
de telecomunicaciones
por piso
- Se recomienda disponer de por lo
menos una sala de
telecomunicaciones por piso
- para mejorar la iluminacion es
preferible:
- espacios que actúan como punto de transición entre las
“montantes” verticales (back bone) y las canalizaciones de
distribución horizontal.
- canalizacion horizontales
- son aquellas que vinculan
las salas de
telecomunicaciones con las
“áreas de trabajo”.
- deben ser diseñadas para soportar los tipos
de cables recomendados en la norma
TIA-568
- cable UTP de 4 pares

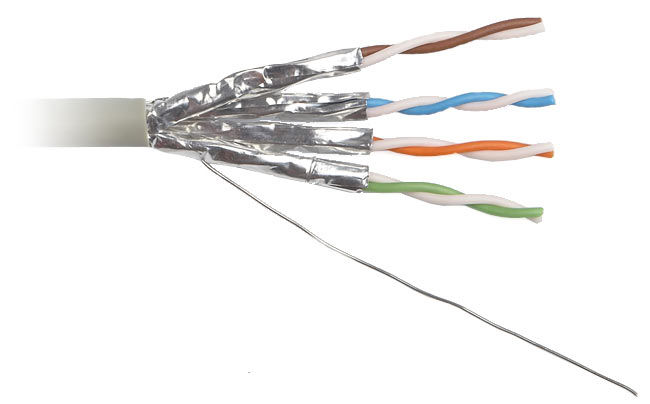

- cable STP

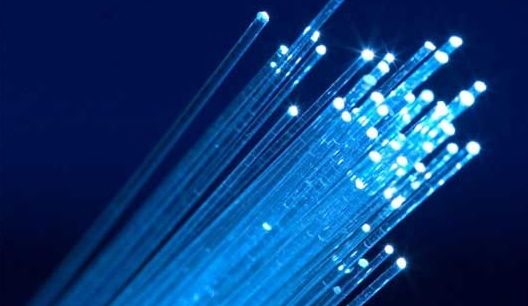

- fibra óptica.
- cable UTP de 4 pares
- son aquellas que vinculan
las salas de
telecomunicaciones con las
“áreas de trabajo”.
