TRANSISTORES

  1. Es el componente electrónico más importante y el mas utilizado. Está formado por tres capas de material semiconductor, en las que colocamos tres terminales y después encapsulamos para que puedan montarse en un circuito.

  2. ¿QUÉ ES?

  3. SIMBOLOS Y TIPOS

    • NPN
    • PNP

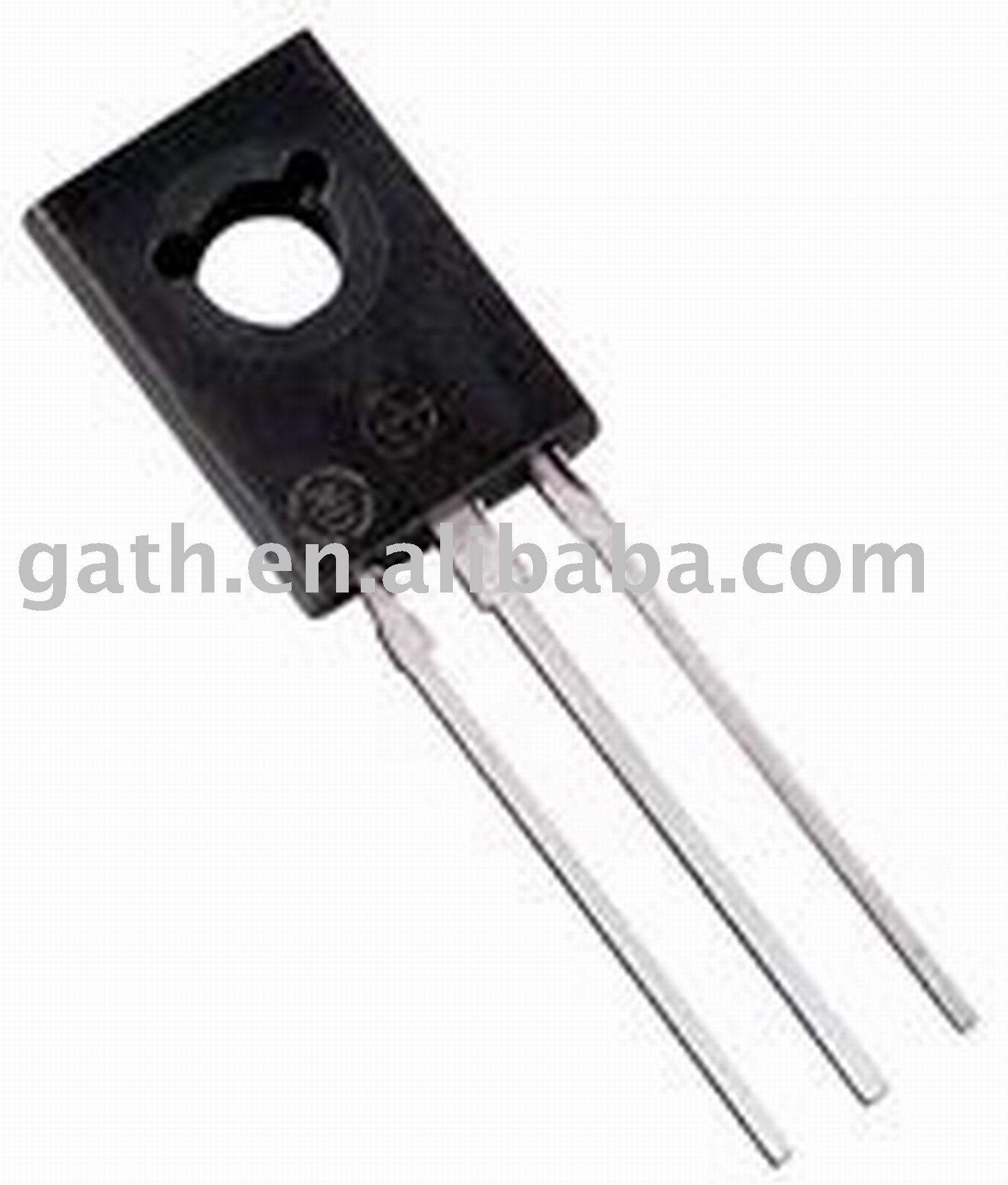

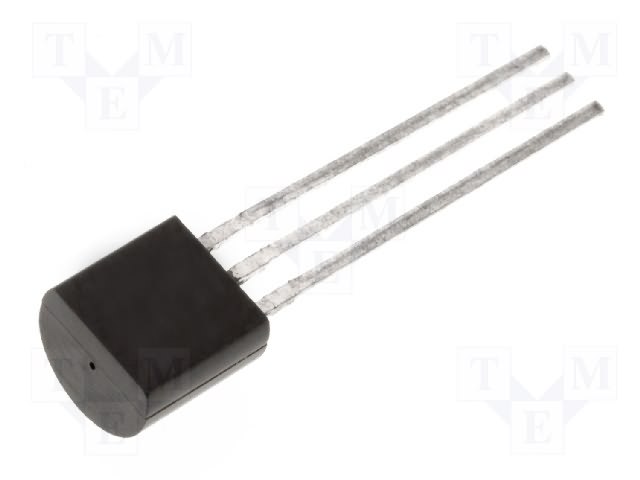

  4. DIBUJOS

  5. FUNCIONAMIENTO

    • ZONA CORTE
      • Si Rb es muy grande, Lb=0- no deja pasar corriente entre colector y emisor. No circula corriente por la base. El transistor se comporta como un interruptor abierto.
    • ZONA SATURACIÓN
      • Si aumentamos progresivamente el valor de intensidad en la base, llega un momento en el que la intensidad del colector no sigue aumentando. El transistor se comporta entonces como un interruptor cerrado.
    • ZONA ACTIVA
      • Si Rb disminuye, Lb aumenta y permite pasar corriente entre colector y emisor. lc= B*lb B:ganacia de corriente. Su valor es aproximadamente 100.
  6. CURIOSIDADES

    • El transistor fue inventado en 1949 por trabajadores que pretendían aumentar la fiabilidad y la calidad de la voz en las llamadas de larga distancia. Las corrientes de base y colector entran en el transistor, mientras que la corriente de emisor sale del dispositivo.
  7. Introduce el texto aquí
