Normas Técnicas Colombianas De Dibujo Técnico
- NTC 1687: Referente a los formatos y plegados. NTC 1777: Principios generales de presentación. NTC
1034: Constituye los diferentes formatos en la escritura de la fecha. NTC 1914: Reglamenta el
rotulado de planos. NTC 1580: Explica la Aplicación de las escalas. NTC 1960: Normaliza el
dimensionamiento a través del acotado. NTC 1594: Terminología aplicada al dibujo tecnico y define la
nomenclatura y los diferentes tipos de dibujos que existen. NTC 1912: Establece y define los términos
usados en la documentación técnica de producto relacionada con los dibujos técnicos. NTC 2058:
Establece la presentación del listado de partes de un objeto. NTC 2099: Referencia de partes de un
objeto representado en el dibujo.
- NTC 1777 Principios Generales de Presentación.

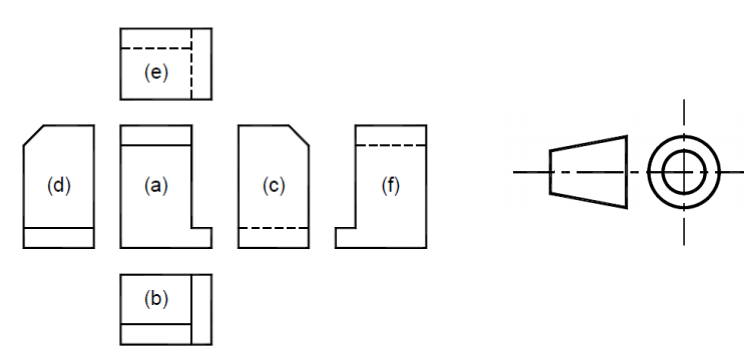

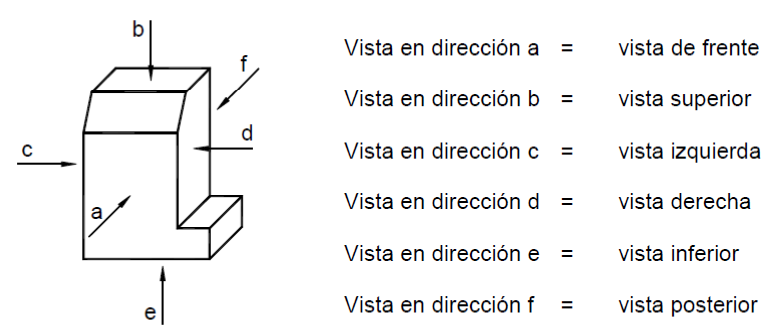

- Vistas
- Proyección

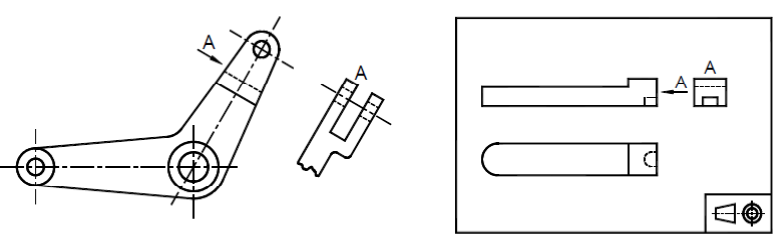

- Secciones
- Vistas

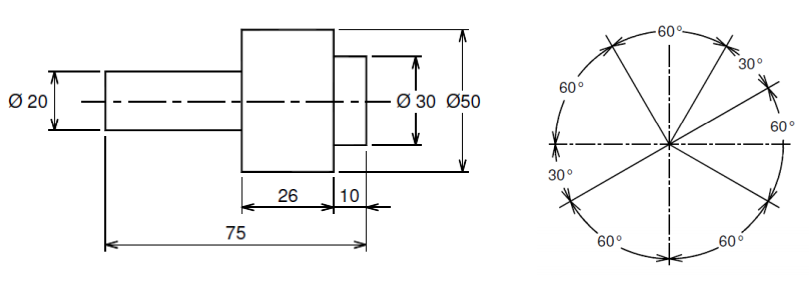

- NTC 1960 Dimensionamiento
- Dimensión

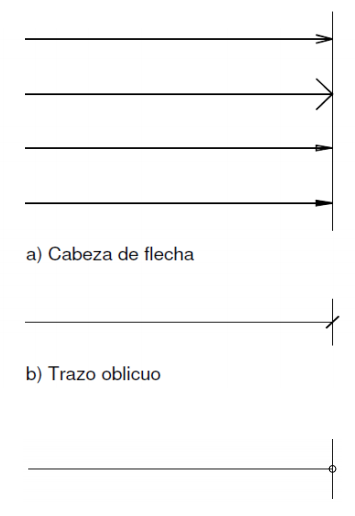

- Indicación de Terminación y Origen

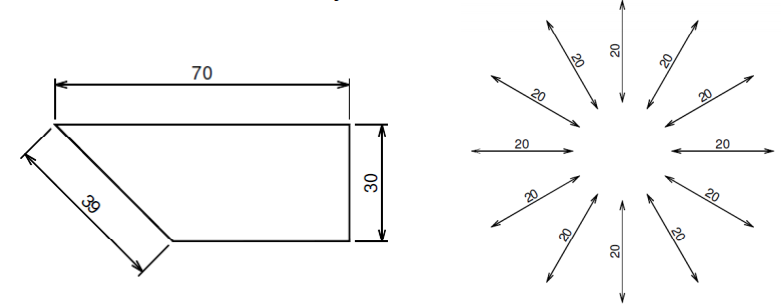

- Valores Dimensionales
- Dimensión
- NTC 1777 Principios Generales de Presentación.
