UNIDAD 1 - DIBUJO NORMALIZADO
- Formatos de papel normalizado
  - Hoja de papel en el que se realiza un dibujo
    - Un formato se obtiene por doblado transversal del inmediato superior
    - La relación entre los lados de un formato es igual a la relación existente entre el lado de un cuadrado y su diagonal, es decir ½
    - La obtención de los formatos se parte de un formato base 1m2

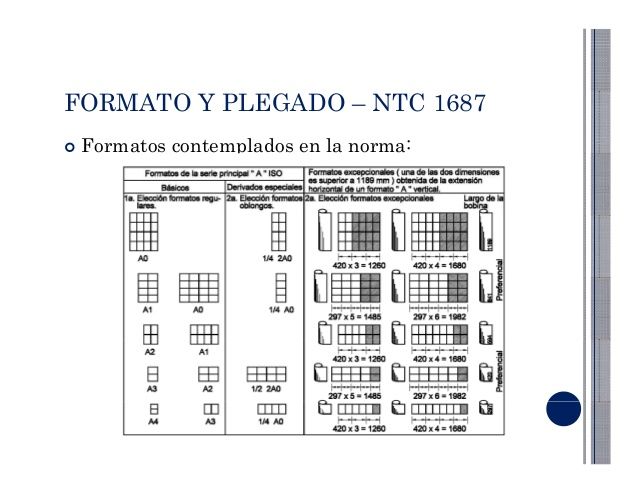

    - - Define los formatos y plegados

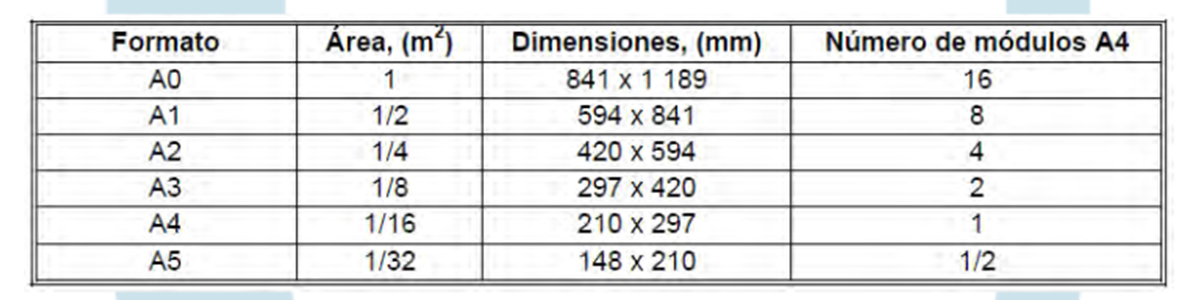

    - NTC 1001Dimensiones de los formatos finales
  - Primer capitulo del libro
    - Describe los tamaños estandar de los planos para dibujo y la importancia de un sistema de archvio

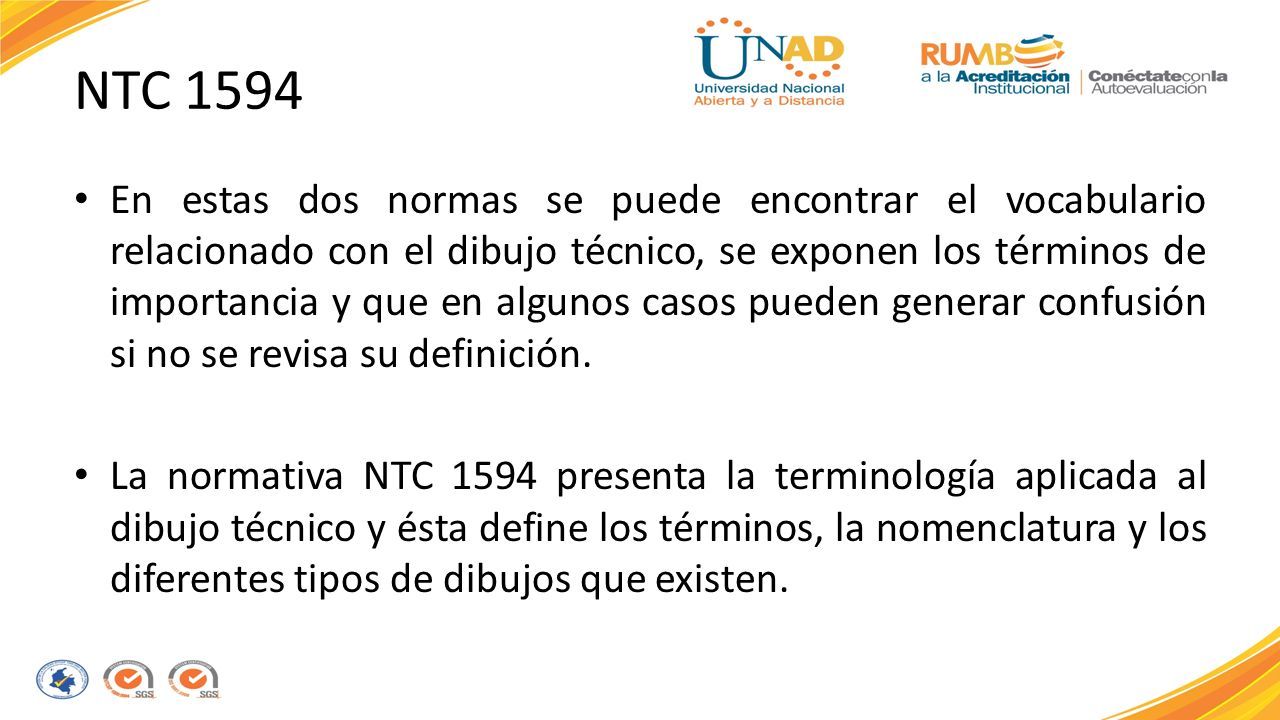

- TERMINOLOGIA
  - - Define los términos, la nomenclatura y los diferentes tipos de dibujos que existen
    - Presenta la terminología aplicada al dibujo técnico y ésta (ICONTEC, 1980)
    - el dibujo técnico es la representación gráfica, precisa y dimensionada, ceñida a las normas, que permite interpretar o realizar un diseño
  - NTC 1592
    - ICONTEC, 1997-establece y define los términos usados en la documentación técnica de producto relacionada con los dibujos técnicos en todos los campos de aplicación

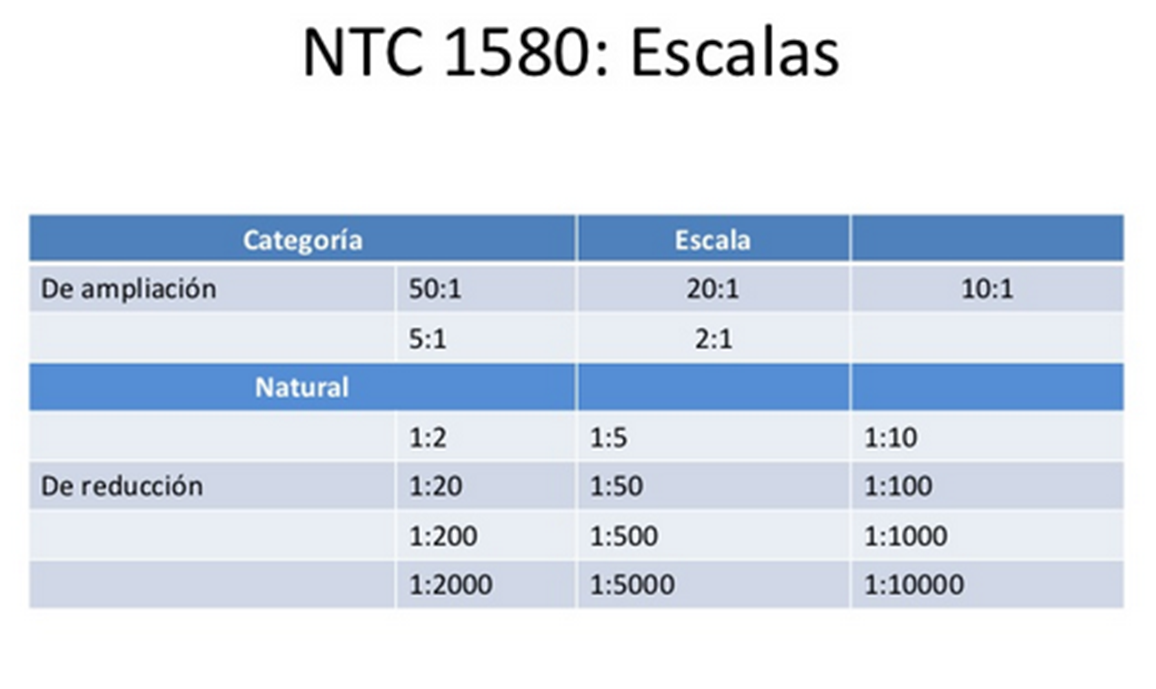

- ESCALAS
  - - Establecer las escalas y su designación para uso en todos los dibujos técnicos en cualquier rama de la ingeniería y el diseño

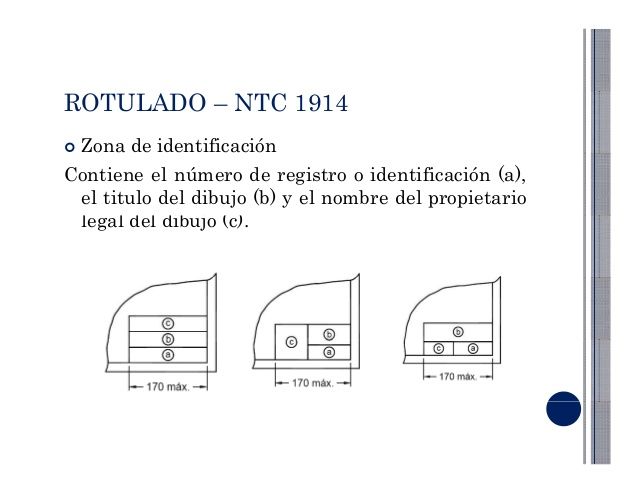

- Rotulado de planos
  - - Ofrece una guía, a partir de reglas y recomendaciones adecuadas, para la ejecución y uso práctico de cuadros de títulos relacionados con la identificación, administración y comprensión de planos técnicos y documentos afines

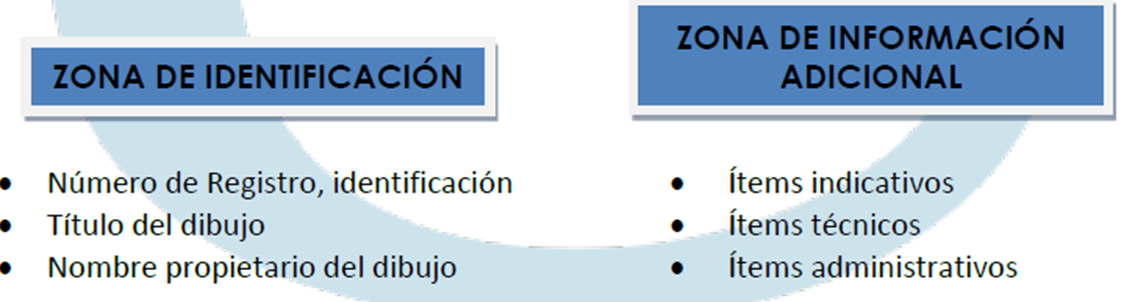

    - El rótulo debe ubicarse en el costado derecho, para con ello preservar la visibilidad, incluso si el plano se encuentre plegado, debe tener una zona de identificación y una zona de información adicional
      - La longitud máxima del rótulo debe ser de 170mm
- Elaboración de croquis
  - Croquización
  - Ejecución de un croquis
    - Linea recta
    - Trazo
    - Circulos y arcos
  - Proporción en el croquis
  - Bosqueno (libro)
- DIBUJO Y DISEÑO DE INGENIERIA JENSEN
  - Materiales, dibujos, habilidades, vistas, geomentria y dimensiones
    - PARE 1- Dibujo básico y diseño
      - Graficos de ingenieria como lenguaje
      - CAD
      - Material para dibujo, archivo, almacenamiento, reproduccion
      - Habilidades básicad del dibujo
      - Vistas auxiliares y rotaciones
      - Dimensionamiento básico
      - Teoria de la descripcion de la forma
      - Secciones
      - Geometria aplicada
    - PARTE 2 Cierres, materiales y procesos de fomación
      - Cierres de rosca
      - Tipos de sujetadores
      - Materiales de fabricación
    - PARTE 3. DIibujoy diseño ejecutivo
      - Dibujos de detalle y emsable
      - Dibujo panoramico
      - Diemnsionamiento y tolerancia geometrica
      - Dibujos de soldadura
    - PARTE 4. Transmiciones de potencia
      - Bnadas, cadenas, engranes
      - Acoplamiento cogines y sellos
      - Llaves, mecanismos articulados y actuadores
      - Dibujos electricos y electtonicos
