Mecanismos de Transmisión Lineal de Movimiento

Description

NEREA Y CELIA
celiagonzalezgal
Mind Map by celiagonzalezgal, updated more than 1 year ago
celiagonzalezgal
Created by celiagonzalezgal almost 11 years ago
69
0

Resource summary

Mecanismos de Transmisión Lineal de Movimiento
  1. LA LEY DE LA PALANCA DICE
    1. PALANCAS
      1. ¿QUÉ SON?
        1. Son unas barras rígidas que oscilan sobre un punto de apoyo.
          1. CLASIFICACIÓN A FUNCIÓN DEL PUNTO DE APOYO.
            1. PALANCAS DE 2º GRADO

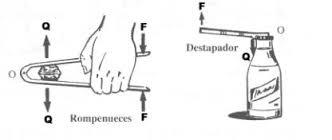

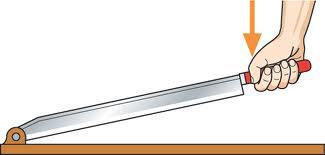

              1. La resistencia está entre el punto de apoyo y la potencia.
                1. EJEMPLOS:
                  1. PROBLEMA:
                    1. El mecabismo de la figura debe levantar 4t. Calcular la fuerza que se debe ejercer en el embolo para lograrlo.
                      1. SOLUCIÓN: PXa=RXb-------PX1 =4X4-------- P = 16t
              2. PALANCAS DE 3º GRADO

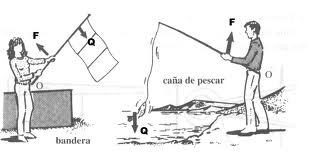

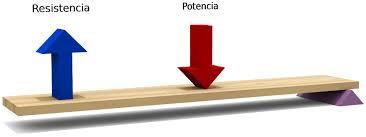

                1. La fuerza aplicada está entre el punto de apoyo y la carga
                  1. EJEMPLOS:
                    1. PROBLEMA:
                      1. Mari ha pescado un pez , sabiendo que el pez está a 1m y su peso es de 30 kg y la caña de pescar mide 2,5m .¿Cuanto peso tine que levantar Mari?
                        1. SOLUCION-: P.bp= R.br x.1 =30.2,5 x=7,5 Mari tiene que coger 75 kg
                2. PALANCAS DE 1º GRADO

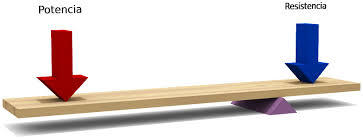

                  1. El punto de apoyo está entre la fuerza aplicada y la carga
                    1. EJEMPLOS:
                      1. un columpio tiene un barra de 5m de longitud y en ella se sientan dos personas , una de 60 kg , y otra de 40 kg.Calcula en que posicion debe situarse el fulcro para que el columpio este equilibrado.
                        1. solución: a=5-b 60xa=40xb 60(5-b)=40xb ----- B=3m el fulcro debe de estar a 3m de la persona que pesa 40 kg
          2. La distancia entre la fuerza aplicada y el punto de apoyo , en metros con la fuerza aplicada , en newtons es igual a la fuerza de la carga , en newtons entre la distancia entre la carga y el punto de apoyo en metros.
            1. Br= brazo resistencia Bp= brazo pontecia P= Potencia R=Resistencia
            2. ¿QUÉ HACEN?
              1. Transmiten a otro punto el movimiento producido por un elemento motriz (motor).
              2. POLEAS FIJAS-MÓVILES
                1. POLEAS FIJAS
                  1. Las poleas no rebajan el peso de la carga pero facilitan la posición de la espalda a la hora de levantar el peso.
                    1. POTENCIA = RESISTENCIA
                      1. PROBLEMA:UN ALBAÑIL NECESITA UN CUBO DE CEMENTO Y QUIERE SUBIRLO HACIA EL , UTILIZA UNA POLEA SIMPLE QUE SU RESISTENCIA ES DE 13KG , ¿CUANTO LEVANTA ESA PERSONA?
                        1. SOLUCION: 13:1= 13 KG LEVANTA ESA PERSONA , ES DECIR, ESE MISMO PESO.
                  2. POLEAS MÓVILES
                    1. La polea móvil no es otra cosa que una polea de gancho conectada a una cuerda que tiene uno de sus extremos anclado a un punto fijo y el otro(extremo móvil) conectado a un mecanismo de tracción
                      1. POTENCIA=RESISTENCIA ENTRE 2Xn
                        1. PROBLEMA: CALCULA LA POTENCIA A DESARROLLAR POR UNA PERSONA QUE UTILIZA UNA POLEA MÓVIL SABIENDO QUE LA RESISTENCIA ES 200KG
                          1. SOLUCION: 200:4=50 KG TIENE QUE LEVANTAR ESA PERSONA
                    2. POLIPASTO
                      1. Es una maquina compuesta por dos o mas poleas y una cuerda alternativamente va pasando por las diversas gragantas de cada una de aquellas , se utiliza para levantar o mover carga .
                        1. POTENCIA=RESISTENCIA 2Xn
                          1. PROBLEMA: CALCULA LA POTENCIA A DESARROLLAR POR UNA PERSONA QUE UTILIZA UN POLIPASTO SABIENDO QUE LA RESISTENCIA ES DE 291.
                            1. SOLUCION: 291:3=97KG TIENE QUE LEVANTAR ESA PERSONA.
