Capitulo 6 OSPF multiárea

6.0 OSPF multiárea
1. 6.0.1 Introducción
  1. 6.0.1.1 Introducción
    1. Se utiliza para dividir redes OSPF grandes.
  2. 6.0.1.2 Actividad de clase: Como viajar en un avión de reacción

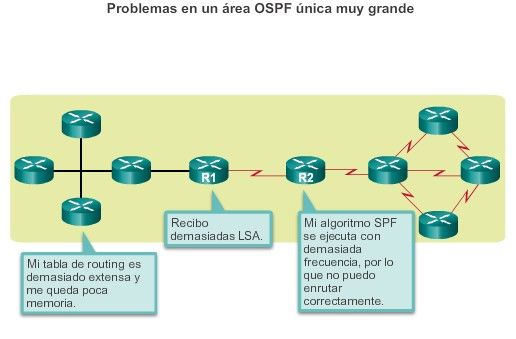

2. 6.1.1.1 OSPF de área única

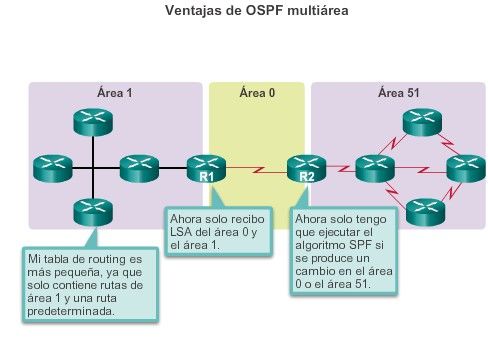

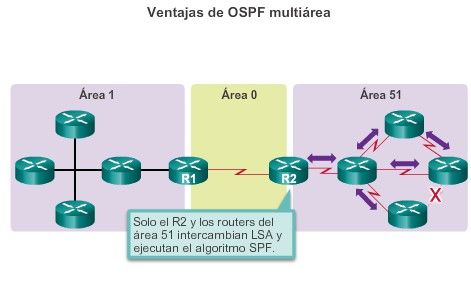

3. 6.1.1.2 OSPF multiárea

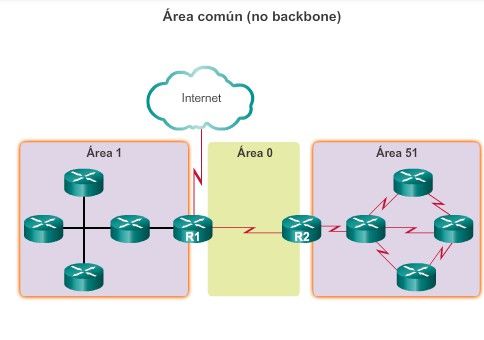

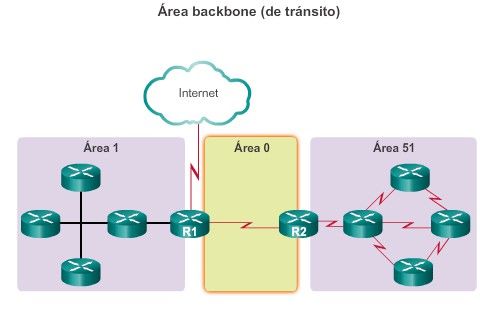

4. 6.1.1.3 Jerarquía de área de OSPF de dos capas
5. 6.1.1.4 Tipos de routers de OSPF
  1. Router interno:
  2. Router de área perimetral. (ABR):
  3. Router limítrofe del sistema autónomo (ASBR)
6. 6.1.1.5 Actividad: Identificar la terminología de OSPF multiárea
6.1.2 Funcionamiento de LSA de OSPF multiárea
1. 6.1.2.1 Tipos de LSA de OSPF
  1. Bloques funcionales de la LSDB
  2. Registros de la base de datos
  3. Topología de un área o una red
  4. Especifica hasta 11 tipos de LSA
  5. Campo de Id
    1. Número y mascara de red

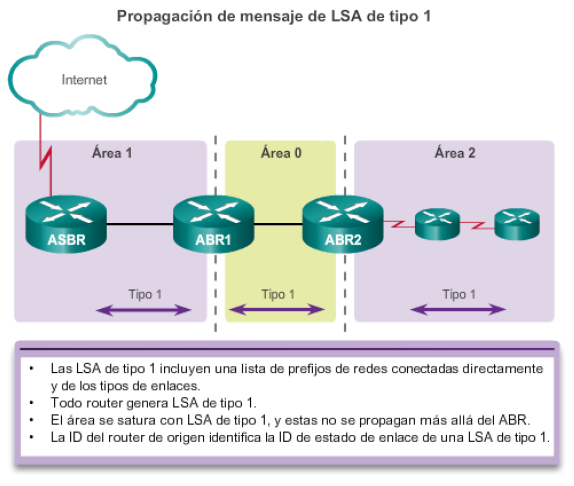

2. 6.1.2.2 LSA de OSPF de tipo 1
  1. Conexión directa
    1. Reenvía inf. red a los vecinos OSPF
  2. Directa, tipos de enlace y estados de enlace
  3. Inunda el área que origina

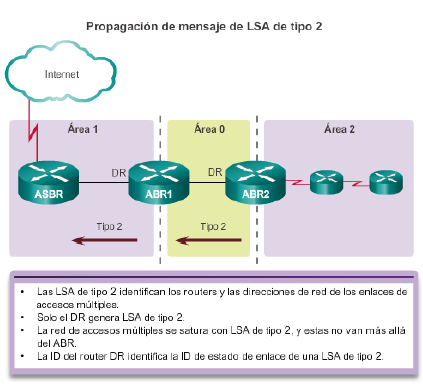

3. 6.1.2.3 LSA de OSPF de tino2
  1. Diversos accesos y redes sin diversos
  2. ID del router y la dirección IP del DR
  3. Acceso múltiples en el área
  4. Información sobre las redes de acceso dentro del mismo area
    1. No se reenvia fuera del área
4. 6.1.2.4 LSA de OSPF de tipo3
  1. Anunciar redes de otras áreas
  2. Enlace se establece en el número de red y anuncia la máscara
5. 6.1.2.5 LSA de OSPF de tipo4
  1. Identificar un ASBR y anunciar redes externas a un dominio de routing
    1. Originó las rutas externas

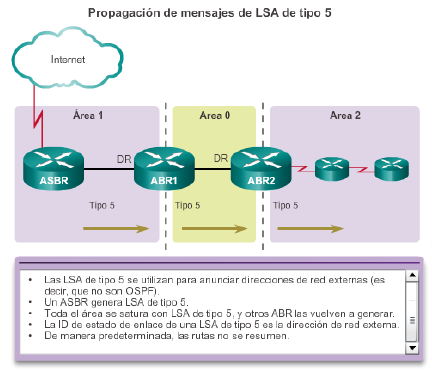

6. 6.1.2.6 LSA de OSPF de tipo 5
  1. Originan en el ASBR
    1. Sistema autónomo
6.1.3 Tabla de routing y tipos de rutas de OSPF
1. 6.1.3.2 Cálculo de router de OSPF
  1. Algoritmo SPF, de la LSDB para crear:
    1. Árbol SPF
    2. SPF se utiliza para determinar las mejores rutas
    3. Rutas
      1. 1.- Rutas a destinos de su área(intraárea) entrada a la tabla de routing
      2. 2.- Calcula otras áreas en la internetwork
      3. 3.- calcula rutas destino del sistema autónomo externo

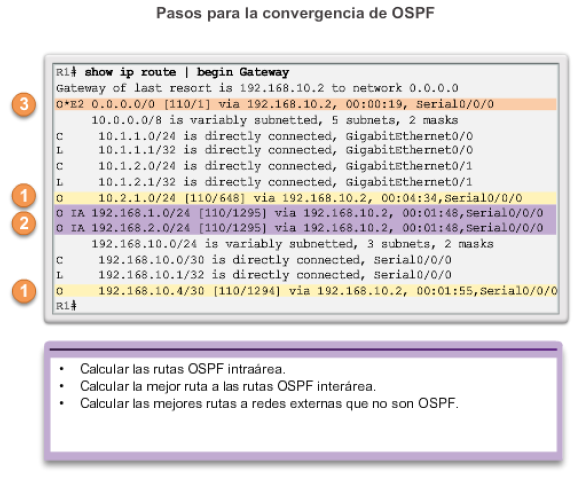

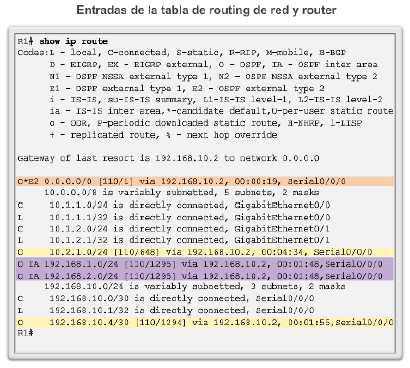

2. 6.1.3.1 Entradas de la tabla de routing de OSPF
  1. Routing IPv4
    1. O: Los detalles donde de un área, ruta es intraárea
    2. IA O: Agrega a su LSDB y vuelve a generarlas en el área local
    3. O E1 u O E2: Las LSA externas aparecen marcadas como rutas
6.2 Configuración de OSPF de diversas áreas
1. 6.2.1 Configuración de OSPF de diversas áreas
  1. 6.2.1.1 Implementación de OSPF multiárea
    1. Puede ser de:
      1. Área única
      2. O multiárea
      3. Se siguen 4 pasos
        Paso 1. Recopile los parámetros y los requisitos de la red
        Paso 2. Defina los parámetros de OSPF
        Paso3. Configurar OSPF
        Paso4. Verifique el protocolo OSPF
  2. 6.2.1.2 Configuración de OSPF de diversas áreas

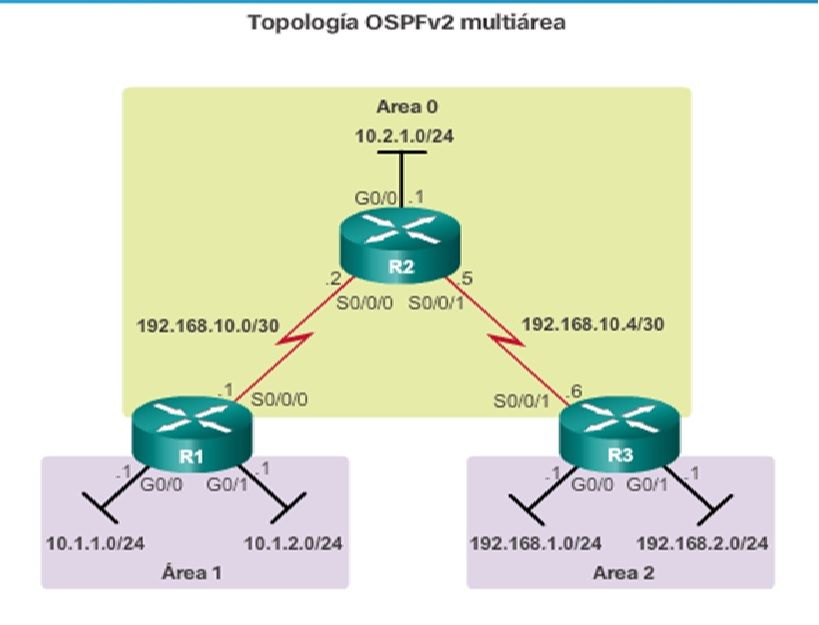

    1. La topología OSPF multiárea de referencia. En este ejemplo
      1. El R1 es un ABR porque tiene interfaces en el área 1 y una interfaz en el área 0
        R2 es un router de respaldo interno porque todas sus interfaces están en el área 0
        R3 es un ABR porque tiene interfaces en el área 2 y una interfaz en el área 0

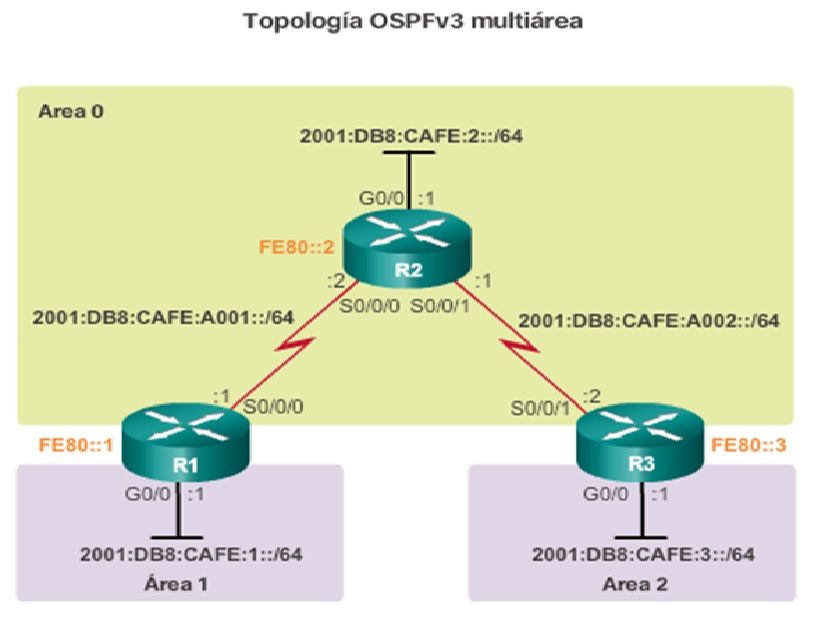

  3. 6.2.1.3 Configuración de OSPFv3 de diversas áreas
    1. No se requieren comandos especiales. Un router se convierte en ABR cuando tiene dos interfaces en dos áreas diferentes
6.2.2 Resumen de rutas OSPF
1. 6.2.2.1 Resumen de rutas OSPF
  1. El resumen colabora para que las tablas de routing sean más breves
    1. El resumen también contribuye a aumentar la estabilidad de la red

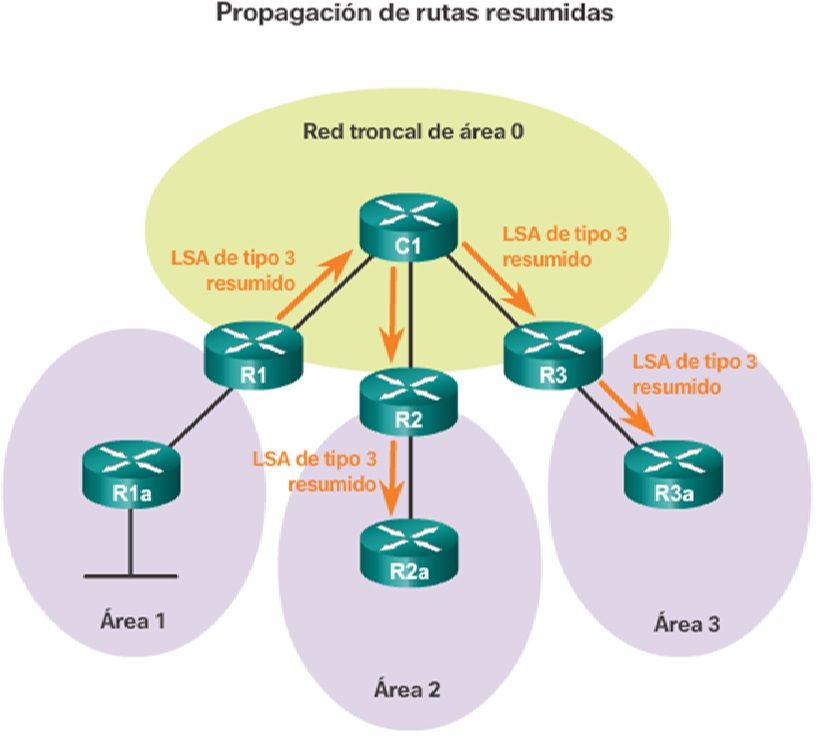

  2. Los LSA de tipo 1 y tipo 2 se generan dentro de cada área, se traducen a LSA de tipo 3 y se envían a otras áreas

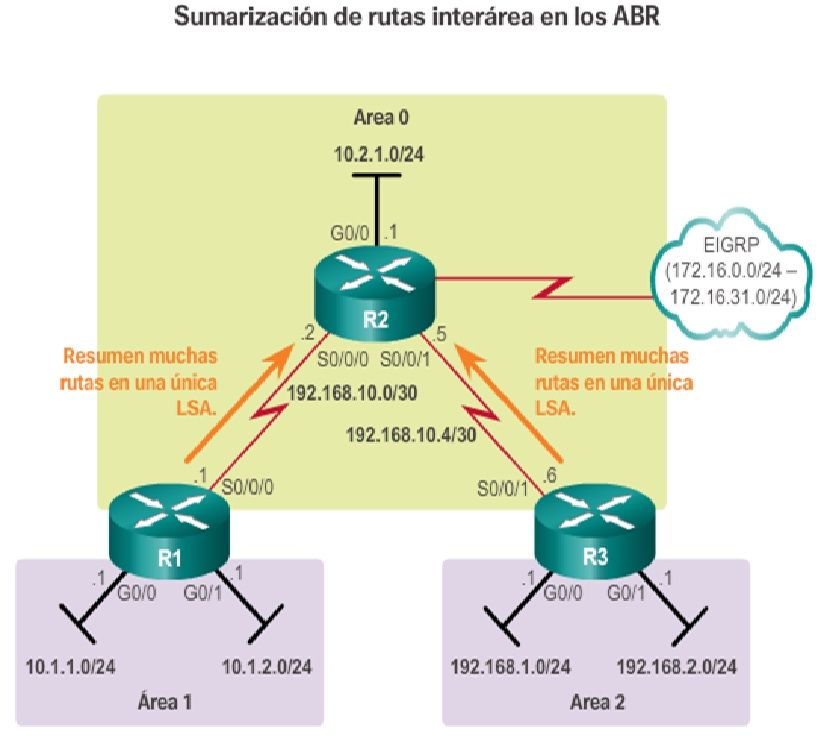

2. 6.2.2.2 Sumarización de rutas externas e interáreas
  1. Se puede configurar solo en los ABR o los ASBR
    1. Los routers ABR y ASBR anuncian una ruta resumida
    2. Se configurar de la siguiente manera
      1. Sumarización de rutas interárea
      2. Sumarización de rutas externas
3. 6.2.2.3 Sumarización de rutas interárea
  1. OSPF no realiza la sumarización automática
    1. La sumarización interárea se debe configurar manualmente en los ABR
    2. Solo los ABR pueden realizar la sumarización de rutas internas

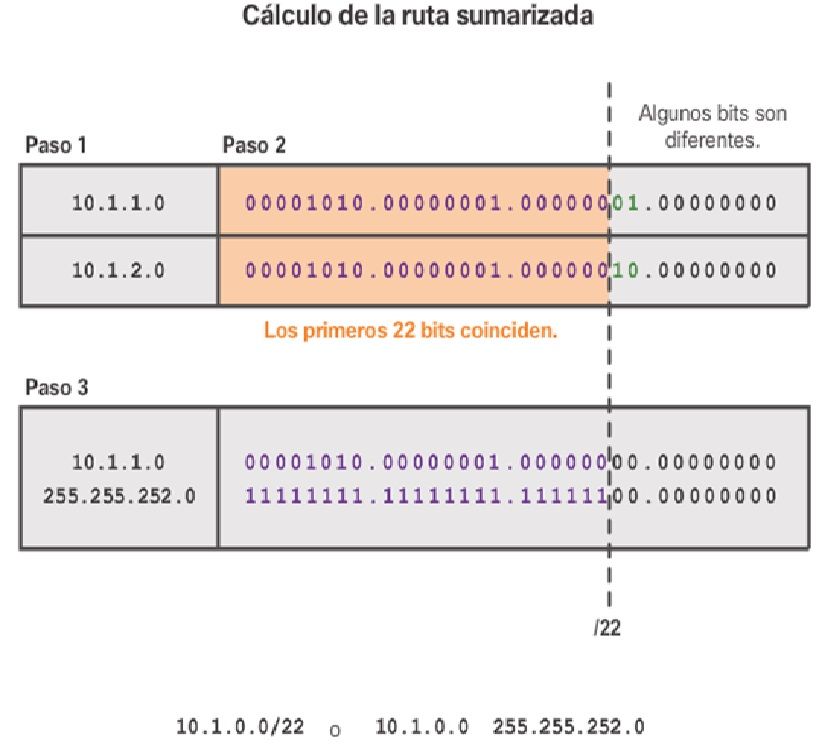

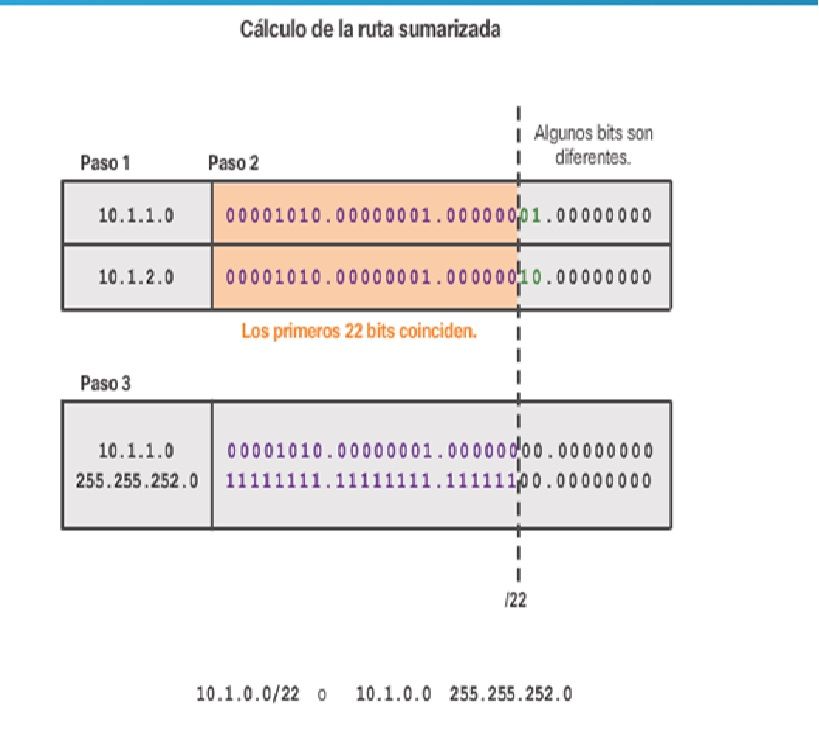

4. 6.2.2.4 Cálculo de la ruta sumarizada
  1. Se realizan en tres pasos
    1. Paso 1. Enumerar las redes en formato binario.
    2. Paso 2. Contar el número de bits que coinciden en el extremo izquierdo para determinar la máscara de ruta sumarizada
    3. Paso 3. Copie los bits coincidentes y luego agregue los cero bits para determinar la dirección de red resumida

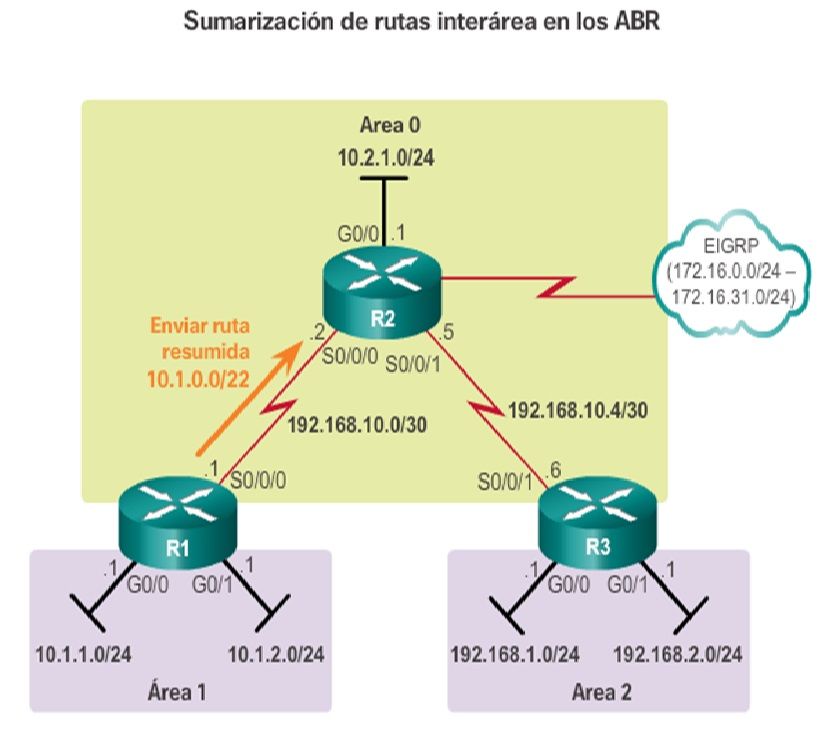

5. 6.2.2.5 Configuración de resumen de rutas interárea
  1. Para configurar manualmente la sumarización de rutas interárea en un ABR, utilice el comando area area-id range address mask del modo de configuración de router
  2. En OSPFv3, el comando es idéntico, excepto por la dirección de red IPv6. La sintaxis del comando para OSPFv3 es area area id range prefix/prefix-length.
6.2.3 Verificación de OSPF de diversas áreas
1. 6.2.3.1 verificacion de OSPF de diversas areas
  1. show ip ospf neighbor
  2. show ip ospf
  3. show ip ospf interface
2. 6.2.3.2 verificacion de la configuracion general de OSPF multitarea
  1. Utilice el comando show ip protocols
  2. En la figura 1, se muestra la configuración OSPF del R1
3. 6.2.3.3 verificacion de rutas OSPF
  1. El comando que más se utiliza para verificar una configuración OSPF multiárea es el comando show ip route
4. 6.2.3.4 verificacion de LSDB de OSPF de diversas areas
  1. Utilice el comando show ip ospf database para verificar el contenido de la LSDB.
  2. En el resultado, Router Link States en el área 0 identifica tres routers
5. 6.2.3.5 verificacion de OSPFv3 multitarea
  1. En el resultado, Router Link States en el área 0 identifica tres routers
    1. se verifican las interfaces con OSPFv3 habilitado y el área a la que pertenecen.
  2. Observe que la tabla de routing IPv6 muestra entradas OI en la tabla de routing para identificar las redes descubiertas a partir de otras áreas
