1. Elemento simétrico sometido a flexión pura

   • Las fuerzas internas en cualquier sección trasversal de un elemento simétrico en flexión pura son equivalentes al par.
   • • El momento M se le conoce como:
       • Momento flexionante

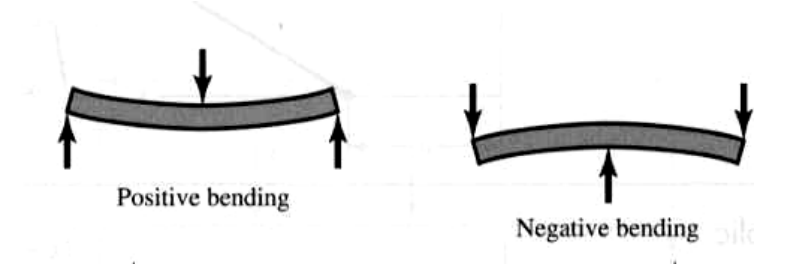

     • Momento positivo:
     • Momento negativo:
     • Ecuaciones:
       • Sumas de componentes y de los momentos de las fuerzas elementales

2. Deformaciones en un elemento simétrico sometido a flexión pura

   • La única componente del esfuerzo no nula
     • Esfuerzo normal en x
   • Cualquier punto de un elemento delgado, en flexión pura, se tiene un estado de
     • Esfuerzo uniaxial
   • La superficie neutra intersecta el plano de simetría según un arco de círculo
     • ro (
     • Theta el ángulo central
   • Deformación unitaria longitudinal
     • Varía linealmente con la distancia y desde la superficie neutra
       • • El signo negativo porque se supone el momento flector positivo

3. Esfuerzos y deformaciones en el rango eslástico

   • El momento flexionante M es tal que los esfuerzos normales permanecen por debajo del esfuerzo de fluencia
     • Es decir, por debajo del límite elástico
   • Esfuerzo normal:
     • • Donde sigma m es el valor absoluto de esfuerzo
         • • • Esfuerzo de flexión
           • Ecuaciones de flexión elástica
           • Podemos agregar el módulo elástico de la sección
             • S = I/c
   • Para determinar el esfuerzo máximo sólo se tiene que leer el valor de módulo elástico en una tabla y dividir el momento flector entre ese valor

4. Deformaciones en una sección transversal

   • Módulo de Poisson
     • Los elementos encima de la superficie neutra se expanden en y y z
       • Loa elementos por debajo se contraen

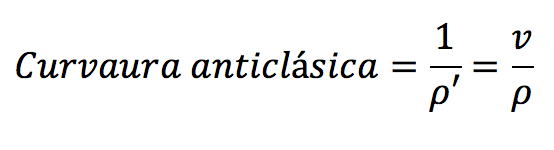

   • Curvatura anticlásica
