capitulo 8 configuración avanzadas y resolución de problemas de EIGRP

capitulo 8 configuración avanzadas y resolución de problemas de EIGRP

1. 8.0 Configuraciones avanzadas y resolución de problemas de EIGRP

   • 8.0.1 Introducción.
     • 8.0.1.1 Introducción
       • Protocolo de Routing versátil.
       • Resumir rutas y la de implementar el balanceo de carga
         • Ruta predeterminada
         • Ajuste de temporizadores
         • Autenticación entre vecinos EIGRP para aumentar la seguridad.
     • 8.0.1.2 Actividad de clase,volver al futuro EIGRP
       • Sumarización automática
       • Equilibrio de carga
       • Rutas predeterminadas
       • Temporizadores de espera
       • Autenticación

2. 8.1 Configuraciones avanzadas de EIGRP

   • 8.1.1.1 Sumarización manual

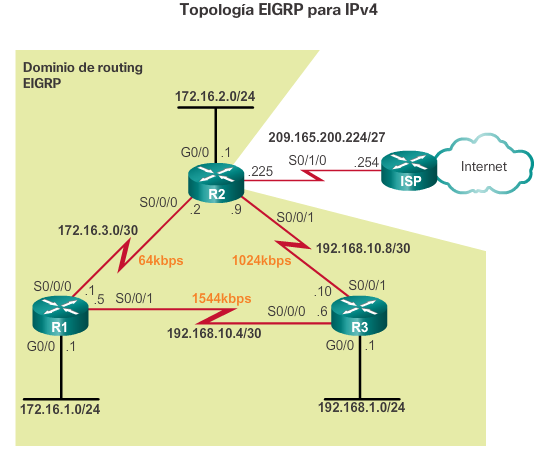

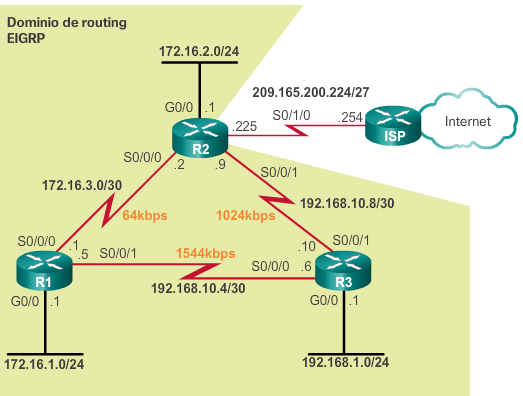

     • 8.1.1.1 Topología de la Red
       • Tipos de interfaces seriales y sus anchos de banda asociados, tipos de conexiones
       • métricas de los protocolos de routing y el proceso de selección de la mejor ruta.
       • bandwidth predeterminado de 1544kb/s

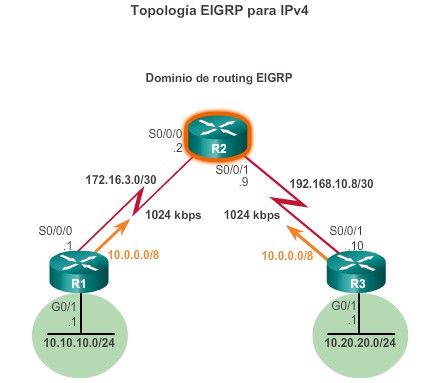

     • 8.1.1.2 Sumarización automática de EIGRP
       • habilitar y deshabilitar la sumarización automática de rutas.
       • router agrupe redes y las anuncie como un gran grupo por medio de una única ruta resumida
       • Redes conocidas dentro de su tabla de rutas a un router de red o router ISP conector.
         • Todo el tráfico destinado a las tres subredes viaja a través de la única ruta
   • 8.1.1.3 configuracion de la sumarización automatica de EIGRP
     • IPv4 está deshabilitada de manera predeterminada a partir de las versiones 15.0(1)M y 12.2(33) del IOS de Cisco

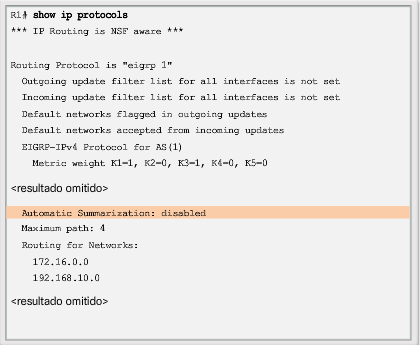

     • En la figura 1, el resultado del comando show ip protocols en el R1 indica que la sumarización automática de EIGRP está deshabilitada
     • Para habilitar la sumarización automática de EIGRP, use el comando auto-summary en el modo de configuración del router, como se muestra en la figura 3:
       • R1(config)# router eigrp as-number R1(config-router)# auto-summary
   • 8.1.1.4 Verificación de la sumarización automatica show ip protocols
     • En la figura 1, observe que el dominio de routing EIGRP tiene tres redes con clase:
       • La red de clase B 172.16.0.0/16, que consta de las subredes 172.16.1.0/24, 172.16.2.0/24 y 172.16.3.0/30.
       • La red de clase C 192.168.10.0/24, que consta de las subredes 192.168.10.4/30 y 192.168.10.8/30.
       • La red de clase C 192.168.1.0/24, que no está dividida en subredes.

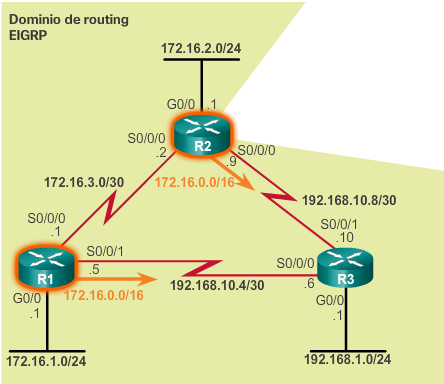

   • 8.1.1.5 verificación automatica: tabla de topologia
     • En la figura 1, los routers R1 y R2 envían al R3 una actualización de routing EIGRP resumida de 172.16.0.0/16.
     • Las tablas de routing del R1 y el R2 tienen subredes de la red 172.16.0.0/16, por lo tanto, ambos routers envían al R3 anuncios resumidos a través de una red principal diferente.

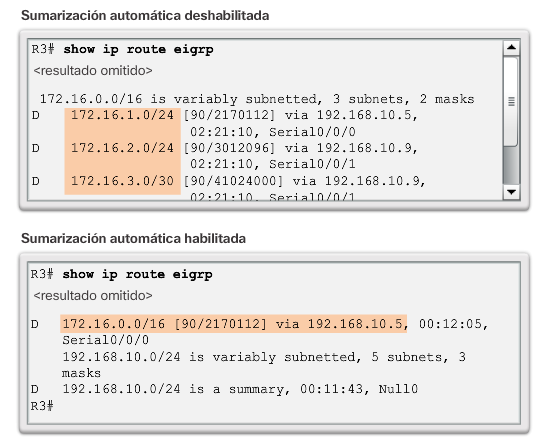

   • 8.1.1.6 verificación de la sumarización :tabla de routing
     • En la figura 1, se muestra la tabla de routing del R3 antes de la sumarización automática y, luego, con la sumarización automática habilitada mediante el comando auto-summary
     • el momento de habilitar la sumarización automática, también es necesario entender la interfaz nula (Null). En la figura 2, se muestra la tabla de routing del R1

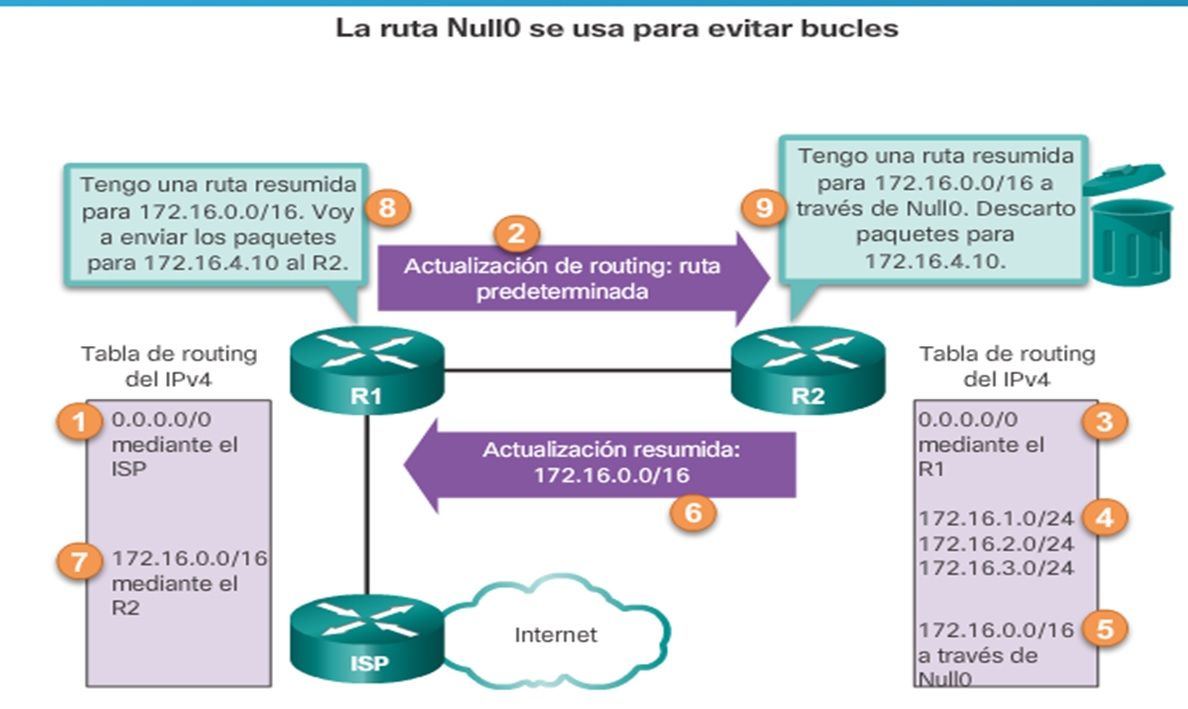

   • 8.1.1.7 Ruta resumida
     • En la ilustración, se muestra una situación en la que podría producirse un bucle de routing:
       • 1. El R1 tiene una ruta predeterminada 0.0.0.0/0 mediante el router ISP.
       • 2. El R1 envía una actualización de routing al R2 con la ruta predeterminada.
       • 3. El R2 instala la ruta predeterminada del R1 en su tabla de routing IPv4.
       • 4. La tabla de routing del R2 contiene las subredes 172.16.1.0/24, 172.16.2.0/24 y 172.16.3.0/24 en su tabla de routing.
     • 8.1.1.8 Ruta resumida(cont)
       • El resumen de rutas Null0 se elimina cuando se deshabilita la sumarización automática con el comando no auto-summary del modo de configuración del router.

3. 8.2 Resolución de problemas de EIGRP

   • 8.2.1 Componentes de la resolución de problemas de EIGRP
     • 8.2.1.1 Comandos para la resolución de EIGRP básico
       • show ip eigrp neighbors

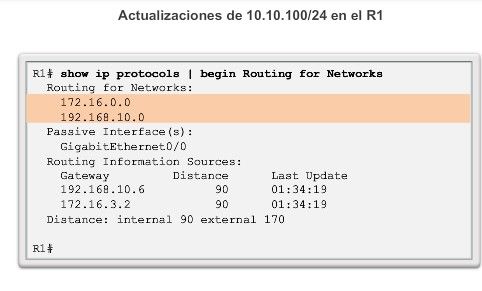

       • show ip protocols
       • show ip route.
       • EIGRP para IPv6
         • Router# show ipv6 eigrp neighbors
         • Router# show ipv6 route
         • Router# show ipv6 protocols
     • 8.2.1 Componentes de la resolución de problemas de EIGRP
       • 8.2.1.2 Componentes
   • 8.2.2 Resolver problemas de vecinos de EIGRP

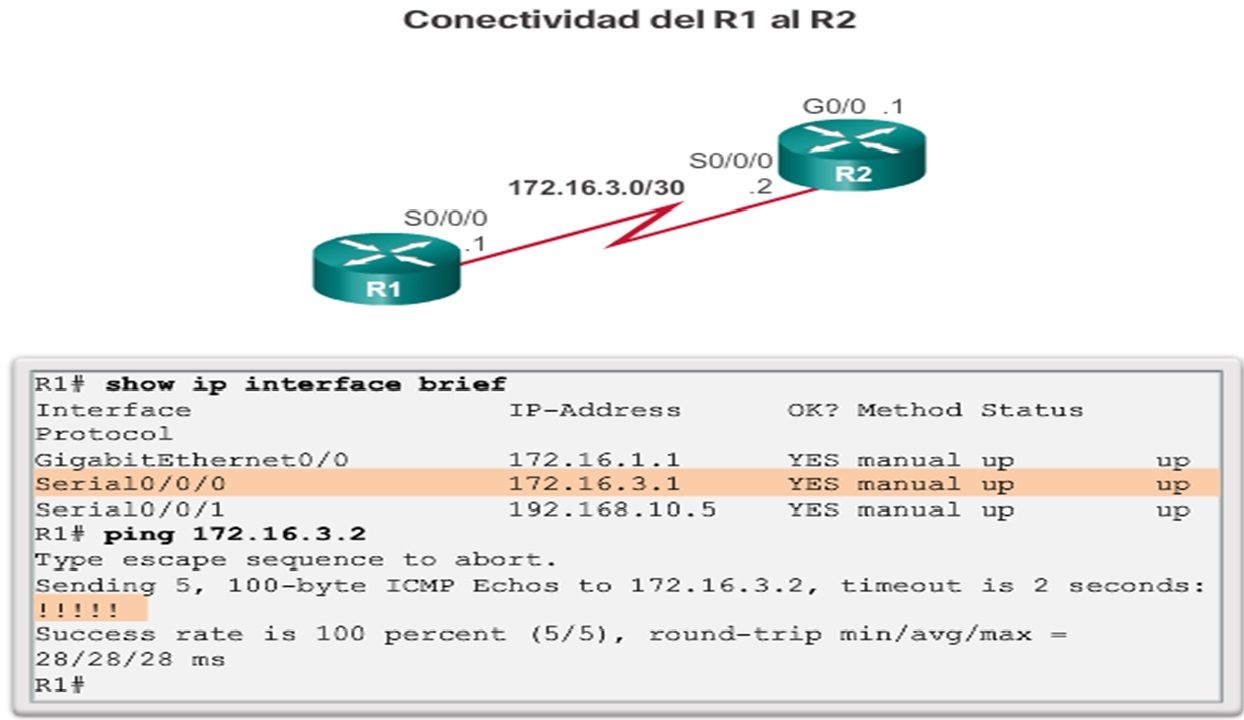

     • 8.2.2.1 Conectivilidad de capa 3
       • El R1 muestra conectividad al R2, y los pings se realizan correctamente.
     • 8.2.2.2 Parámetros EIGRP
       • EIGRP para IPv6
         • Router(config)# ipv6 router eigrp número-as
         • Router# show ipv6 protocols

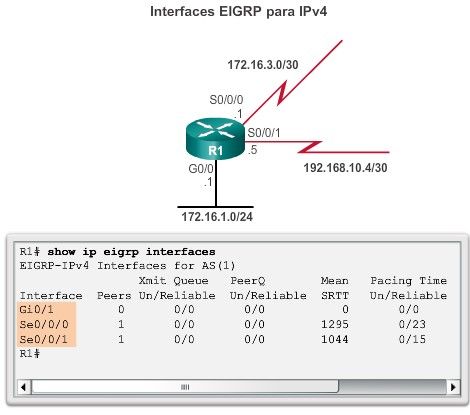

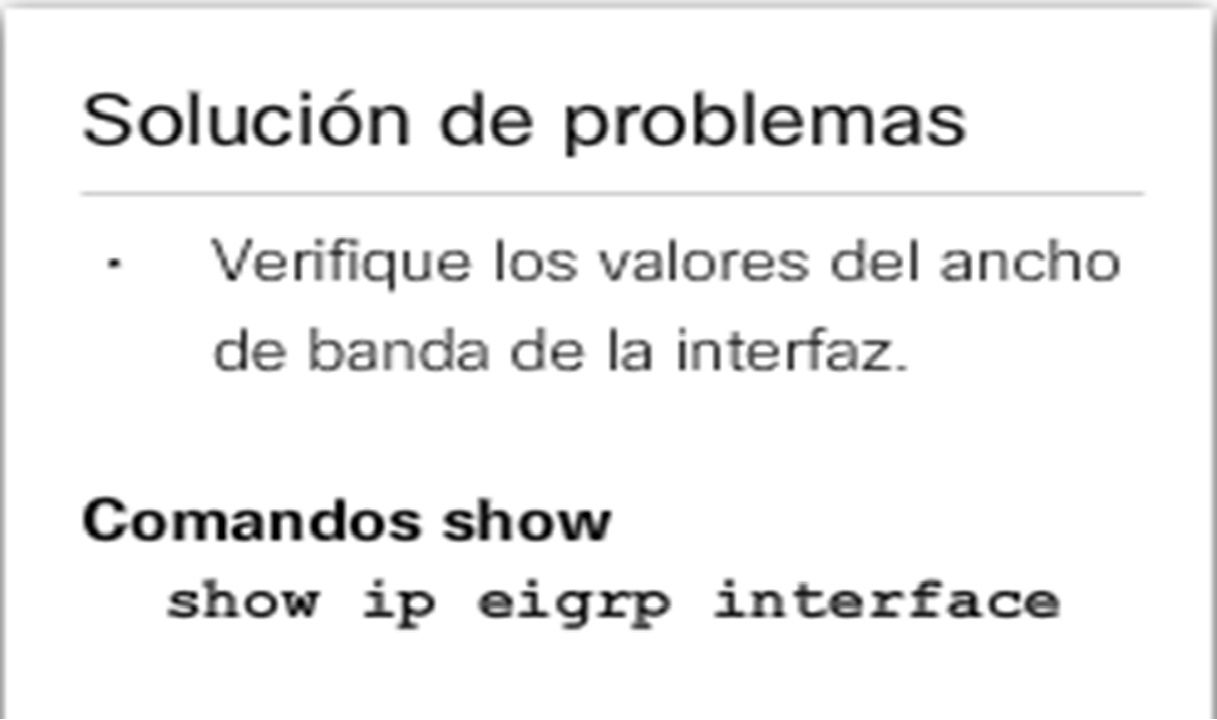

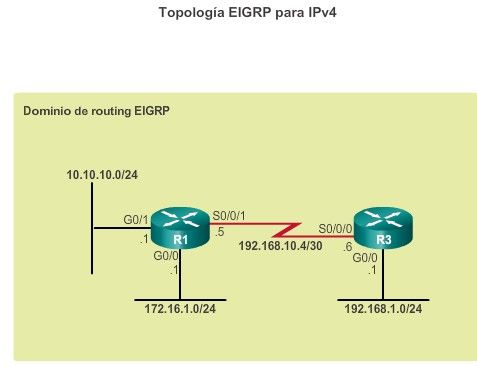

     • 8.2.2.3 Interfaces EIGRP

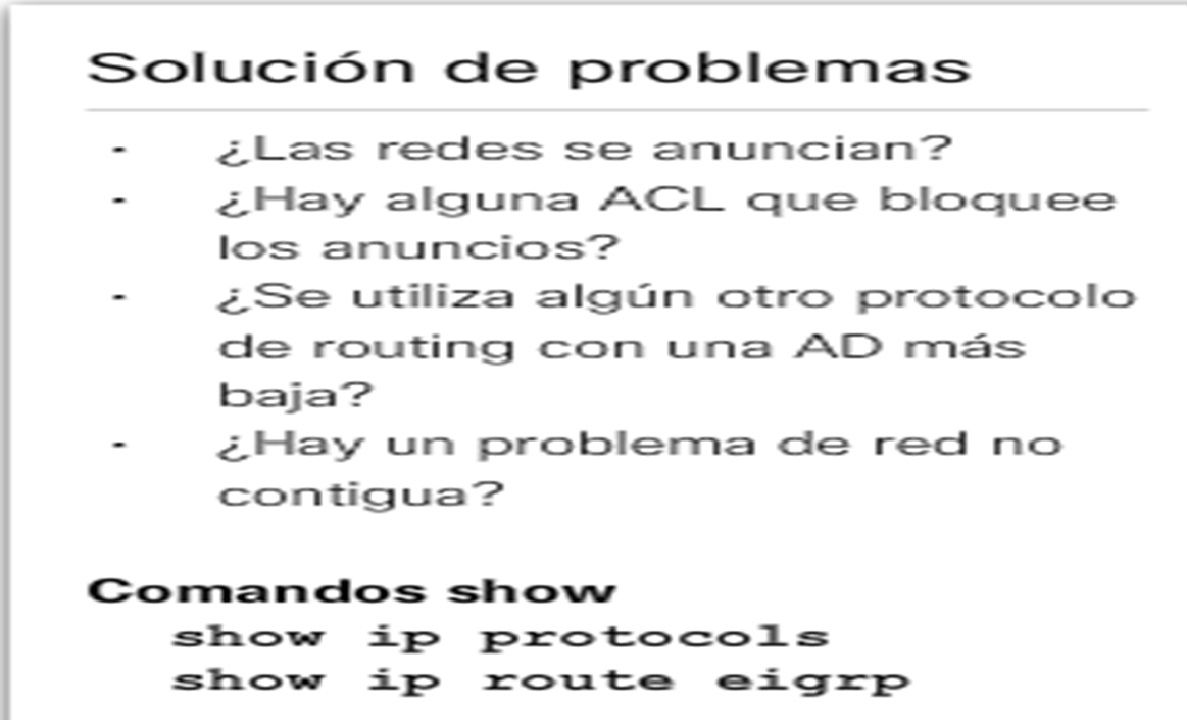

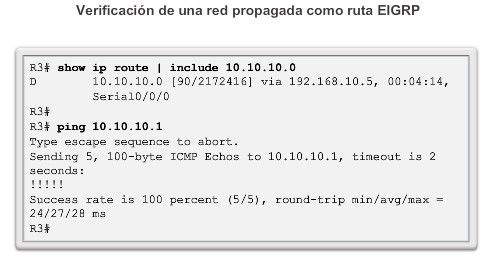

   • 8.2.3 Resolver problemas de tabla de routing EIGRP

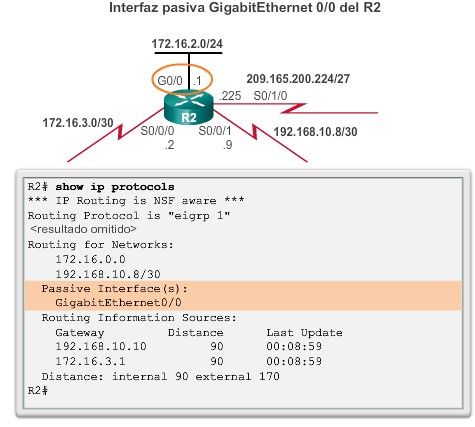

     • 8.2.3.1 Interfaz pasiva

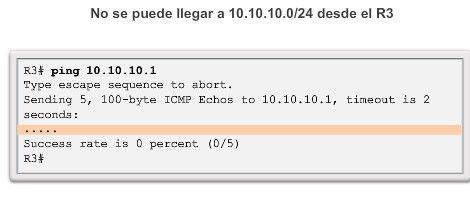

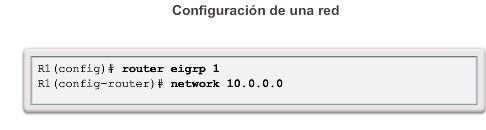

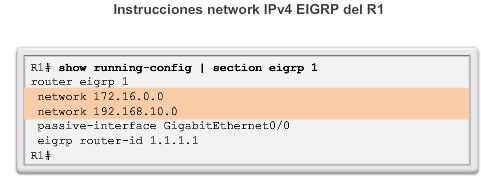

     • 8.2.3.2 Instrucción network faltante

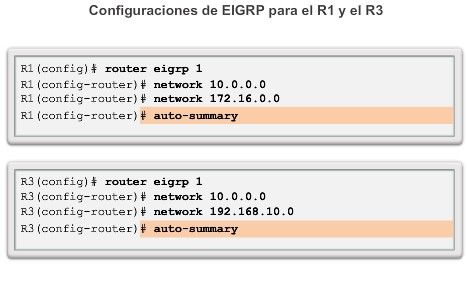

     • 8.2.3.3 Sumarización automática
