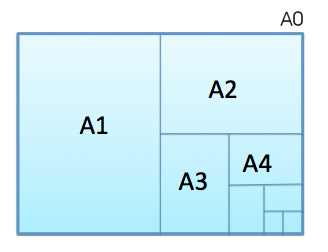

1. Formatos normalizados: Se llama formato a la hoja de papel donde se realiza un dibujo cuyas formas y dimensiones están normalizadas ISO 5457

2. Líneas normalizadas.: Son las diferentes clases lienas y espesores

3. Escalas Normalizadas: La escala es la representación de un dibujo cuando es muy grande o muy pequeño, se utilizan las escalas para que la información sea mejor manejaba

   • Escala gráfica
   • Triángulo universal de escalas
   • Escala decimal de transversal

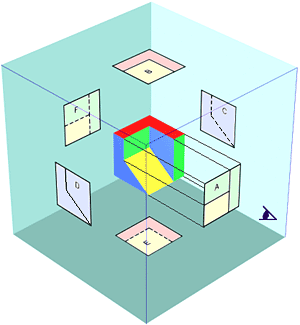

4. Vistas: as proyecciones ortogonales de un objeto, según las distintas direcciones desde donde se mire.

   • VISTAS NECESARIAS: Se obtiene con representaciones más claras y simplificadas
   • VISTAS ESPECIALES:En el caso de las piezas con uno o varios ejes de simetría, puede representarse dicha pieza mediante una fracción de su vista
   • VISTA DE PIEZAS SIMETRICAS Para la elección de vistas de un objeto se seguirá el criterio que estas deben ser mínimas, suficiente y adecuadas y seguiremos criterios de simplicidad y claridad
   • VISTAS DE DETALLE Cuando el detalle de una pieza no queda bien definido mediante las vistas normales, podrá dibujarse una vista parcial de dicho detalle. Cuando el problema es que las dimensiones son pequeñas y no hay detalle de la pieza se podrá realizar una vista ampliada
   • VISTAS LOCALES En elementos simétricos se permite realizar vistas locales en vez de realizar vista completa, las vistas locales se dibujan con línea gruesa y unida a la vista principal por una línea fina de trazo y punto
   • VISTAS GIRADAS Su objetivo es evitar la representación de elementos de objetos que en vista normal no aparecerían con su verdadera forma suelen presentarse en piezas con nervios o brazos que forman ángulos distintos de 90°
   • VISTAS AUXILIARES Es aquella vista obtenida sobre un plano de proyección distinto a los principales y a los planos de corte, con la finalidad de mostrar en verdadera dimensión una cara inclinada u oblicua.planos
   • VISTAS INTERSECCIONES FICTICIAS: las líneas de intersección se representan mediante una línea fina que no toque los contornos de la pieza :
   • VISTAS DESARROLLADAS En piezas dobladas o curvadas se representa el contorno primitivo de dicha pieza antes de su conformación

5. CORTE Es una representación de la pieza de la parte de una pieza que fue dividida a traces de un plano de corte

6. SECCION Una sección es la representación de la zona de una pieza por donde pasa el plano de corte donde este ultimo crea una superficie que se representa en una vista

7. ROTURA Cuando hay objetos muy largos por sus dimensiones y quedan muy ajustados en el papel se elimina a travez de las roturas una parte de la pieza que no es necesaria
