Unidad 2 Dibujo de Ingenieria

Unidad 2 Dibujo de Ingenieria

1. Escalas Normalizadas

   • Es la dimension lineal de un elemento de un objeto representada e el dibujo
     • Escala Natural
       • Con Relacion 1:1
     • Escala de Ampliacion
       • Con Relacion mayor que 1:1
     • Escala de Reduccion
       • Con Realcion menor que 1:1

2. Vistas

   • Proyecciones ortogonales que se obtienen de un objeto,desde la direccion que se mire
     • Vistas nesesarias
       • Son minimas y adecuadas para que la pieza quede totalmente definida
         • Vista lateral
         • Vista Superior o Planta
         • Vista de Frente o Alzado
     • Vistas Especiales
       • Representacione mas claras y prcisas
         • Interseciciones Ficticias
         • Vistas Auxiliares oblicuas
         • Vistas Desarrolladas
         • Vistas Giradas
         • Vistas Locales
         • Vistas de detalle
         • Vistas cambiadas de pocicion
         • Vistas de piezas simetricas

3. Cortes

   • Es la representacion de un objeto, cortado por un plano imaginario llamado secante para visualizar el interior dela pieza
     • Tipos de Cortes
       • Planos oblicuos
       • Planos Sucesivos
       • Planos Escalonados
       • Medio corte
       • Trasnversal
       • Longitudinal
     • Clases de Cortes
       • Complejos
         • Tine dos o mas nodos secantes
       • Simples
         • Son divididos por un solo plano secante

4. Secciones y Roturas

   • Se usa para mostrar detalles interiores demaciados complejos
     • Se obtiene suponiendo que la parte mas cercana al observador es el plano imaginario de corte

5. Formatos Normalizados

   • Tamaño de un papel en orden a sus dimensiones de largo y ancho
     • A 0 Area m2:1
     • A 1 Area m2:1/2
     • A 2 Area m2:1/4
     • A 3 Area m2:1/8
     • A 4 Area m2:1/16
     • A 5 Area:1/32

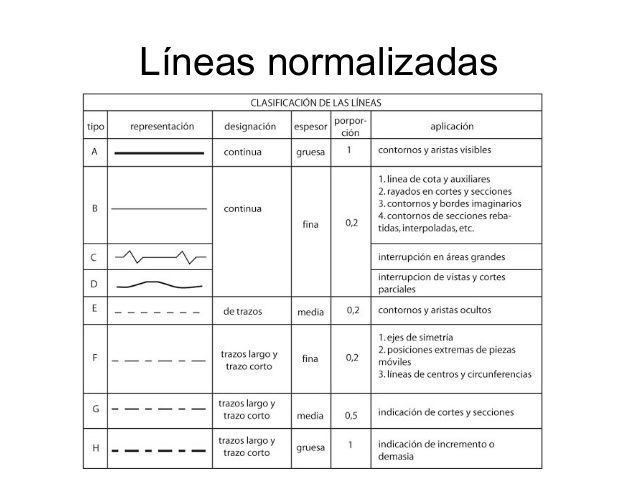

6. Lineas Normalizadas

   • ISO 128-82
