Códigos Binarios
- No toda la información que maneja
un sistema digital es numérica, e
inclusive, para la información
numérica a veces no es conveniente
utilizar el sistema binario.
- CÓDIGOS NUMÉRICOS

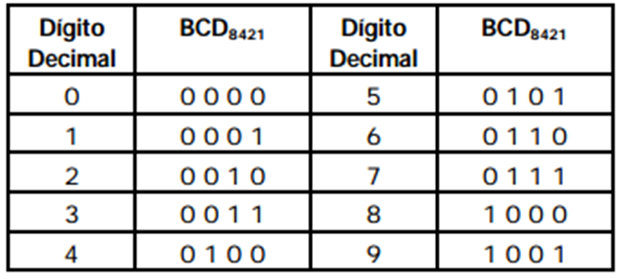

- DECIMAL CODIFICADO EN BINARIO (BCD)
- Los códigos BCD nos permiten
representar cada uno de los dígitos
decimales (0,...,9) mediante 4 bits.
- Los códigos BCD nos permiten
representar cada uno de los dígitos
decimales (0,...,9) mediante 4 bits.

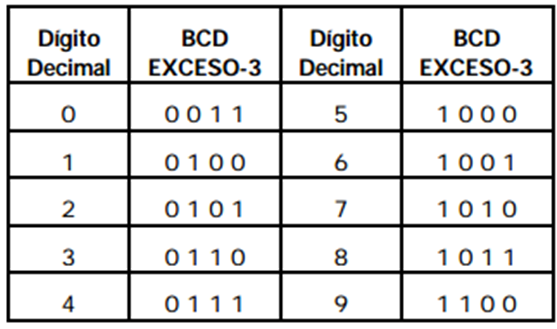

- CÓDIGO BCD EXCESO-3
- Este código resulta de utilidad en
aplicaciones donde se requiere
realizar operaciones aritméticas
usando complementos.
- Este código resulta de utilidad en
aplicaciones donde se requiere
realizar operaciones aritméticas
usando complementos.
- CÓDIGO BCD 2421
- indica la ponderación de sus
bits para obtener su equivalente
en decimal y biceversa.
- indica la ponderación de sus
bits para obtener su equivalente
en decimal y biceversa.
- CÓDIGO 2 DE 5 (BIQUINARIO)
- Es un código multibit no ponderado, es decir,
los códigos no pueden obtenerse usando una
expresión polinomial; este código está
diseñado para la detección de errores en
diferentes tipos de cálculos y operaciones.
- Es un código multibit no ponderado, es decir,
los códigos no pueden obtenerse usando una
expresión polinomial; este código está
diseñado para la detección de errores en
diferentes tipos de cálculos y operaciones.
- DECIMAL CODIFICADO EN BINARIO (BCD)

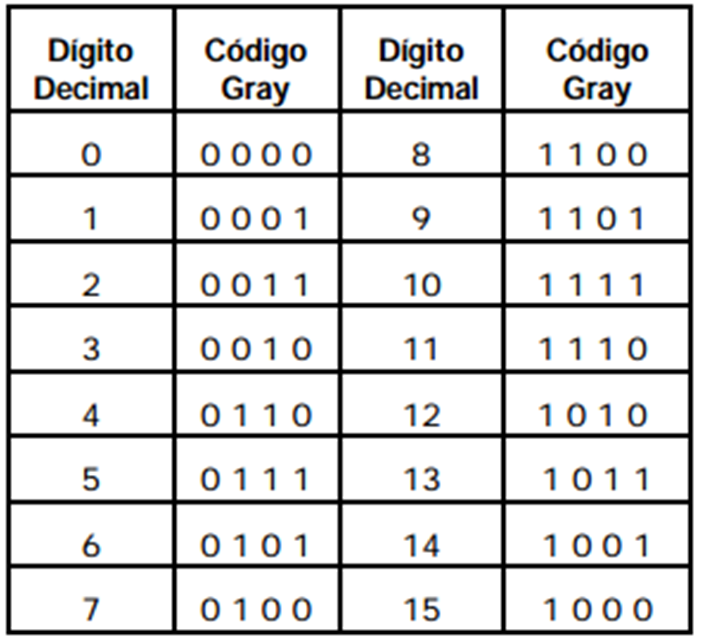

- CÓDIGO GRAY
- Este es un código binario
no ponderado y tiene la
propiedad de que los
códigos para dígitos
decimales sucesivos
difiere en un sólo bit.
- CONVERSIÓN GRAY - BINARIO
- Para convertir de Binario a Gray puede
seguirse el siguiente procedimiento
- Algoritmo
- 1.- El MSB se deja igual
- 2.- Avanzando de MSB a LSB se suma
cada bit con el siguiente despreciando
el acarreo para obtener el siguiente bit
del código Gray
- 1.- El MSB se deja igual
- Algoritmo
- Para convertir de Binario a Gray puede
seguirse el siguiente procedimiento

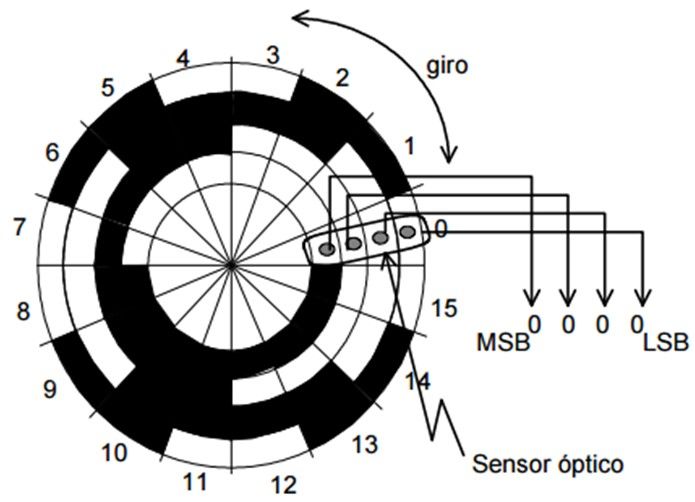

- APLICACIÓN A SENSORES ÓPTICOS
- La principal característica (que sólo
cambia un bit entre dos códigos
consecutivos) es muy utilizada en
sensores ópticos para codificar la
posición (angular o lineal) mediante
discos o cintas codificadas en gray.
- La principal característica (que sólo
cambia un bit entre dos códigos
consecutivos) es muy utilizada en
sensores ópticos para codificar la
posición (angular o lineal) mediante
discos o cintas codificadas en gray.
- Este es un código binario
no ponderado y tiene la
propiedad de que los
códigos para dígitos
decimales sucesivos
difiere en un sólo bit.
- CÓDIGOS ALFANUMÉRICOS
- Muchas aplicaciones de sistemas
digitales (especialmente las
computadoras o la transmisión de
textos) requieren del procesamiento
de datos los como números, letras y
símbolos especiales.
- Para manejar estos datos usando
dispositivos digitales, cada
símbolo debe estar representado
por un código binario.

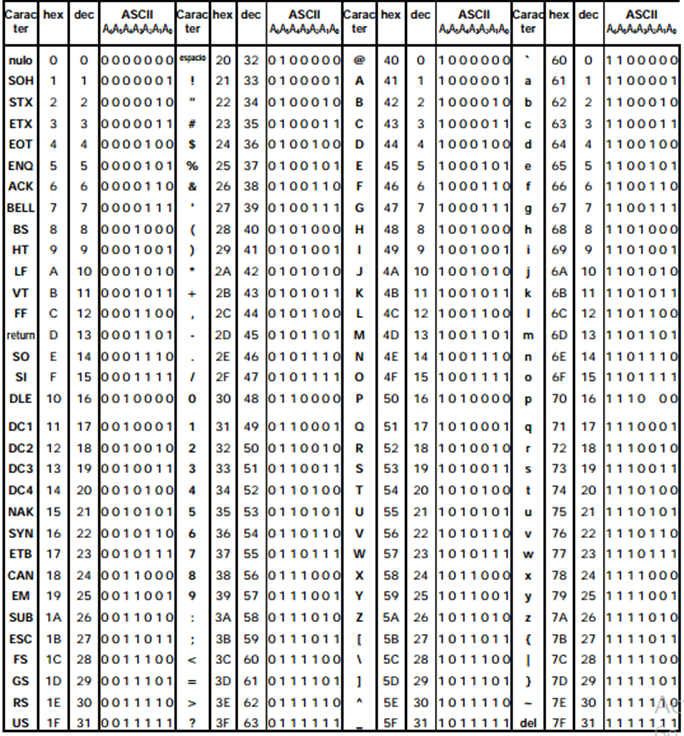

- El código alfanumérico
más generalizado en la
actualidad es el
denominado ASCII
- CODIGO DE SIETE SEGMENTOS
- Un dispositivo muy generalizado por
su sencillez y bajo costo en dispositivos
digitales de visualización es el
exhibidor o display de siete segmentos
- Un dispositivo muy generalizado por
su sencillez y bajo costo en dispositivos
digitales de visualización es el
exhibidor o display de siete segmentos
- Muchas aplicaciones de sistemas
digitales (especialmente las
computadoras o la transmisión de
textos) requieren del procesamiento
de datos los como números, letras y
símbolos especiales.
- CÓDIGOS PARA DETECCIÓN Y
CORRECCIÓN DE ERRORES
- Los sistemas digitales pueden cometer errores de
vez en cuando. Aunque los dispositivos en circuito
integrado tales como microprocesadores, puertas
lógicas o circuitos de memoria carecen de partes
móviles y por lo tanto tienen alta confiabilidad.
- TRANSMISIÓN SERIE Y PARALELO

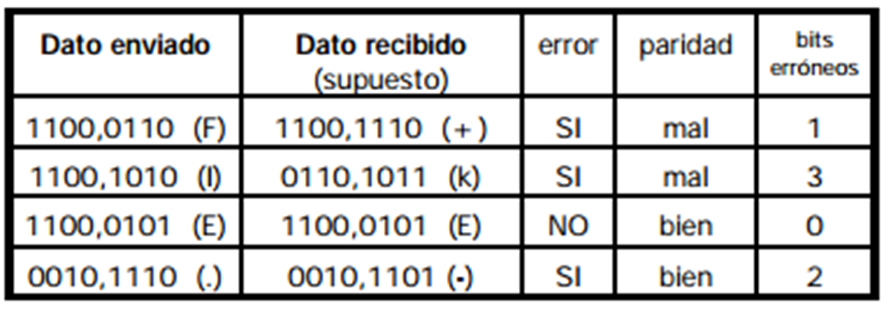

- Un método muy simple, pero
ampliamente utilizado por su
sencillez para detectar errores
en transmisión de datos
consiste en añadir un bit de
paridad (p) a cada carácter
- Un método muy simple, pero
ampliamente utilizado por su
sencillez para detectar errores
en transmisión de datos
consiste en añadir un bit de
paridad (p) a cada carácter

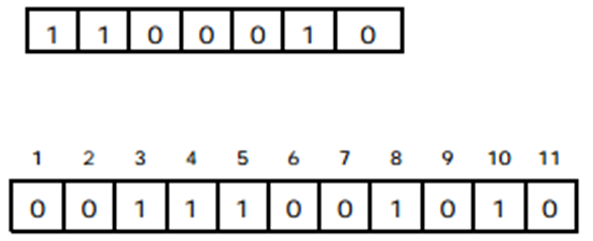

- CÓDIGO DE PARIDAD
- En él se añaden k bits de paridad a
un carácter de n bits, formando un
nuevo carácter de n + k bits. Los
bits se enumeran empezando por 1,
no por 0, siendo el bit 1, el de la
izquierda, el más significativo
- En él se añaden k bits de paridad a
un carácter de n bits, formando un
nuevo carácter de n + k bits. Los
bits se enumeran empezando por 1,
no por 0, siendo el bit 1, el de la
izquierda, el más significativo
- Los sistemas digitales pueden cometer errores de
vez en cuando. Aunque los dispositivos en circuito
integrado tales como microprocesadores, puertas
lógicas o circuitos de memoria carecen de partes
móviles y por lo tanto tienen alta confiabilidad.
