UNIDAD 3 –
DIBUJO DE
CONJUNTO (Elizabeth_Pineda_21)

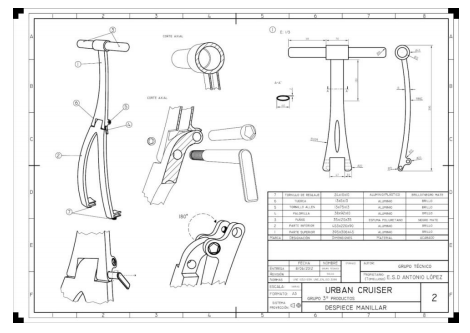

- Dibujo de despiece de un objeto
- Los despieces son dibujos que se emplean para
facilitar la construcción y el montaje de un objeto.
En ellos se muestran las distintas partes o piezas del
objeto y las posiciones de una con respecto a las
otras
- Los despieces son dibujos que se emplean para
facilitar la construcción y el montaje de un objeto.
En ellos se muestran las distintas partes o piezas del
objeto y las posiciones de una con respecto a las
otras
- Dibujo de conjunto
- Dibujo de conjunto, es la representación gráfica de un grupo de piezas que constituyen
un mecanismo, una máquina o una instalación, realizada de modo que todos estos
elementos aparecen montados y unidos, según el lugar que les corresponde, para
asegurar un correcto funcionamiento del órgano diseñado.
- Dibujo de conjunto, es la representación gráfica de un grupo de piezas que constituyen
un mecanismo, una máquina o una instalación, realizada de modo que todos estos
elementos aparecen montados y unidos, según el lugar que les corresponde, para
asegurar un correcto funcionamiento del órgano diseñado.

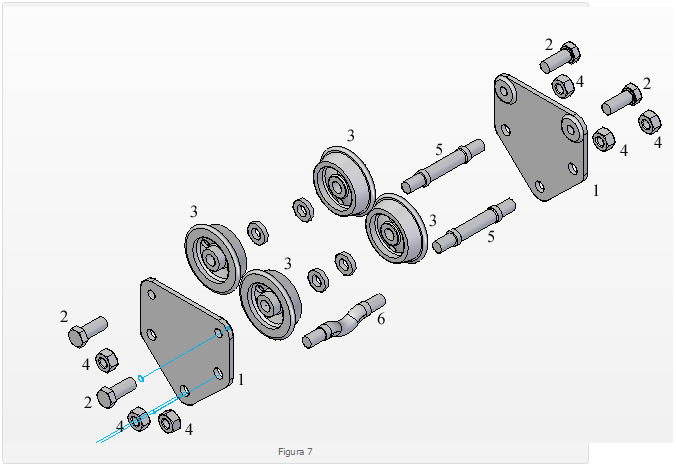

- Dibujo de conjunto en explosión:
- nos ayudan a comprender la posición de varios componentes en un ensamblado. Se emplea en presentaciones,
catálogos y dibujos. Es una representación pictórica que se dibuja en tres dimensiones y que sus elementos deben de
estar numerados. Tienen un gran valor para llevar a cabo el mantenimiento en todo tipo de aparatos. Se utiliza también
para los Kist de montaje. Es de gran utilidad a la hora de pedir las piezas de repuesto
- nos ayudan a comprender la posición de varios componentes en un ensamblado. Se emplea en presentaciones,
catálogos y dibujos. Es una representación pictórica que se dibuja en tres dimensiones y que sus elementos deben de
estar numerados. Tienen un gran valor para llevar a cabo el mantenimiento en todo tipo de aparatos. Se utiliza también
para los Kist de montaje. Es de gran utilidad a la hora de pedir las piezas de repuesto

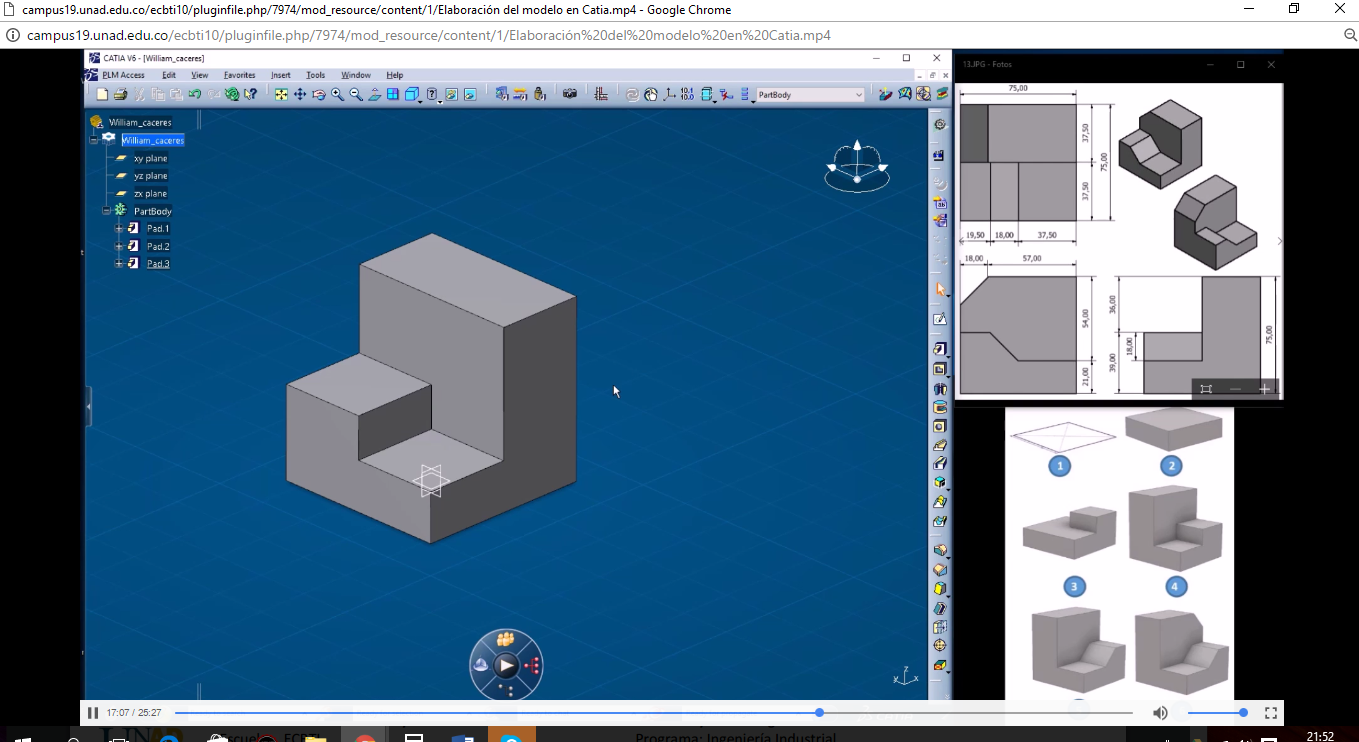

- Proceso de dibujo en el video de
la pieza en el CAD CATIA
- Boceto en un plano X , y
- Desplegar menus
- Mechanical
- Part desing
- Dar nombre al dibujo
- Dar nombre al dibujo
- construir sobre las caras planas
- x , Y
- Herramienta según su base , cuadra, rectangular etc
- Para aplicar medida, escogemos Restricciòn
- Adición de mateaial (Pad Definition
- Instruir ( se da la medida de la altura)
- Instruir ( se da la medida de la altura)
- Adición de mateaial (Pad Definition
- Para aplicar medida, escogemos Restricciòn
- Herramienta según su base , cuadra, rectangular etc
- x , Y
- Boceto en un plano X , y
- PLM.
- La Gestión del ciclo de vida del producto (PLM) es un sistema de
gestión de la información que puede integrar datos, procesos,
sistemas de negocio y, en última instancia, personas en una empresa
extendida. El software de PLM le permite gestionar esta
información en todo el ciclo de vida de un producto de manera
eficiente y rentable, desde la concepción, el diseño y la producción,
hasta el servicio y la eliminación.
- La Gestión del ciclo de vida del producto (PLM) es un sistema de
gestión de la información que puede integrar datos, procesos,
sistemas de negocio y, en última instancia, personas en una empresa
extendida. El software de PLM le permite gestionar esta
información en todo el ciclo de vida de un producto de manera
eficiente y rentable, desde la concepción, el diseño y la producción,
hasta el servicio y la eliminación.
