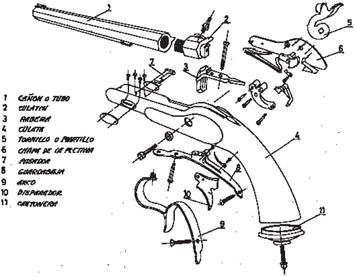

1. Dibujo de despiece de un objeto

   • ¿Que es?
     • Los despieces son dibujos que se emplean para facilitar la construcción y el montaje de un objeto
   • ¿Como se representan?
     • En ellos se muestran las distintas partes o piezas del objeto y las posiciones de una con respecto a las otras.

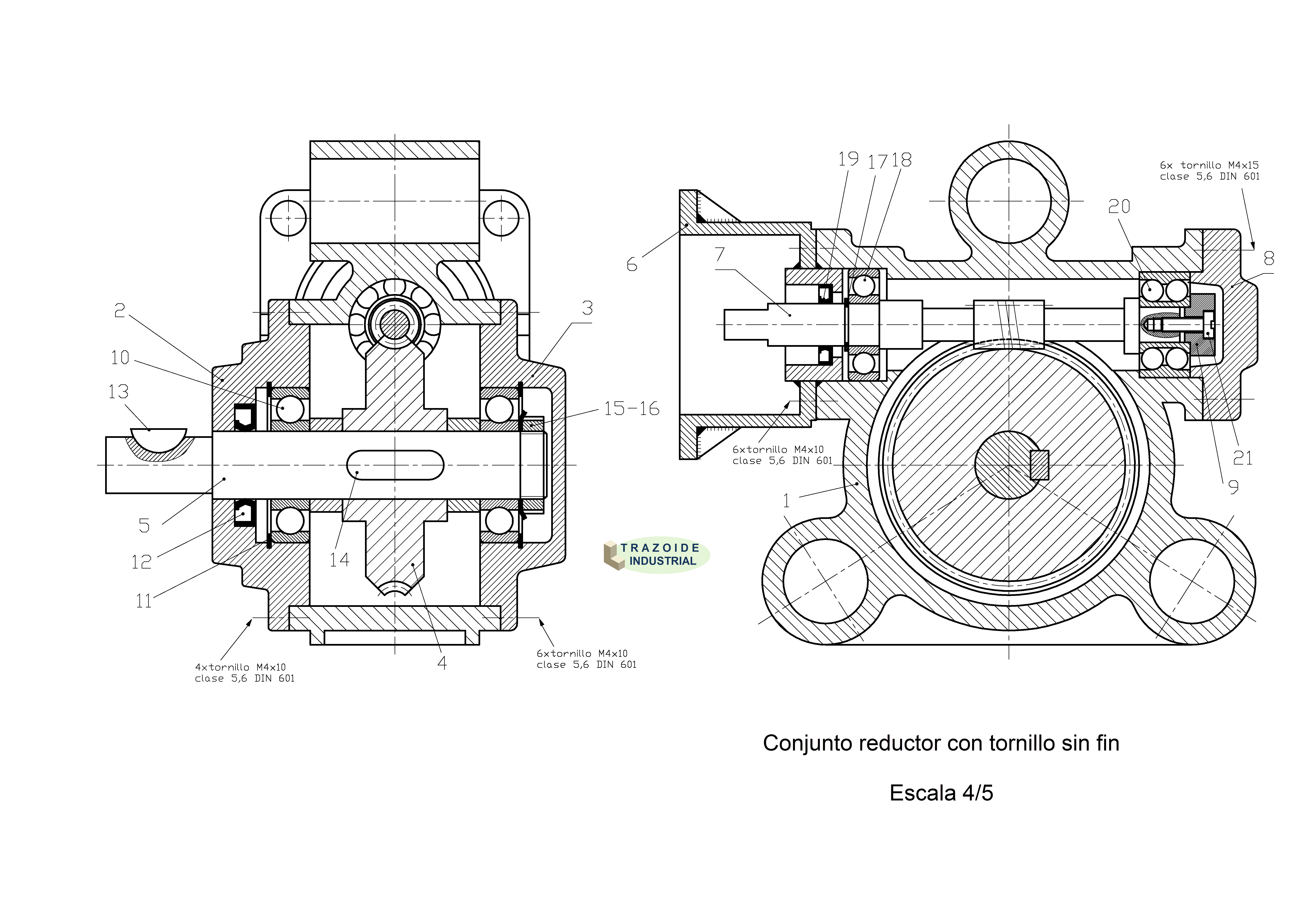

2. Dibujo de conjunto

   • ¿Que es?
     • Es la representación gráfica de un grupo de piezas que constituyen un mecanismo, una máquina o una instalación
   • ¿Como se representan?
     • En ellos se muestra todos los elementos montados y unidos según el lugar que les corresponde, para asegurar un correcto funcionamiento del órgano diseñado.

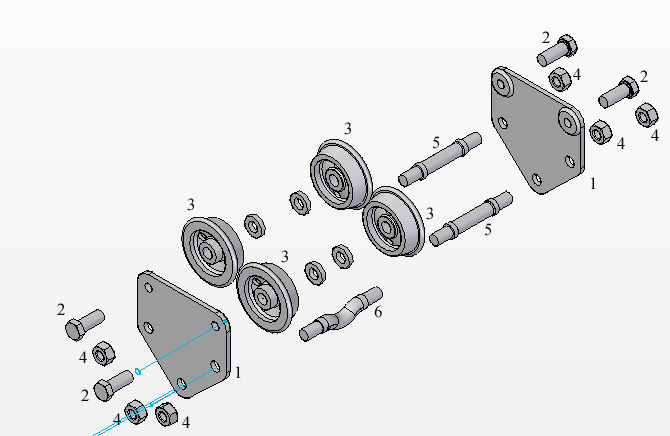

3. Dibujo de conjunto en explosion

   • ¿Que es?
     • Es la representación gráfica del dibujo en conjunto pero con todos las piezas separadas
   • ¿Como se representan?
     • En este se muestran el conjunto con algunas, o todas, la piezas separadas de forma arbitraria pero sugiriendo la forma de montaje del conjunto

4. ¿Que es un PLM?

   • Es un sistema de gestión de la información que puede integrar datos, procesos, sistemas de negocio y, en última instancia, personas en una empresa extendida.
     • EL SOFWARE PLM LE PERMITE:
       • Gestionar esta información en todo el ciclo de vida de un producto de manera eficiente y rentable, desde la concepción, el diseño y la producción, hasta el servicio y la eliminación.
