DRENAJE TRANSVERSAL
  1. TIPOLOGÍA
    1. PEQUEÑAS OBRAS DE DRENAJE TRANSVERSAL
      1. BATEAS
        1. CONSTRUIDAS SOBRE VIAS
          1. CAUDAL MUY PEQUEÑO
          2. ALCANTARILLAS
            1. RECTANGULAR
              1. CIRCULAR

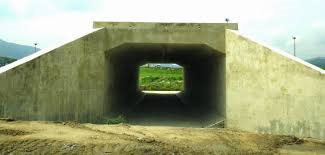

              2. CAJÓN
                1. CUADRADOS
                  1. RECATANGULARES
                  2. PONTÓN
                    1. LUZ ENTRE 3 Y 10 METROS
                  3. GRANDES OBRAS DE DRENAJE TRANSVERSAL
                    1. LUCES MAYORES A 10 METROS
                      1. DESNIVELES

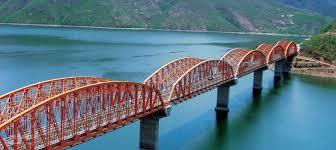

                        1. PUENTES
                          1. MOVILES O FIJOS
                            1. SEGÚN SU ESTRUCTURA
                              1. VIGA
                                1. APUNTALADO
                                  1. ATIRANTADO
                                    1. COLGANTE
                                      1. MÉNSULA
                                        1. ARCO
                                        2. SEGÚN SU USO
                                          1. GASDUCTO

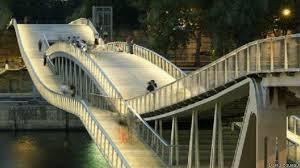

                                            1. PEATONALES
                                            2. DECORACIÓN
                                            3. VIADUCTOS
                                        3. CRITERIOS DE PROYECTO
                                          1. DIAMETRO MINIMO= 90 CENTÍMETROS

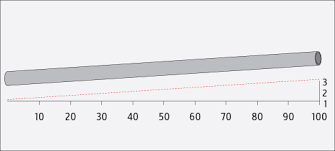

                                            1. PENDIENTE ENTRE 2 Y 3 % MAXIMO 6%
                                              1. ZANJA DOS VECES EL DIAMETRO DE LA TUBERÍA
                                                1. CAMA DE MATERIAL GRANULAR ANTES DE LA INSTALACIÓN
                                                  1. COMPACTAR PRIMERO LOS LADOS, LUEGO SOBRE ESTE
                                                    1. UNA VEZ TENGA UNA CAPA DE 20 CM SOBRE LA CORONO
