MODBUS
  1. Protocolos
    1. ASCII
      1. caracteres codificados en ASCII
        1. Tramas comienzan por 3AH y terminan CR y LF al final del mensaje

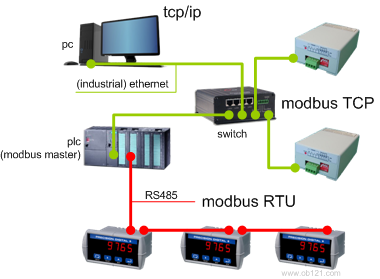

        2. RTU
          1. Caracteres codificados en Binario

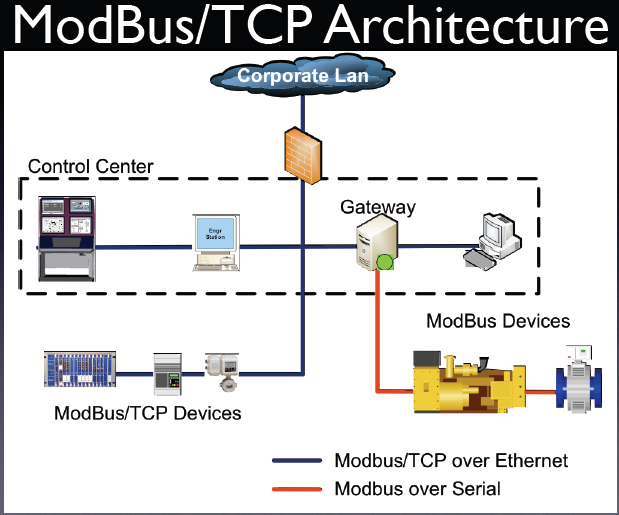

          2. MODBUS TCP
            1. Transmision de paquetes mediante TCP/IP
          3. Protocolo de enlace (nivel OSI 2) Conexion Fisica
            1. Semiduplex (half duplex)
              1. RS-485
                1. Fibra Optica
                2. Duplex (Full duplex)
                  1. RS-422
                    1. 0-20mA
                  2. Comunicacion Asincrona
                    1. Intercambios punto a punto, una demanda del maestro y una respuesta del esclavo
                      1. Mensajes difundidos, comunicacion unidireccional del maestro a todos los esclavos
