UNIDAD 2 DIBUJO PROYECTIVO - PRINCIPIOS GENERALES DE REPRESENTACIÓN

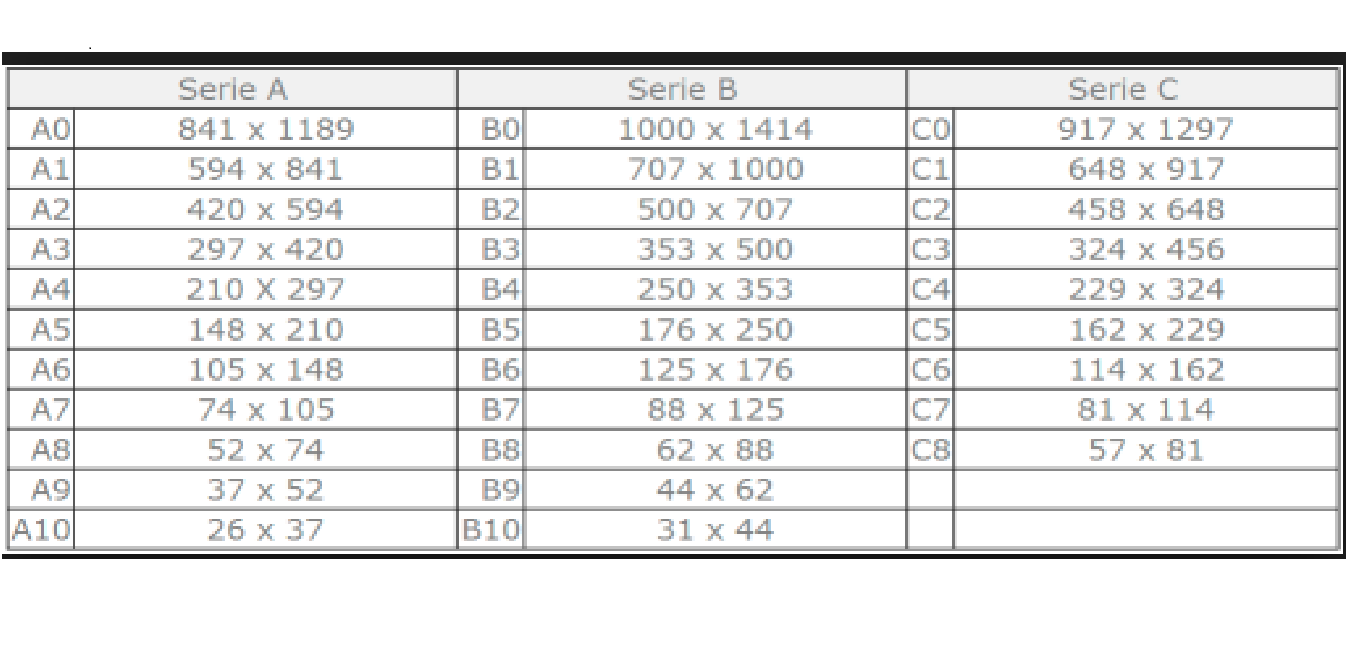

  1. FORMATO NORMALIZADO, UNE 1027, ISO 5457
    1. Serie A
      1. A0 A1 A2 A3 A4 A5 A6 A7 A8 A9 A10
      2. Series auxiliares
        1. Serie B
          1. B0 B1 B2 B3 B4 B5 B6 B7 B8 B9 10
          2. Serie C
            1. C0 C1 C2 C3 C4 C5 C6 C7 C8

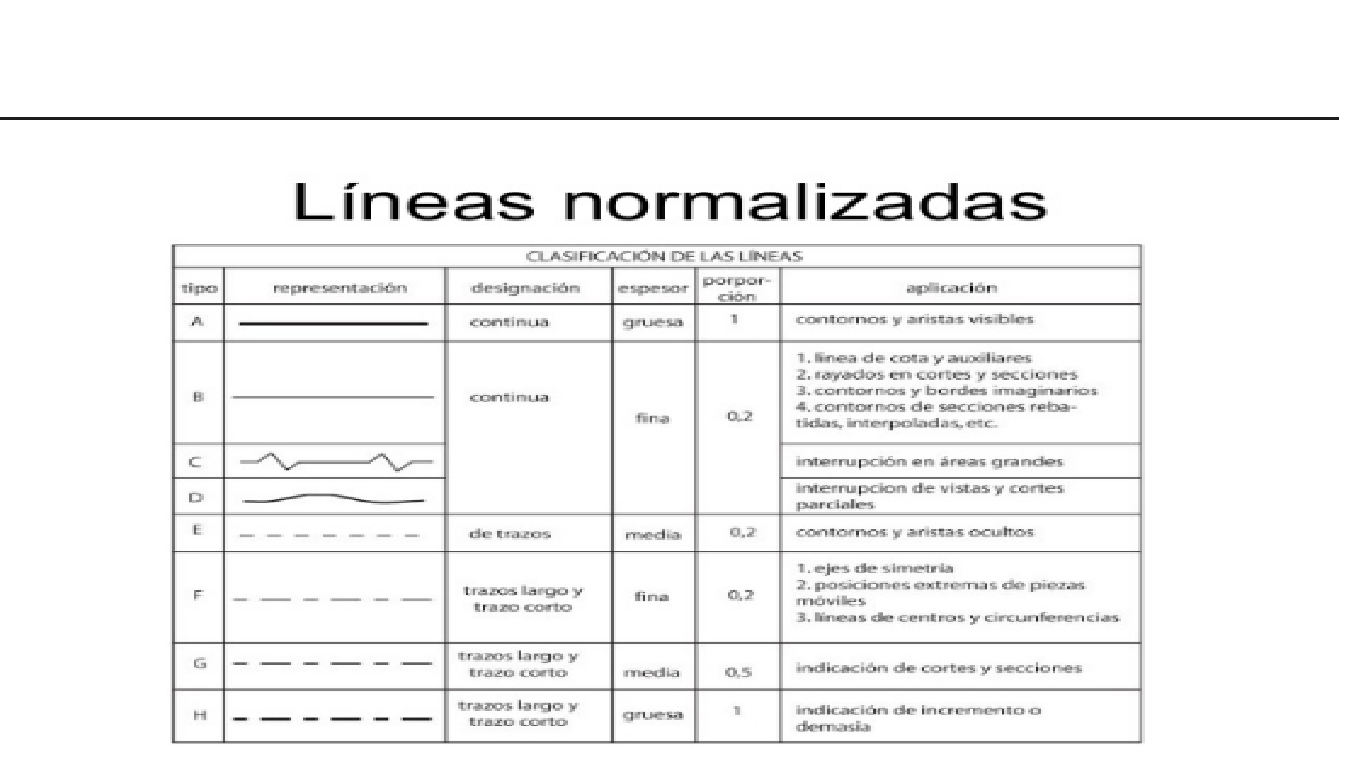

        2. LÍNEAS NORMALIZADAS ISO 128-82 , UNE 1032:1982 Capítulo 5 Cecil Jensen
          1. Existen líneas:
            1. Gruesa continúa
              1. Delgada continúa
                1. Gruesa discontinúa
                  1. Delgada discontinúa
                  2. Espesor de línea
                    1. Se usan dos espesores y la fina no debe ser inferior a 2:1
                    2. Espacio entre línea
                      1. Los espacios no deben ser inferior a 0,7 mm
                      2. Terminación de líneas
                        1. En punto
                          1. Sin punto, ni punta de flecha
                          3. ESCALAS NORMALIZADAS ICONTEC (2001) NTC 1914, ICONTEC (1998) NTC 1580
                            1. Es la relación por la cual podemos aumentar, reducir o mantener el tamaño del dibujo, manteniendo la proporción del objeto real.
                              1. Estandarización
                                1. NTC 1580
                                  1. ISO 1979
                                  2. El número de la izquierda 1: x aumenta - cuando el dibujo necesita ser más grande que el objeto real
                                    1. El número de la derecha 1: x aumenta - cuando el dibujo tiene que ser más pequeño que el objeto real
                                      1. Para tomar escalas se utiliza el escalimetro donde una unidad en escala equivale a representar un metro o diez centímetros
                                        1. Escalas de reducción
                                          1. Fabricación e instalaciones
                                            1. Construcciones civiles
                                              1. Topografía
                                                1. Urbanismo
                                                2. Escalas de ampliación
                                                  1. 2:1, 5:1, 10:1, 20:1, 5:1
                                            2. VISTAS NTC 1001 Capítulo 7 Cecil Jensen
                                              1. Las vistas se obtienen de las proyecciones ortogonales de los objetos.
                                                1. Las vistas se clasifican en:
                                                  1. Vistas necesarias
                                                    1. Son las vistas mínimas para realizar una pieza
                                                      1. Una vista, dos vistas o tres vistas
                                                    2. vistas especiales
                                                      1. Con ellas se obtienen claras y simplificadas
                                                        1. Auxiliares
                                                          1. Parciales
                                                            1. De piezas simétricas
                                                              1. Interrumpidas
                                                                1. Piezas de grandes dimensiones
                                                                2. Alineadas
                                                                  1. Representan partes de piezas como huecos
                                                                  2. Ficticias
                                                                    1. Intersecciones poco claras
                                                            2. CORTES , SECCIONES Y ROTURAS ISO 128-82 Capítulo 9 Cecil Jensen
                                                              1. Corte
                                                                1. Vista que se origina al dividirse por planos imaginarios
                                                                2. Secciones
                                                                  1. Es la intersección del plano de corte con la pieza
                                                                  2. Roturas
                                                                    1. Son la líneas que ahorran espacio de representación al suprimir partes constantes para su acotación.
