MEDICIÓN CON MULTÍMETRO

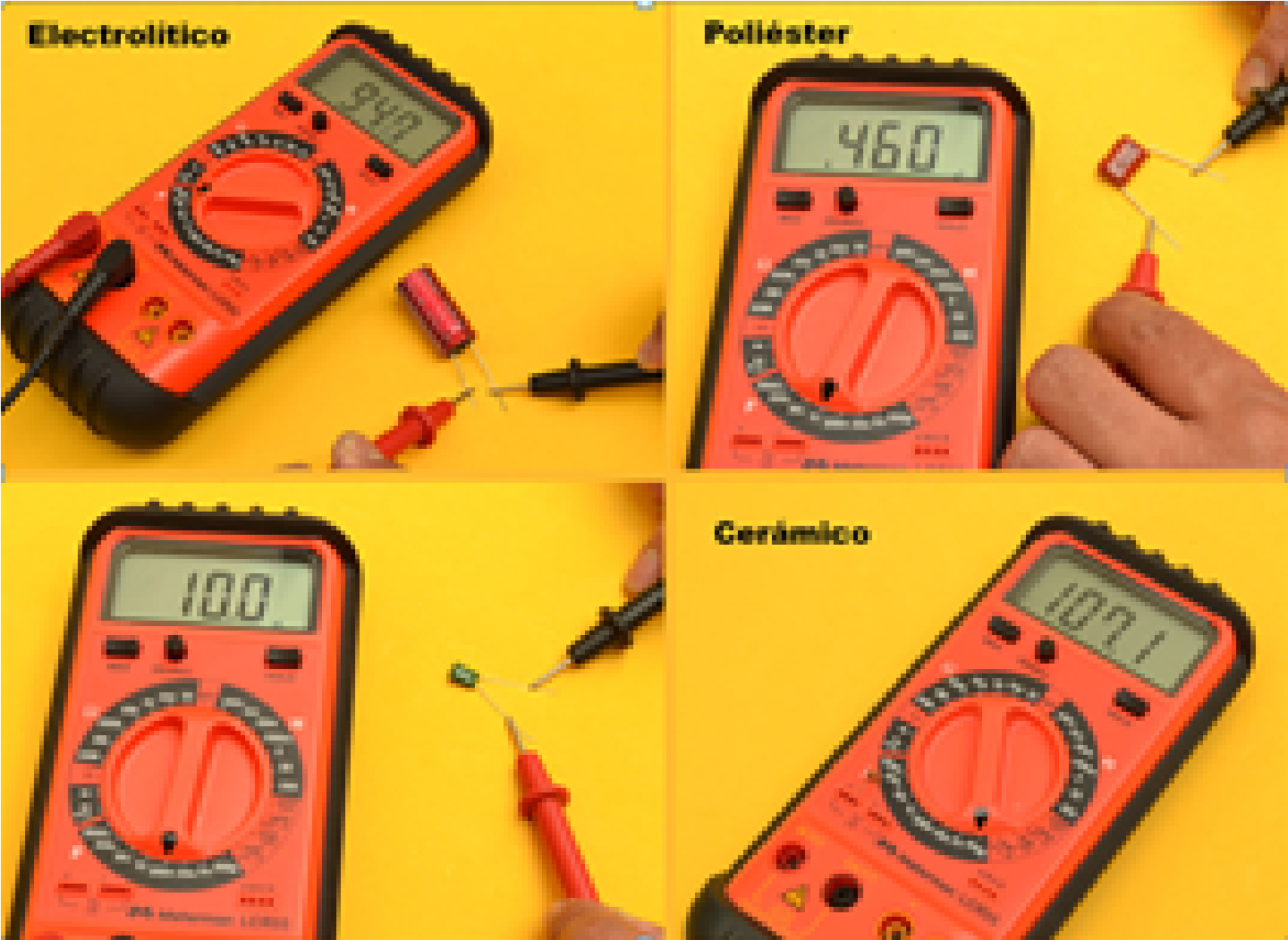

  1. MEDICIÓN DE CONDENSADORES CERÁMICO O POLIESTER El multímetro se ubica en la escala de continuidad una vez ubicadas las puntas del multímetro en el condensador este no debe marcar nada si lo hace es porque está dañado. ELECTROLITICOS El multímetro se ubica en la escala de continuidad, inicialmente el valor es cero (0) y va aumentando el valor hasta que el infinito aparecerá un uno (1) esto porque primero debe cargarse el condensador para que no de continuidad COMPROBACIÓN DEL VALOR DE UN CONDENSADOR Ya sabemos cómo revisar si un condensador está o no en cortocircuito. Pero si lo que queremos es saber si el condensador está en perfecto estado, debemos tener un multímetro que tenga para medir condensadores. Es decir que mida capacitancia. Estos multímetros miden en picofaradios (pF), nanofaradios (nF) y microfaradios (uF).

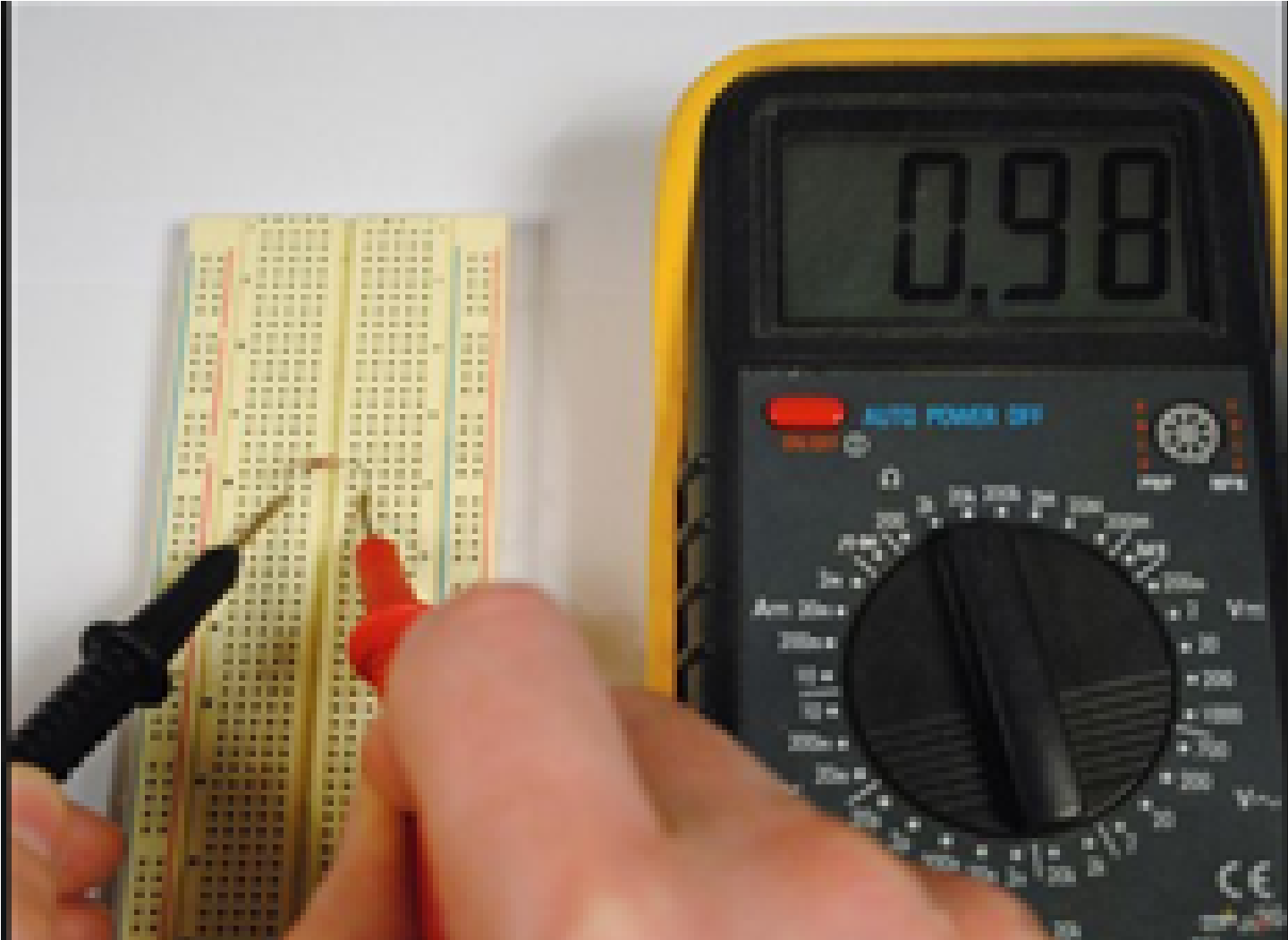

    1. MEDICION DE RESISTENCIAS Para medir o comprobar una resistencia, coloque el multímetro en la escala de ohmios más cercana al valor de la resistencia. Conecte las dos puntas; sin importar el orden, una en cada pata de la resistencia, el multímetro deberá marcar el valor de dicha resistencia. Si el multímetro marca infinito, la resistencia está abierta. Si marca cero (0), la resistencia está en corto.

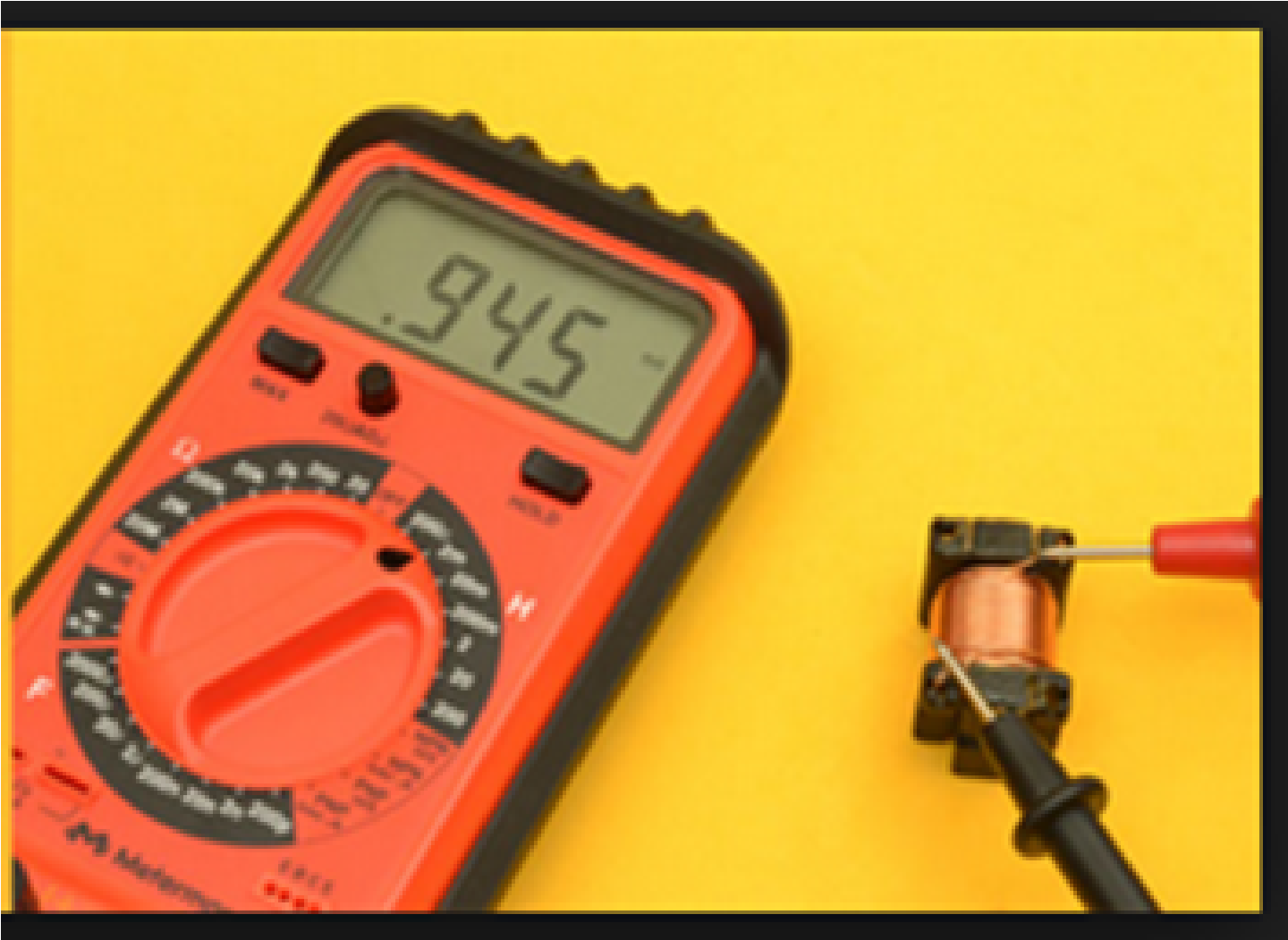

      1. MEDICIÓN O COMPROBACIÓN DE BOBINAS La medición de bobinas requiere un multímetro que tenga la función de medir inductancias. La unidad es el Henrio y por lo regular los multímetros que miden esto tienen escalas en micro-henrios (uH), y mili-henrios (mH).

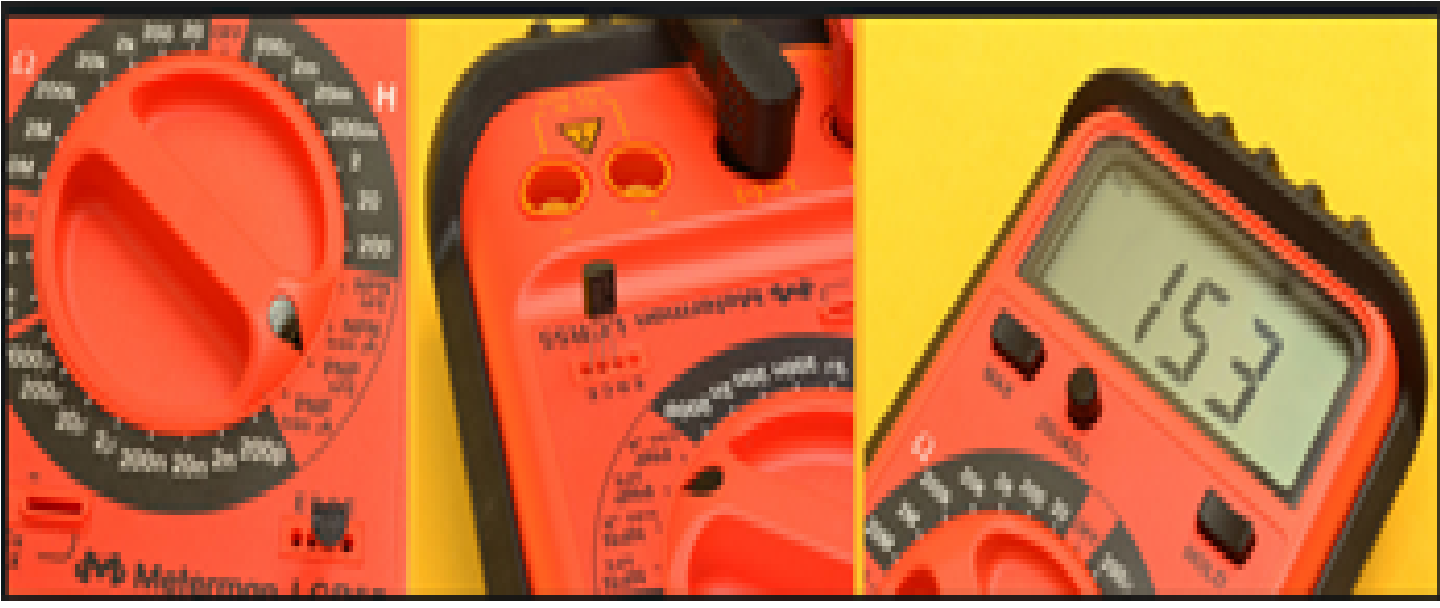

        1. MEDICIÓN DE TRANSISTOR Para medir estos transistores no es necesario usar los cables con caimanes, ya que el transistor cabe perfectamente en los orificios del multímetro. Primero se coloca el multímetro en la escala de hFE, ya sea NPN o PNP, según la polaridad del transistor. En este caso es PNP. Luego se deben identificar los terminales del transistor (base, colector y emisor), para luego colocarlo en la posición correcta. En el caso de un A1015 con condiciones ideales para nuestros amplificadores, el hFE no debe superar los 190. En este caso tiene 153 que es bastante bueno. En otras aplicaciones diferentes al audio si pueden ser usados transistores de hFE alto, pero para sonido no
